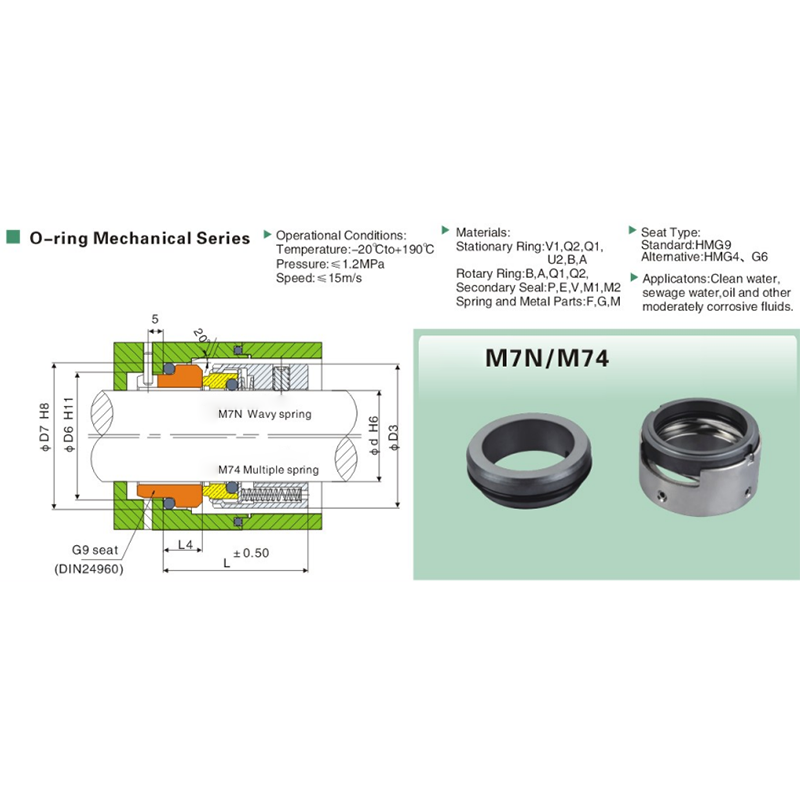

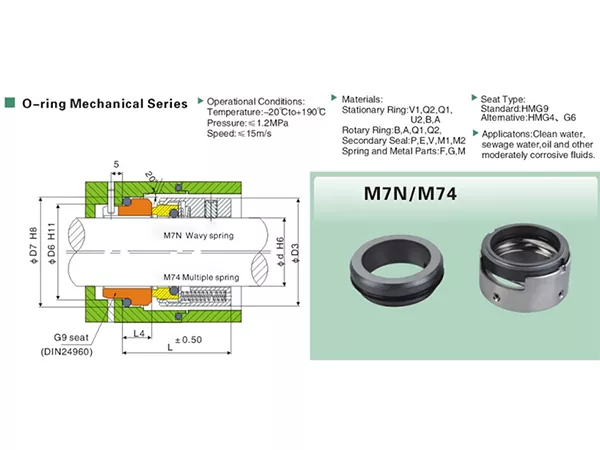

M7N แมคคานิคอลซีลแบบสปริงหลายชั้น

ซีลเชิงกลแบบสปริงหลายตัว M7N ใช้การจัดเรียงซีลรองของโอริงและโครงสร้างซีลแบบหมุนที่มีสปริงโหลด ช่วงขนาดหน่วยเมตริกที่กว้างทำให้ใช้งานได้จริงสำหรับการสร้างปั๊มใหม่ การบำรุงรักษาตามปกติ และโครงการเปลี่ยนทดแทนที่การจับคู่ขนาดเป็นสิ่งสำคัญ

ระบบขนาด M7N ครอบคลุมเส้นผ่านศูนย์กลางเพลาตั้งแต่ 14 มม. ถึง 100 มม. สำหรับงานเปลี่ยน ควรตรวจสอบเส้นผ่านศูนย์กลางเพลาร่วมกับ D3, D2, D1, d1, L1, L2, L3, L5 และขนาดการยึดเกลียว M การจับคู่ขนาดเหล่านี้ก่อนการผลิตจะช่วยหลีกเลี่ยงปัญหาการติดตั้งที่เกิดจากการอาศัยชื่อรุ่นเพียงอย่างเดียว

คุณสมบัติที่สำคัญ

• โอริงแมคคานิคอลซีลสำหรับงานปั๊มอุตสาหกรรม
• ช่วงเส้นผ่านศูนย์กลางเพลาที่ใช้ได้: 14-100 มม.
• ช่วงอุณหภูมิในการทำงาน: -20°C ถึง +190°C
• แรงดันใช้งานสูงสุด: 1.2 MPa
• ความเร็วเลื่อนสูงสุด: 15 ม./วินาที
• ที่นั่งนิ่งมาตรฐาน: G9
• ที่นั่งนิ่งสำรอง: G6 และ G4
• ตัวเลือกรหัสวัสดุหลายแบบสำหรับหน้าซีล ซีลรอง สปริง และชิ้นส่วนโลหะ
• เหมาะสำหรับน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ
• ขนาดเมตริกโดยละเอียดรองรับ OEM และการจับคู่การเปลี่ยน

ข้อมูลจำเพาะทางเทคนิค

การเลือกใช้วัสดุ

M7N รองรับการผสมรหัสวัสดุหลายรายการสำหรับสภาพการทำงานที่แตกต่างกัน การรวมกันขั้นสุดท้ายควรเลือกตามสื่อ อุณหภูมิ ความดัน และความเร็วจริง แทนที่จะเลือกตามหมายเลขรุ่นเพียงอย่างเดียว

• แหวนเครื่องเขียน: V1 / Q1 / Q2 / U2 / B / A
• วงแหวนหมุน: B / A / Q1 / Q2
• ซีลรอง: P / E / V / M1 / ​​M2
• สปริงและชิ้นส่วนโลหะ: F / G / M

การเลือกที่นั่ง

G9 เป็นที่นั่งแบบอยู่กับที่มาตรฐานสำหรับ M7N ในขณะที่ G6 และ G4 มีให้เลือกใช้เป็นที่นั่งเสริม สำหรับโครงการทดแทน ควรตรวจสอบขนาดที่นั่งแบบอยู่กับที่ที่มีอยู่ก่อนที่จะเปลี่ยนประเภทที่นั่ง เนื่องจากการกำหนดค่าที่นั่งส่งผลต่อความพอดีในการติดตั้ง

คำแนะนำการสมัคร

ซีลเชิงกลแบบสปริงหลายตัว M7N เหมาะสำหรับน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ สำหรับบริการบำบัดน้ำเสีย น้ำมัน หรือการกัดกร่อน ควรรวมองค์ประกอบและอุณหภูมิของของไหลที่เกิดขึ้นจริงไว้ในคำถามด้วย เพื่อให้สามารถตรวจสอบวัสดุผิวหน้าและซีลรองได้

ในกรณีที่แอปพลิเคชันทำงานใกล้กับขีดจำกัดความดัน อุณหภูมิ หรือความเร็วสูงสุด Qixing แนะนำให้ยืนยันสภาพการทำงานที่สมบูรณ์ก่อนการผลิต

วิธีการเลือกขนาด M7N ที่ถูกต้อง

• ยืนยันเส้นผ่านศูนย์กลางเพลา d
• ตรวจสอบ D3, D2 และ D1 กับพื้นที่การติดตั้งในแนวรัศมีที่มีอยู่
• ตรวจสอบ d1 เพื่อดูการยึดและการจัดที่นั่ง
• เปรียบเทียบ L1, L2, L3 และ L5 กับแบบซีลหรืออุปกรณ์ที่มีอยู่
• ตรวจสอบขนาดเกลียวยึด M
• จัดให้มีสื่อการทำงานจริง
• ให้อุณหภูมิในการทำงาน ความดัน และความเร็ว
• หากต้องการสั่งเปลี่ยน โปรดส่งรูปถ่ายที่ชัดเจน ตัวอย่างเก่า หรือภาพวาดบอกขนาด

การจับคู่ทดแทน

สำหรับงานทดแทน M7N ควรจับคู่ตามขนาดและชื่อรุ่น เส้นผ่านศูนย์กลางเพลาจะระบุขนาดพื้นฐาน แต่ขนาดรัศมี ความยาวแกน และรายละเอียดการยึดต้องตรงกับการติดตั้งที่มีอยู่ด้วย

ทำไมต้องเลือก Qixing

Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co.,Ltd ผลิตและจำหน่ายซีลเชิงกลสำหรับผู้ซื้อในอุตสาหกรรม สำหรับโครงการ M7N โรงงานของเราสามารถตรวจสอบขนาด การกำหนดค่าที่นั่ง ความต้องการวัสดุ และขนาดการเปลี่ยนตามข้อมูลการปฏิบัติงาน ตัวอย่าง และแบบร่าง

หากการทำเครื่องหมายรุ่นดั้งเดิมไม่สมบูรณ์ การระบุขนาดเพลาและขนาดการติดตั้งคีย์จะทำให้ Qixing มีพื้นฐานที่ชัดเจนยิ่งขึ้นสำหรับการจับคู่ผลิตภัณฑ์ก่อนการเสนอราคาและการผลิต

คำถามที่พบบ่อย

M7N Multi Spring Mechanical Seal มีช่วงขนาดใดบ้าง

M7N มีจำหน่ายสำหรับเส้นผ่านศูนย์กลางเพลาตั้งแต่ 14 มม. ถึง 100 มม.

ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ช่วงอุณหภูมิในการทำงานคือ -20°C ถึง +190°C

แรงดันใช้งานสูงสุดคือเท่าไร?

แรงดันใช้งานสูงสุดคือ 1.2 MPa

ความเร็วเลื่อนสูงสุดคือเท่าไร?

ความเร็วเลื่อนสูงสุดคือ 15 m/s

ที่นั่งแบบอยู่กับที่ใดที่เป็นมาตรฐานสำหรับ M7N

G9 เป็นที่นั่งมาตรฐาน โดยมี G6 และ G4 เป็นทางเลือก

M7N สามารถใช้กับของเหลวอะไรได้บ้าง?

ตัวกลางทั่วไปได้แก่ น้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ

ฉันควรตรวจสอบขนาดใดเพื่อทดแทน

ตรวจสอบ d, D3, D2, D1, d1, L1, L2, L3, L5 และเธรดยึด M กับการติดตั้งที่มีอยู่

สั่งเฉพาะเส้นผ่านศูนย์กลางเพลาได้ไหม

เส้นผ่านศูนย์กลางเพลาระบุขนาดฐาน แต่ควรยืนยันขนาดรัศมีและแนวแกนที่เหลือด้วย

Qixing สามารถจับคู่กับตัวอย่าง M7N ที่มีอยู่ได้หรือไม่

ใช่. Qixing สามารถตรวจสอบตัวอย่าง ภาพถ่าย หรือภาพวาดพร้อมกับสภาพการทำงานได้

ฉันควรให้ข้อมูลอะไรบ้างสำหรับใบเสนอราคา?

ระบุขนาดเพลา ขนาดหลัก สื่อในการทำงาน อุณหภูมิ ความดัน ความเร็ว ข้อกำหนดที่นั่ง และตัวอย่างหรือภาพวาดที่มีอยู่

ตารางมิติ M7N

ขนาดเป็นมิลลิเมตร ยืนยันมิติที่สำคัญกับการติดตั้งที่มีอยู่ก่อนการผลิต
