H74D ซีลเชิงกลแบบสปริงหลายตัว

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุอุณหภูมิในการทำงานตั้งแต่ -20°C ถึง +180°C แรงดันสูงสุด 2.5 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที น้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ จะถูกระบุเป็นสื่อการใช้งาน G92 เป็นที่นั่งแบบอยู่กับที่มาตรฐาน โดยมี G9, G4 และ G6 อยู่ในรายการเป็นทางเลือก

คุณสมบัติที่สำคัญ

• ซีลเชิงกลแบบสปริงหลายตัว H74D พร้อมโอริงซีลรอง

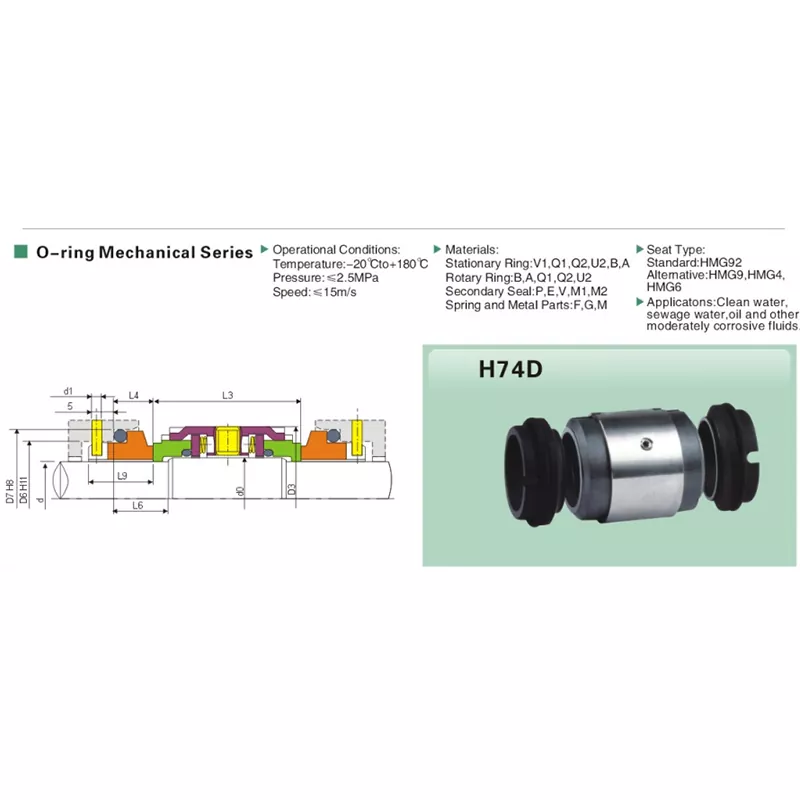

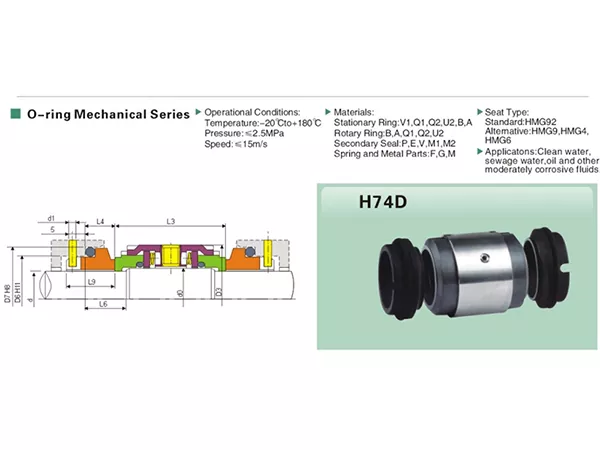

• การจัดเรียงแมคคานิคอลซีลสองชั้นแสดงอยู่ในภาพวาดข้อมูลจำเพาะของผลิตภัณฑ์
• ขนาดเพลาที่ใช้ได้: 14-100 มม.
• ช่วงอุณหภูมิในการทำงาน: -20°C ถึง +180°C
• แรงดันใช้งานสูงสุดที่ระบุไว้: 2.5 MPa
• ความเร็วเลื่อนสูงสุดที่ระบุไว้: 15 ม./วินาที
• ประเภทที่นั่งมาตรฐาน: G92; ประเภทที่นั่งสำรอง: G9, G4 และ G6
• มีตัวเลือกรหัสวัสดุหลายรายการสำหรับวงแหวนที่อยู่นิ่ง วงแหวนหมุน ซีลรอง สปริง และชิ้นส่วนโลหะ
• ระบุไว้สำหรับน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ
• การปรับแต่งจากโรงงานและการจับคู่ผลิตภัณฑ์สามารถพูดคุยได้ตามขนาดเพลา สื่อกลาง และสภาพการทำงาน

ข้อมูลจำเพาะทางเทคนิค

การใช้งาน

H74D Multi Spring Mechanical Seal สามารถพิจารณาได้สำหรับการจัดการอุปกรณ์:

• น้ำสะอาด
• น้ำเสีย
• น้ำมัน
• ของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ

สำหรับสื่อที่อยู่นอกประเภทที่ระบุไว้เหล่านี้ ควรยืนยันความเข้ากันได้ของวัสดุและสภาวะการทำงานก่อนการเลือก

การเลือกใช้วัสดุ

ข้อมูลจำเพาะของผลิตภัณฑ์มีตัวเลือกวัสดุเป็นรหัส เพื่อหลีกเลี่ยงการกำหนดชื่อวัสดุที่ไม่รองรับ หน้านี้จึงเก็บรหัสเหล่านั้นตามที่ระบุไว้ทุกประการ:

• แหวนเครื่องเขียน: V1 / Q1 / Q2 / U2 / B / A
• วงแหวนหมุน: B / A / Q1 / Q2 / U2
• ซีลรอง: P / E / V / M1 / ​​M2
• สปริงและชิ้นส่วนโลหะ: F / G / M

ข้อควรพิจารณาในการออกแบบและการเลือก H74D

H74D เป็นของซีรีส์กลไกโอริงของข้อมูลจำเพาะผลิตภัณฑ์ และแสดงด้วยการจัดเรียงซีลเชิงกลสองชั้น สำหรับการเลือก ควรตรวจสอบรุ่นพร้อมกับเส้นผ่านศูนย์กลางเพลา ขนาดการติดตั้ง การจัดที่นั่ง การรวมรหัสวัสดุ และสภาพการทำงานจริง

ช่วงขนาด H74D เริ่มต้นที่ 14 มม. และขยายเป็น 100 มม. ขนาดต่างๆ เช่น d0, D3, D6, D7, d1, L6, L3, L4 และ L9 จะแตกต่างกันไปตามขนาด ดังนั้นการสั่งเปลี่ยนสินค้าจึงไม่ควรขึ้นอยู่กับการกำหนด H74D เพียงอย่างเดียว ขนาดเพลาและขนาดการติดตั้งควรได้รับการยืนยันโดยเทียบกับซีลหรือแบบอุปกรณ์ที่มีอยู่

รายการข้อมูลจำเพาะของผลิตภัณฑ์ -20°C ถึง +180°C แรงดันสูงสุด 2.5 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที ความเหมาะสมที่แท้จริงยังขึ้นอยู่กับส่วนผสมของวัสดุ คุณสมบัติปานกลาง การหล่อลื่น และสภาวะของอุปกรณ์ การใช้งานที่ใกล้ขีดจำกัดที่ระบุไว้ควรได้รับการตรวจสอบด้วยข้อมูลการปฏิบัติงานที่ครบถ้วน

G92 ถูกกำหนดให้เป็นที่นั่งมาตรฐาน ในขณะที่ G9, G4 และ G6 เป็นทางเลือกอื่น ข้อมูลจำเพาะทางเทคนิคไม่ได้ให้การเปรียบเทียบประสิทธิภาพโดยละเอียดระหว่างตัวเลือกเบาะนั่งเหล่านี้ ดังนั้นการเลือกควรขึ้นอยู่กับรูปทรงการติดตั้งที่จำเป็นและรายละเอียดการใช้งานที่ได้รับการยืนยัน

การจับคู่การทดแทนและการจัดซื้อจัดจ้าง

สำหรับการซื้อทดแทน ให้ระบุรุ่นซีลที่มีอยู่ เส้นผ่านศูนย์กลางเพลา ขนาดการติดตั้งที่มีอยู่ สื่อในการทำงาน อุณหภูมิ ความดัน ความเร็ว ข้อกำหนดที่นั่ง และรหัสวัสดุที่ทราบ ภาพถ่ายที่ชัดเจนของการปิดผนึกที่สมบูรณ์และที่นั่งแบบอยู่กับที่ยังช่วยให้ Qixing เปรียบเทียบขนาดที่ต้องการกับชุดประกอบที่มีอยู่ได้

Qixing ผลิตและจำหน่ายซีลเชิงกลและรองรับการจับคู่แบบกำหนดเองเมื่อการกำหนดค่ามาตรฐานไม่ตรงตามการติดตั้งที่ต้องการ การยืนยันขนาดมีความสำคัญก่อนการผลิตหรือใบเสนอราคา โดยเฉพาะอย่างยิ่งเมื่อการระบุซีลดั้งเดิมไม่สมบูรณ์

หมายเหตุการเลือกแอปพลิเคชัน

ข้อมูลจำเพาะของผลิตภัณฑ์ประกอบด้วยน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ ตัวกลางเหล่านี้สามารถแสดงถึงสภาวะการทำงานที่แตกต่างกันได้ ดังนั้นควรจัดเตรียมของแข็งแขวนลอย สารเติมแต่ง ความเข้มข้น อุณหภูมิ และรายละเอียดของเหลวอื่นๆ ไว้เมื่ออาจส่งผลต่อการเลือกใช้วัสดุ

สำหรับสื่อที่อยู่นอกเหนือคำอธิบายข้อมูลจำเพาะของผลิตภัณฑ์ Qixing ควรตรวจสอบสภาพการทำงานทั้งหมดก่อนที่จะยืนยันการกำหนดค่า ซึ่งจะทำให้กระบวนการคัดเลือกมีพื้นฐานทางเทคนิค โดยไม่ต้องอ้างสิทธิ์การใช้งานสากลที่ไม่ได้รับการสนับสนุน

วิธีการสั่งซื้อ / ขอใบเสนอราคา

เพื่อการยืนยันรุ่นและใบเสนอราคาจากโรงงานที่รวดเร็วยิ่งขึ้น โปรดส่ง:

• เส้นผ่านศูนย์กลางเพลาที่ต้องการ (d)
• สื่อการทำงาน/ของไหล
• อุณหภูมิในการทำงาน
• แรงดันใช้งาน
• ความเร็วในการหมุนหรือเลื่อน
• การรวมรหัสวัสดุที่จำเป็น หากทราบ
• ประเภทที่นั่งที่ต้องการ (G92, G9, G4 หรือ G6) หากทราบ
• รุ่นซีล ขนาด หรือรูปถ่ายที่ชัดเจนที่มีอยู่เพื่อสอบถามข้อมูลการเปลี่ยนทดแทน
• ปริมาณที่ต้องการและข้อกำหนดการปรับแต่งใดๆ

เหตุใดจึงเลือก Qixing เป็นผู้ผลิต H74D ของคุณ

Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co.,Ltd ผลิตและจำหน่ายซีลเชิงกลสำหรับลูกค้าอุตสาหกรรม สำหรับการสอบถามเกี่ยวกับ H74D โรงงานของเราสามารถตรวจสอบขนาดเพลา ขนาด สื่อ และสภาพการทำงานเพื่อรองรับการจับคู่ผลิตภัณฑ์ การเลือกรหัสวัสดุ และข้อกำหนดที่กำหนดเอง

สำหรับโครงการทดแทน Qixing สามารถเปรียบเทียบการอ้างอิงแบบจำลองกับข้อมูลเชิงมิติและภาพถ่ายก่อนเสนอราคา วิธีการส่งตรงจากโรงงานนี้ช่วยให้ผู้ซื้อสามารถสื่อสารข้อกำหนดทางเทคนิคได้อย่างชัดเจน ขณะเดียวกันก็รักษาการกำหนดค่าที่ร้องขอซึ่งเชื่อมโยงกับสภาพการทำงานและการติดตั้งจริง

คำถามที่พบบ่อย

ซีลเชิงกลแบบสปริงหลายตัว H74D มีขนาดใดบ้าง

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุขนาดเพลา H74D ตั้งแต่ 14 มม. ถึง 100 มม.

ขีดจำกัดการทำงานที่ระบุไว้ของ H74D คืออะไร

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุอุณหภูมิตั้งแต่ -20°C ถึง +180°C แรงดันสูงสุด 2.5 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที

H74D สามารถใช้กับของเหลวอะไรได้บ้าง?

ข้อกำหนดทางเทคนิคระบุถึงน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ

H74D เป็นซีลเชิงกลสองชั้นหรือไม่?

ภาพวาดข้อมูลจำเพาะของผลิตภัณฑ์แสดง H74D ที่มีการจัดเรียงซีลเชิงกลสองชั้นในซีรีส์กลไกโอริง

มีที่นั่งประเภทใดบ้างสำหรับ H74D

G92 เป็นที่นั่งมาตรฐาน ในขณะที่ G9, G4 และ G6 มีให้เลือกเป็นที่นั่งเสริม

ฉันจะเลือกขนาด H74D ที่ถูกต้องได้อย่างไร

เริ่มต้นด้วยเส้นผ่านศูนย์กลางเพลา จากนั้นยืนยันขนาด d0, D3, D6, D7, d1, L6, L3, L4 และ L9 ที่ระบุไว้พร้อมกับสภาพการทำงาน

Qixing สามารถปรับแต่งซีลเชิงกล H74D ได้หรือไม่

Qixing เป็นผู้ผลิตและผู้จัดจำหน่ายโรงงาน สามารถตรวจสอบข้อกำหนดที่กำหนดเองได้ตามขนาด วัสดุ สภาพการทำงาน และรายละเอียดการสั่งซื้อที่ต้องการ

ฉันควรส่งข้อมูลอะไรเพื่อขอใบเสนอราคา?

ส่งขนาดเพลา กลาง อุณหภูมิ ความดัน ความเร็ว ข้อกำหนดที่นั่ง ความต้องการวัสดุ ปริมาณ และสำหรับการเปลี่ยน รุ่นที่มีอยู่ ขนาด และรูปถ่าย

H74D สามารถใช้กับของเหลวที่มีฤทธิ์กัดกร่อนรุนแรงได้หรือไม่

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุเฉพาะของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ เท่านั้น การบริการที่มีฤทธิ์กัดกร่อนที่แข็งแกร่งยิ่งขึ้นจำเป็นต้องมีการยืนยันความเข้ากันได้ของตัวกลางและวัสดุโดยละเอียดก่อนการเลือก

หมายเลขรุ่น H74D เพียงอย่างเดียวเพียงพอสำหรับการสั่งซื้อเปลี่ยนทดแทนหรือไม่

ไม่เสมอไป การจับคู่ที่เชื่อถือได้มากขึ้นควรรวมถึงขนาดเพลา ขนาดการติดตั้ง การจัดที่นั่ง และเงื่อนไขการทำงาน นอกเหนือจากการกำหนดรุ่น

ตารางขนาด H74D

ขนาดแสดงเป็นมิลลิเมตร ชื่อรุ่นด้านล่างใช้ชื่อรุ่น H74D ที่หันหน้าไปทาง Qixing
