ซีลเชิงกลแบบสปริงหลายตัว M7N สามารถปรับปรุงประสิทธิภาพการซีลปั๊มได้อย่างไร

ชีซิงจัดหาM7N แมคคานิคอลซีลแบบสปริงหลายชั้นสำหรับการใช้งานปั๊มอุตสาหกรรมที่ต้องการการซีลเพลาที่เชื่อถือได้ ความยืดหยุ่นด้านขนาด และตัวเลือกวัสดุ ออกแบบมาสำหรับเพลาขนาดตั้งแต่ 14 มม. ถึง 100 มม. M7N รองรับอุณหภูมิตั้งแต่ -20°C ถึง +190°C แรงดันสูงสุด 1.2 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที โครงสร้างการซีลรองโอริงทำให้เหมาะสำหรับน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ

ซีลเชิงกลแบบสปริงหลายตัว M7N เป็นโซลูชันการซีลที่ใช้งานได้จริงสำหรับปั๊มที่ใช้ในการจัดการน้ำ การถ่ายเทของเหลวทางอุตสาหกรรม บริการน้ำมัน และอุปกรณ์ในกระบวนการทั่วไป โครงสร้างการหมุนแบบสปริงโหลด ซีลรองโอริง ช่วงขนาดเมตริกที่กว้าง และการผสมผสานวัสดุหลายแบบ ช่วยให้วิศวกรสามารถกำหนดค่าซีลตามสภาพการทำงานได้ อย่างไรก็ตาม สำหรับการใช้งานทดแทน การเลือกซีลที่ถูกต้องต้องใช้มากกว่าเส้นผ่านศูนย์กลางเพลาให้ตรงกัน ขนาดรัศมี ความยาวในการติดตั้งตามแนวแกน เกลียวยึด โครงร่างเบาะนั่ง สื่อ อุณหภูมิ ความดัน และความเร็ว ควรได้รับการตรวจสอบก่อนการผลิตหรือการซื้อ

สารบัญ

1. M7N แมคคานิคอลซีลแบบสปริงหลายชั้น คืออะไร
2. คุณสมบัติหลักของการออกแบบ M7N คืออะไร?
3. ข้อกำหนดทางเทคนิคหลักคืออะไร?
4. ควรเลือกวัสดุซีลอย่างไร?
5. M7N สามารถใช้งานได้ที่ไหน?
6. คุณจะเลือกขนาด M7N ที่ถูกต้องได้อย่างไร
7. ผู้ซื้อควรตรวจสอบโครงการทดแทนอะไรบ้าง
8. เหตุใดจึงต้องทำงานร่วมกับ Qixing สำหรับซีล M7N
9. คำถามที่พบบ่อย
10. คุณจะขอโซลูชัน M7N ได้อย่างไร

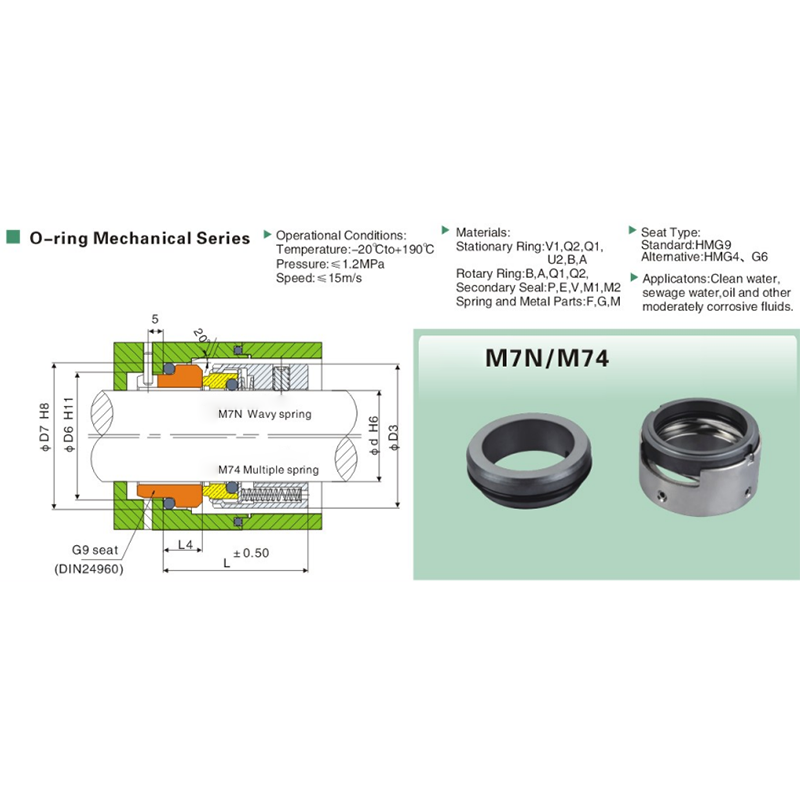

M7N แมคคานิคอลซีลแบบสปริงหลายชั้น คืออะไร

ซีลเชิงกลแบบสปริงหลายตัว M7N เป็นซีลเชิงกลแบบโอริงที่ออกแบบมาเพื่อป้องกันไม่ให้ของเหลวในกระบวนการหลุดออกไปตามเพลาหมุนของปั๊มอุตสาหกรรม ต่างจากปะเก็นแบบคงที่ทั่วไป ซีลเชิงกลจะรักษาการสัมผัสที่ควบคุมระหว่างใบหน้าซีลแบบหมุนและแบบอยู่กับที่ในขณะที่ปล่อยให้เพลาหมุนได้

การออกแบบ M7N ใช้โครงสร้างซีลแบบหมุนที่มีสปริงโหลดโดยมีโอริงเป็นองค์ประกอบการซีลรอง การกำหนดค่านี้มีประโยชน์สำหรับอุปกรณ์อุตสาหกรรมทั่วไป เนื่องจากเป็นการผสมผสานโครงสร้างขนาดกะทัดรัดเข้ากับขนาดและวัสดุที่มีให้เลือกหลากหลาย

ตามที่ข้อมูลจำเพาะของผลิตภัณฑ์ M7Nซีรีส์นี้ครอบคลุมเส้นผ่านศูนย์กลางเพลาตั้งแต่ 14 มม. ถึง 100 มม. กลุ่มผลิตภัณฑ์นี้ทำให้ผู้ผลิตปั๊มและทีมบำรุงรักษามีทางเลือกที่หลากหลายเมื่อระบุการเปลี่ยนหรือรวมซีลเข้ากับอุปกรณ์ใหม่

คุณสมบัติหลักของการออกแบบ M7N คืออะไร?

ช่วงขนาดเพลาเมตริกกว้าง

ซีรีส์ M7N มีจำหน่ายสำหรับเพลาที่มีเส้นผ่านศูนย์กลางระหว่าง 14 มม. ถึง 100 มม. ทำให้ซีรีส์นี้ใช้ได้กับปั๊มอุตสาหกรรมหลากหลายรูปแบบ โดยที่ขนาดการติดตั้งที่เหลือเข้ากันได้

โครงสร้างการซีลแบบสปริงโหลด

โครงสร้างการหมุนแบบสปริงช่วยรักษาหน้าสัมผัสของซีลระหว่างการหมุนเพลาปกติ การติดตั้งและสภาวะการทำงานที่ถูกต้องยังคงมีความสำคัญ เนื่องจากแรงดัน อุณหภูมิ ความเร็ว การเคลื่อนที่ของเพลาที่มากเกินไป หรือการวางแนวที่ไม่ถูกต้องอาจส่งผลต่อประสิทธิภาพของซีลเชิงกล

ตัวเลือกที่นั่งหลายแบบ

G9 ได้รับการกำหนดให้เป็นที่นั่งแบบอยู่กับที่มาตรฐาน ในขณะที่ G6 และ G4 มีให้เลือกใช้เป็นที่นั่งแบบอื่น ควรเลือกที่นั่งตามการจัดวางอุปกรณ์จริง แทนที่จะคิดว่าขนาด M7N ทุกขนาดใช้การกำหนดค่าการติดตั้งเดียวกัน

การผสมผสานวัสดุหลายรายการ

M7N รองรับรหัสวัสดุที่แตกต่างกันสำหรับวงแหวนที่อยู่นิ่ง วงแหวนหมุน ซีลรอง สปริง และส่วนประกอบที่เป็นโลหะ สิ่งนี้ให้ความยืดหยุ่นเมื่อซีลต้องทำงานกับของเหลวต่างกันหรือภายใต้สภาวะอุณหภูมิและความดันที่แตกต่างกัน

ข้อกำหนดทางเทคนิคหลักคืออะไร?

การทำความเข้าใจขอบเขตการทำงานเป็นสิ่งสำคัญก่อนที่จะระบุซีล M7N ตารางต่อไปนี้สรุปข้อกำหนดหลักที่เผยแพร่สำหรับซีรีส์นี้:

ค่าเหล่านี้กำหนดช่วงการทำงานที่ระบุ แต่ไม่ควรถือเป็นค่าทดแทนการตรวจสอบทางวิศวกรรมเฉพาะการใช้งาน เมื่อปั๊มทำงานใกล้กับขีดจำกัดบน ควรประเมินการผสมผสานที่สมบูรณ์ของของไหล ความดัน อุณหภูมิ ความเร็ว สภาวะของเพลา และวัสดุซีล

ควรเลือกวัสดุซีลอย่างไร?

การเลือกใช้วัสดุถือเป็นข้อพิจารณาที่สำคัญที่สุดประการหนึ่งเมื่อสั่งซื้อซีลเชิงกล รูปทรงซีลเดียวกันอาจต้องใช้วัสดุผสมที่แตกต่างกัน ขึ้นอยู่กับตัวกลางที่สูบและสภาพการทำงาน

สำหรับซีรีส์ M7N รหัสวัสดุที่มีได้แก่:

• แหวนเครื่องเขียน:V1, Q1, Q2, U2, บี, เอ
• วงแหวนหมุน:บี, เอ, ไตรมาสที่ 1, ไตรมาสที่ 2
• ซีลรอง:พี อี วี M1, M2
• สปริงและชิ้นส่วนโลหะ:เอฟ จี เอ็ม

แทนที่จะเลือกวัสดุเพียงเพราะว่ามีการใช้กันทั่วไป ผู้ซื้อควรจัดเตรียมสื่อการทำงานจริงและเงื่อนไขของกระบวนการ น้ำ สิ่งปฏิกูล น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางสามารถกำหนดข้อกำหนดที่แตกต่างกันมากบนใบหน้าการซีลและอีลาสโตเมอร์

M7N สามารถใช้งานได้ที่ไหน?

ซีลเชิงกลแบบสปริงหลายตัว M7N มีไว้สำหรับการใช้งานปั๊มอุตสาหกรรมที่จำเป็นต้องมีการซีลเพลาที่เชื่อถือได้ สภาพแวดล้อมการบริการโดยทั่วไป ได้แก่:

• ระบบสูบน้ำสะอาด
• อุปกรณ์บำบัดน้ำเสียและน้ำเสีย
• ปั๊มถ่ายเทน้ำมันอุตสาหกรรม
• ระบบหมุนเวียนของเหลวทั่วไป
• ปั๊มกระบวนการทางอุตสาหกรรม
• โครงการบำรุงรักษาและเปลี่ยนปั๊ม
• อุปกรณ์ปั๊มใหม่ที่ต้องการซีลเชิงกลแบบเมตริก

สำหรับสิ่งปฏิกูล น้ำมัน หรือการใช้งานที่มีฤทธิ์กัดกร่อนปานกลาง ผู้ซื้อควรให้ข้อมูลเกี่ยวกับองค์ประกอบของของเหลวที่เกิดขึ้นจริง อุณหภูมิและสภาวะการทำงานอาจส่งผลต่อความเหมาะสมของผิวหน้าและซีลรอง

คุณจะเลือกขนาด M7N ที่ถูกต้องได้อย่างไร

ข้อผิดพลาดในการซื้อที่พบบ่อยที่สุดประการหนึ่งคือการเลือกซีลเชิงกลตามเส้นผ่านศูนย์กลางเพลาเท่านั้น เส้นผ่านศูนย์กลางเพลาระบุขนาด M7N พื้นฐาน แต่ไม่ได้ยืนยันว่าซีลจะพอดีกับปั๊ม

ก่อนทำการสั่งซื้อ ให้ตรวจสอบขนาดและข้อมูลการใช้งานดังต่อไปนี้:

1. เส้นผ่านศูนย์กลางเพลา d:กำหนดขนาดซีลพื้นฐาน
2. D3, D2 และ D1:ตรวจสอบพื้นที่การติดตั้งรัศมี
3. d1 และ ม:ยืนยันการจัดเรียงการยึดและด้าย
4. L1, L2, L3 และ L5:ตรวจสอบความยาวการติดตั้งตามแนวแกน
5. ที่นั่งแบบอยู่กับที่:ยืนยันว่าจำเป็นต้องใช้ G9, G6 หรือ G4
6. สื่อการทำงาน:รองรับการเลือกใช้วัสดุ
7. อุณหภูมิ ความดัน และความเร็ว:ยืนยันความเข้ากันได้ในการทำงาน

สำหรับโครงการทดแทนที่ซับซ้อน การจัดหาตราประทับแบบเก่า การเขียนแบบบอกขนาด หรือรูปถ่ายที่ชัดเจนจะช่วยเพิ่มความแม่นยำในการจับคู่ได้อย่างมาก

ผู้ซื้อควรตรวจสอบโครงการทดแทนอะไรบ้าง

งานเปลี่ยนต้องมีการตรวจสอบมิติ เนื่องจากซีลสองตัวที่มีเส้นผ่านศูนย์กลางเพลาเท่ากันอาจมีข้อกำหนดในการติดตั้งที่แตกต่างกัน รายการตรวจสอบต่อไปนี้สามารถช่วยทีมจัดซื้อและบำรุงรักษาเตรียมการสอบถามที่ถูกต้องได้:

วิธีการนี้มีประโยชน์อย่างยิ่งเมื่อเครื่องหมายระบุซีลเดิมไม่สมบูรณ์ หรือเมื่อทีมบำรุงรักษาเปลี่ยนซีลจากปั๊มรุ่นเก่า

เหตุใดจึงต้องทำงานร่วมกับ Qixing สำหรับซีล M7N

ชีซิงซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co., Ltd. จำหน่ายซีลเชิงกลสำหรับผู้ซื้อในอุตสาหกรรมและการใช้งานทดแทน สำหรับโครงการ M7N โรงงานสามารถตรวจสอบข้อกำหนดด้านขนาด การกำหนดค่าที่นั่ง การผสมวัสดุ และสภาพการทำงานก่อนการผลิต

สำหรับผู้ซื้อที่กำลังมองหาแมคคานิคอลซีลแบบหลายสปริง คุณค่าของการสื่อสารทางเทคนิคมีมากกว่าเพียงแค่การได้รับใบเสนอราคา การให้ข้อมูลอุปกรณ์ที่ถูกต้องช่วยให้ซัพพลายเออร์สามารถตรวจสอบซีลกับการใช้งานจริง และลดความเสี่ยงของมิติที่ไม่ตรงกัน

ชีซิง ยังรองรับบริการที่ปรับแต่งได้และการจับคู่ตามตัวอย่าง สำหรับข้อกำหนดในการเปลี่ยน ผู้ซื้อสามารถระบุขนาดเพลา ภาพวาดการติดตั้ง ภาพถ่าย หรือตัวอย่างซีลที่มีอยู่พร้อมกับสภาพการทำงาน

คำถามที่พบบ่อย

เพลาแมคคานิคอลซีลหลายสปริง M7N มีขนาดเพลาใดบ้าง

ซีรีส์ M7N ครอบคลุมเส้นผ่านศูนย์กลางเพลาตั้งแต่ 14 มม. ถึง 100 มม.

M7N มีช่วงอุณหภูมิเท่าไร?

ช่วงอุณหภูมิการทำงานที่ระบุคือ -20°C ถึง +190°C

อัตราแรงดันสูงสุดคือเท่าไร?

แรงดันใช้งานสูงสุดที่ระบุสำหรับ M7N คือ 1.2 MPa

ความเร็วเลื่อนสูงสุดคือเท่าไร?

ความเร็วเลื่อนสูงสุดที่ระบุคือ 15 ม./วินาที

ที่นั่งนิ่งแบบใดที่เป็นมาตรฐาน?

G9 เป็นเบาะนั่งแบบอยู่กับที่แบบมาตรฐาน ในขณะที่ G6 และ G4 มีให้เลือกใช้เป็นเบาะนั่งแบบอื่น

M7N สามารถรองรับของเหลวชนิดใดได้บ้าง

การใช้งานทั่วไป ได้แก่ น้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ การเลือกวัสดุขั้นสุดท้ายควรขึ้นอยู่กับสื่อที่เกิดขึ้นจริงและสภาพการทำงาน

ฉันสามารถเลือก M7N ตามเส้นผ่านศูนย์กลางเพลาเท่านั้นได้หรือไม่

ไม่ เส้นผ่านศูนย์กลางเพลาเป็นตัวกำหนดขนาดพื้นฐาน แต่ควรตรวจสอบ D3, D2, D1, d1, L1, L2, L3, L5, เกลียวยึด M และโครงเบาะนั่งด้วย

ชีซิง สามารถจับคู่กับซีลเชิงกลที่มีอยู่ได้หรือไม่?

ใช่. Qixing สามารถตรวจสอบตัวอย่าง ภาพถ่าย หรือการวาดภาพขนาดที่มีอยู่ร่วมกับสภาพการทำงานของปั๊มเพื่อรองรับการจับคู่การเปลี่ยนทดแทน

ฉันควรส่งข้อมูลใดเมื่อขอใบเสนอราคา?

ระบุเส้นผ่านศูนย์กลางเพลา ขนาดการติดตั้งกุญแจ สื่อในการทำงาน อุณหภูมิ ความดัน ความเร็ว ข้อกำหนดที่นั่งแบบอยู่กับที่ และตัวอย่าง ภาพวาด หรือรูปถ่ายที่มีอยู่

คุณจะขอโซลูชัน M7N ได้อย่างไร

การเลือกซีลเชิงกลที่เหมาะสมจะเริ่มต้นด้วยข้อมูลขนาดและการใช้งานที่แม่นยำ ไม่ว่าคุณจะจัดหาซีลทดแทน พัฒนาอุปกรณ์ปั๊มใหม่ หรือซื้อในปริมาณทางอุตสาหกรรม Qixing สามารถช่วยตรวจสอบการกำหนดค่า M7N ที่จำเป็นตามการใช้งานจริงของคุณได้ สำหรับข้อกำหนด ข้อกำหนดที่กำหนดเอง การจับคู่ตัวอย่าง หรือใบเสนอราคาจากโรงงานติดต่อเราด้วยขนาดเพลา ขนาดการติดตั้ง สื่อในการทำงาน อุณหภูมิ ความดัน และความเร็ว เพื่อรับโซลูชันการซีลที่เหมาะสมยิ่งขึ้น
