Z3 ซีลแบบสปริงเดี่ยว

ซีลเชิงกลสปริงเดี่ยว Qixing Z3 เป็นการทดแทนโดยตรงสำหรับปั๊มหอยโข่งใดๆ ที่มีช่องซีล G9 (DIN 24960) — โปรไฟล์เบาะนั่งที่พบในปั๊มสไตล์ยุโรปสมัยใหม่ส่วนใหญ่ในระบบ HVAC การบำบัดน้ำ การจ่ายสารเคมี และบริการถ่ายโอนเกรดอาหาร ขนาดเพลาครอบคลุมตั้งแต่ 10 มม. ถึง 80 มม. โดยมีรหัสรุ่นมาตรฐานมากกว่า 30 รายการ

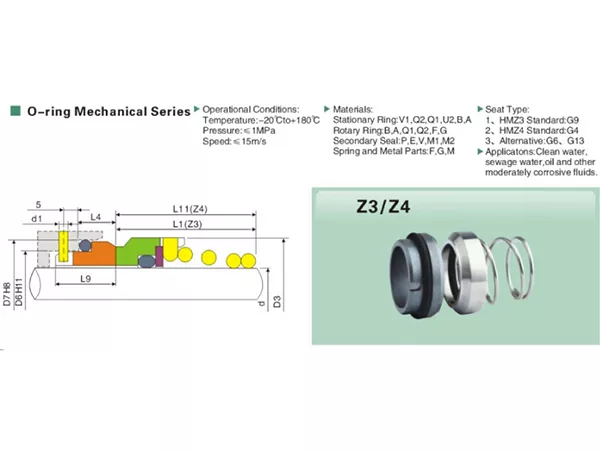

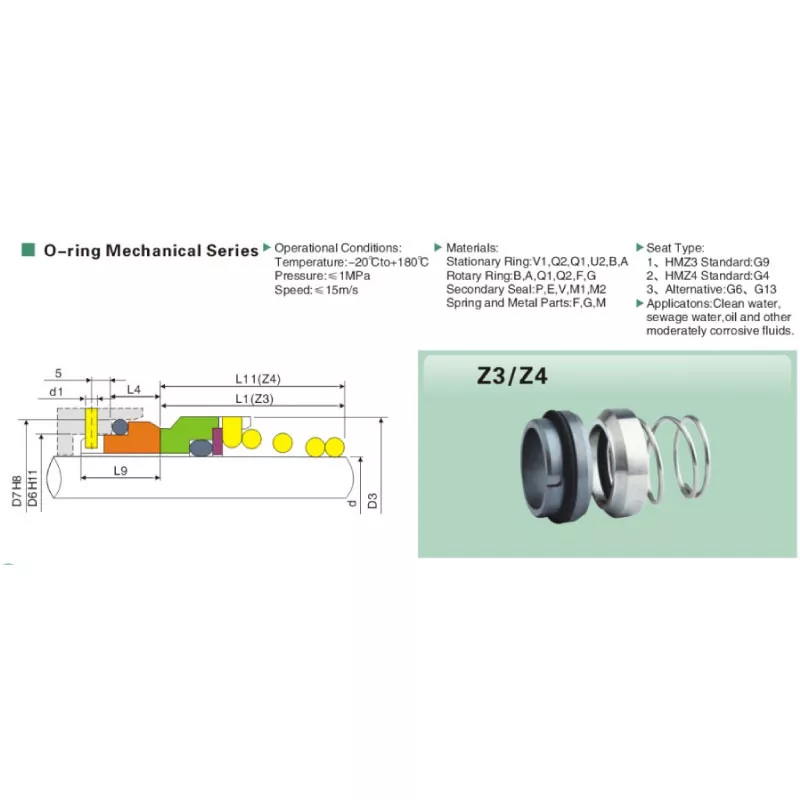

โครงสร้างเป็นคอยล์สปริงเดี่ยวพร้อมซีลทุติยภูมิโอริง พิกัดที่ -20°C ถึง +180°C, 1.0 MPa และ 15 ม./วินาที ที่นั่งแบบลิ่ม G9 อยู่ในตัวเรือนปั๊มโดยตรงโดยไม่ต้องใช้อะแดปเตอร์ ในขณะที่สปริงสองทิศทางทำให้ซีลเชิงกล Qixing Z3 แบบเดียวกันทำหน้าที่ปั๊มในทิศทางตามเข็มนาฬิกาและทวนเข็มนาฬิกาสลับกันได้ — ลดปริมาณสินค้าคงคลังของ MRO ลงครึ่งหนึ่ง

ซีลเชิงกล Qixing Z3 ทุกตัวได้รับการกลึง ขัด และประกอบไว้ใต้หลังคาเดียวกัน ผู้ผลิตปั๊ม OEM จัดหาปั๊มปริมาณส่วนตัวจากเรา ผู้จัดจำหน่าย MRO เก็บซีล Z3 ของเราไว้เพื่อการเปลี่ยนทดแทนที่รวดเร็ว และผู้ซื้อโดยตรงจะได้รับราคาที่ประตูโรงงานเมื่อสั่งซื้อซีลกล Qixing Z3 ขายส่ง ขอใบเสนอราคาสำหรับขนาด Z3, การผสมหน้า หรืออีลาสโตเมอร์โอริง

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ซองปฏิบัติการและวัสดุ

ตารางขนาด (ทุกขนาดเป็นมม.)

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

การกำหนดค่าตามหน้าที่

สามารถสั่งซื้อซีลเชิงกล Qixing Z3 ทุกตัวได้ด้วยการจับคู่วัสดุหน้ามาตรฐานห้าคู่ โดยแต่ละคู่จะปรับตามบริการปั๊มเฉพาะ ผู้ซื้อระบุการกำหนดค่า ณ เวลาที่สั่งซื้อ — ไม่มีค่าใช้จ่ายเครื่องมือเพิ่มเติมสำหรับการสลับคู่ภายในแค็ตตาล็อกมาตรฐาน

• เซรามิก / คาร์บอน — หน้าที่น้ำสะอาดและ HVAC การกำหนดค่าต้นทุนต่ำที่สุดสำหรับบริการทั่วไปที่สะอาดและน้ำที่มีการปนเปื้อนเล็กน้อย ตัวเลือกเริ่มต้นสำหรับปั๊มน้ำเย็นและคอนเดนเซอร์ HVAC
• ซิลิคอนคาร์ไบด์ / คาร์บอน — สิ่งปฏิกูลและสารกัดกร่อนอ่อน พื้นผิวที่อยู่นิ่งของ SSiC ต้านทานการสึกหรอของอนุภาคในน้ำเสีย ปั๊มระบายน้ำ และปั๊มยกซึ่งเซรามิกจะแตก
• ซิลิคอนคาร์ไบด์ / ซิลิคอนคาร์ไบด์ — น้ำมันร้อนและของไหลความร้อน คู่ SiC/SiC แบบหล่อลื่นในตัวเองจัดการเหตุการณ์การทำงานแบบแห้งและจับคู่กับโอริง FKM สำหรับงานน้ำมันความร้อนสูงถึง +180°C
• ทังสเตนคาร์ไบด์ / คาร์บอน — เคมีภัณฑ์ชนิดอ่อน พื้นผิวที่อยู่กับที่ TC ต้านทานกรดอ่อน ด่าง และตัวทำละลายในปั๊มจ่ายสารเคมีและรางเลื่อนการถ่ายโอนกระบวนการ
• ทังสเตนคาร์ไบด์ / ทังสเตนคาร์ไบด์ — งานหนัก การจับคู่ผิวหน้า TC/TC สำหรับการใช้งานซีลเชิงกล Z3 ขายส่งที่มีความต้องการมากที่สุด รวมถึงของเหลวข้นและตัวกลางในกระบวนการที่รุนแรง

อุตสาหกรรมที่ให้บริการ

• ห้องโรงงาน HVAC — น้ำเย็น น้ำคอนเดนเซอร์ และปั๊มหมุนเวียนน้ำร้อน
• การบำบัดน้ำเสียและน้ำเสียของเทศบาล - หน้าที่เสริม การขนย้าย และสถานียก
• กระบวนการทางเคมี — ปั๊มสูบจ่ายและแผ่นไถลถ่ายโอนที่มีฤทธิ์กัดกร่อนปานกลาง
• อาหาร เครื่องดื่ม และผลิตภัณฑ์นม — ลูป CIP และการถ่ายโอนผลิตภัณฑ์ด้วยโอริง EPDM
• เภสัชกรรม — ปั๊มถ่ายเทเกรด USP ใน API และการจัดการระดับกลาง
• การผลิตปั๊ม OEM — จำหน่ายซีลเชิงกล Z3 ขายส่งสำหรับการสร้างฉลากส่วนตัว

รายละเอียดการผลิต

ซีลเชิงกลของ Qixing Z3 ทุกตัวจะมีหมายเลขล็อตที่สามารถตรวจสอบย้อนกลับไปยังใบรับรองวัตถุดิบ ชุดการตัดเฉือน รายงานการขัด และบันทึกการตรวจสอบขั้นสุดท้าย ผู้ซื้อที่ขอใบรับรองความสอดคล้องหรือใบรับรองการทดสอบวัสดุจะได้รับแพ็คเกจเอกสารฉบับสมบูรณ์ในการจัดส่งแต่ละครั้ง — เหตุผลหนึ่งที่ผู้สร้างปั๊ม OEM และผู้จัดจำหน่าย MRO เลือก Qixing เป็นซัพพลายเออร์ซีลเชิงกล Z3 ในระยะยาว

บนพื้นโรงงาน ใบหน้าของซีลจะถูกซัดให้มีความเรียบ ≤ 0.0009 มม. บนโต๊ะไฟแบบโมโนโครม มีการตรวจสอบสปริงโหลดกับเกจหลัก มีการตรวจสอบ Durometer ของโอริงต่อชุดที่เข้ามา ชิ้นส่วนที่ถูกปฏิเสธจะถูกทิ้งเป็นชิ้น ๆ และไม่ได้รับการปรับปรุงใหม่ — คุณภาพของซีล Z3 เป็นแบบไบนารี่ ไม่สามารถต่อรองได้

ขนาดสต็อกจะจัดส่งภายใน 3-7 วัน คำสั่งซื้อ OEM ที่กำหนดเองใน 15-25 วัน ซีลเชิงกล Qixing Z3 แต่ละตัวบรรจุถุงด้วยสารดูดความชื้นและบรรจุในกล่องธรรมดาหรือกล่องแบรนด์ของผู้ซื้อ ขึ้นอยู่กับคำสั่งซื้อ ติดต่อ Qixing เพื่อขอใบเสนอราคาซีลเชิงกล Z3 ในวันเดียวกัน ราคาตัวอย่าง หรือส่วนลดการขายส่งจำนวนมาก
