M74D แมคคานิคอลซีลแบบสปริงหลายตัว

ข้อมูลจำเพาะของผลิตภัณฑ์แสดงรายการน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ เป็นสื่อในการใช้งาน ที่นั่งแบบอยู่กับที่มาตรฐานคือ G92 ในขณะที่ G9, G4 และ G6 ระบุไว้เป็นตัวเลือกที่นั่งเสริม

คุณสมบัติที่สำคัญ

• ซีลเชิงกลแบบสปริงหลายตัว M74D พร้อมการออกแบบซีลรองแบบโอริง

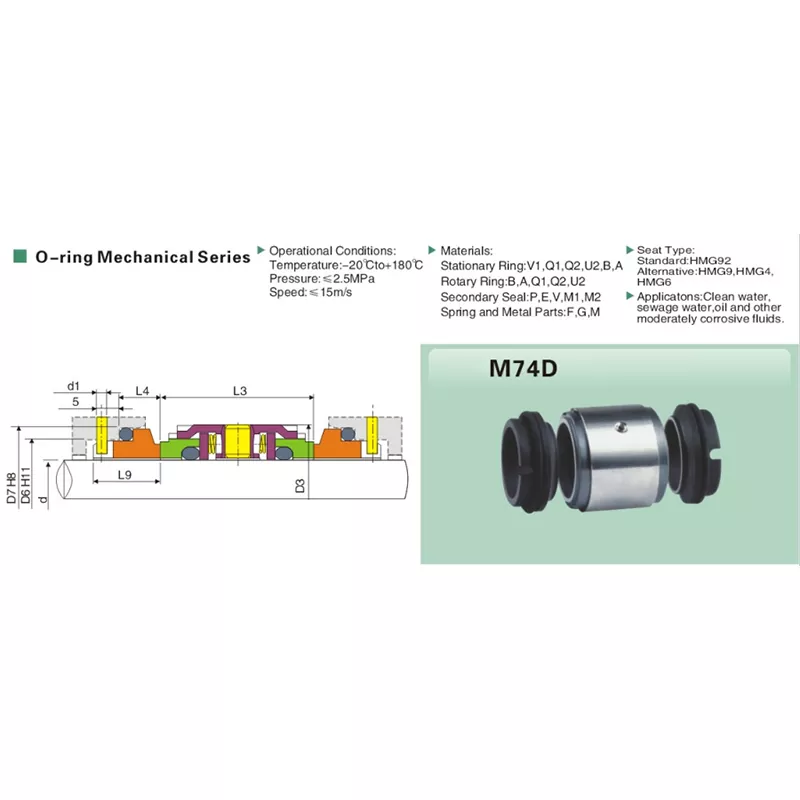

• การจัดเรียงแมคคานิคอลซีลสองชั้นตามที่แสดงในภาพวาดข้อมูลจำเพาะของผลิตภัณฑ์
• ขนาดเพลาที่ใช้ได้: 18-100 มม.
• ช่วงอุณหภูมิในการทำงาน: -20°C ถึง +180°C
• แรงดันใช้งานสูงสุดที่ระบุไว้: 2.5 MPa
• ความเร็วเลื่อนสูงสุดที่ระบุไว้: 15 ม./วินาที
• ประเภทที่นั่งมาตรฐาน: G92; ประเภทที่นั่งสำรอง: G9, G4 และ G6
• มีตัวเลือกรหัสวัสดุหลายรายการสำหรับวงแหวนที่อยู่นิ่ง วงแหวนหมุน ซีลรอง สปริง และชิ้นส่วนโลหะ
• ระบุไว้สำหรับน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ

ข้อมูลจำเพาะทางเทคนิค

การใช้งาน

M74D Multi Spring Mechanical Seal สามารถพิจารณาได้ในการจัดการอุปกรณ์:

• น้ำสะอาด
• น้ำเสีย
• น้ำมัน
• ของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ

สำหรับของเหลวที่อยู่นอกประเภทที่ระบุไว้เหล่านี้ ให้ยืนยันความเข้ากันได้ของใบหน้าและอีลาสโตเมอร์ก่อนเลือก

การเลือกใช้วัสดุ

ตัวเลือกวัสดุจะถูกระบุด้วยรหัสการเลือก รหัสที่ใช้ได้ ได้แก่:

• แหวนเครื่องเขียน: V1 / Q1 / Q2 / U2 / B / A
• วงแหวนหมุน: B / A / Q1 / Q2 / U2
• ซีลรอง: P / E / V / M1 / ​​M2
• สปริงและชิ้นส่วนโลหะ: F / G / M

วิธีเลือกซีล M74D ที่ถูกต้อง

เพื่อการยืนยันรุ่นและใบเสนอราคาที่รวดเร็วยิ่งขึ้น โปรดให้ข้อมูลต่อไปนี้พร้อมกับคำถามของคุณ:

• เส้นผ่านศูนย์กลางเพลาที่ต้องการ (d)
• สื่อการทำงาน/ของไหล
• อุณหภูมิในการทำงาน
• แรงดันใช้งาน
• ความเร็วในการหมุนหรือเลื่อน
• การรวมรหัสวัสดุที่จำเป็น หากระบุไว้แล้ว
• ประเภทที่นั่งที่ต้องการ (G92, G9, G4 หรือ G6) หากทราบ
• รุ่นซีล ขนาด หรือรูปถ่ายที่ชัดเจนที่มีอยู่เพื่อสอบถามข้อมูลการเปลี่ยนทดแทน

ข้อควรพิจารณาในการออกแบบและการเลือก M74D

ผลิตภัณฑ์นี้เป็นส่วนหนึ่งของ M74D ในชุดซีลเชิงกลโอริง และแสดงการจัดเรียงซีลเชิงกลสองชั้น สำหรับการเลือก ควรตรวจสอบการกำหนดรุ่นพร้อมกับเส้นผ่านศูนย์กลางเพลา ขนาดการติดตั้ง การจัดที่นั่ง การรวมรหัสวัสดุ และสภาพการทำงานจริง

ตารางขนาด M74D ครอบคลุมเส้นผ่านศูนย์กลางเพลาตั้งแต่ 18 มม. ถึง 100 มม. ขนาดการติดตั้งหลายอย่างเปลี่ยนแปลงไปเมื่อขนาดเพลาเพิ่มขึ้น ดังนั้นลำดับการเปลี่ยนใหม่จึงไม่ควรยึดตามชื่อ M74D เท่านั้น ยืนยันเส้นผ่านศูนย์กลางเพลาและเปรียบเทียบขนาด D6, D7, D3, d1, L3, L4 และ L9 ที่ระบุไว้กับการติดตั้งที่มีอยู่

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุขอบเขตการทำงานที่อุณหภูมิ -20°C ถึง +180°C แรงดันสูงสุด 2.5 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที ขีดจำกัดในทางปฏิบัติของการกำหนดค่าที่เลือกยังขึ้นอยู่กับการผสมวัสดุจริง คุณสมบัติของของไหล และสภาวะของอุปกรณ์ การใช้งานที่ใกล้เคียงกับขีดจำกัดที่ระบุไว้จึงควรได้รับการตรวจสอบด้วยข้อมูลการปฏิบัติงานที่ครบถ้วน

G92 ถูกกำหนดให้เป็นที่นั่งมาตรฐาน ในขณะที่ G9, G4 และ G6 ถูกกำหนดไว้เป็นทางเลือก หน้าข้อมูลจำเพาะของผลิตภัณฑ์ไม่ได้ให้การเปรียบเทียบประสิทธิภาพโดยละเอียดระหว่างตัวเลือกที่นั่งเหล่านี้ ดังนั้นตัวเลือกที่ถูกต้องควรได้รับการยืนยันจากข้อกำหนดในการติดตั้งและขนาดที่มีอยู่ แทนที่จะอนุมานจากรหัสที่นั่งเพียงอย่างเดียว

การจับคู่การทดแทนและการจัดซื้อจัดจ้าง

สำหรับการจัดซื้อชิ้นส่วนทดแทน การกำหนดขนาด M74D เป็นจุดเริ่มต้นที่มีประโยชน์ แต่การยืนยันขนาดถือเป็นสิ่งสำคัญ เพื่อลดการไปมาในระหว่างการเสนอราคา ให้จัดเตรียมการอ้างอิงซีล ขนาดเพลา ขนาดการติดตั้งที่มีอยู่ สื่อการทำงาน อุณหภูมิ ความดัน ความเร็ว ข้อกำหนดที่นั่ง และรหัสวัสดุที่ทราบ

หากเครื่องหมายซีลเดิมชำรุดหรือไม่ชัดเจน สามารถใช้ภาพถ่ายที่ชัดเจนของซีลทั้งหมด ที่นั่งแบบอยู่กับที่ และการวัดขนาดเป็นข้อมูลสนับสนุนได้ ซึ่งจะช่วยตรวจสอบว่าขนาดที่ร้องขอตรงกับชุดประกอบที่มีอยู่โดยไม่ต้องอ้างสิทธิ์ในการแลกเปลี่ยนสากลหรือไม่

หมายเหตุการเลือกแอปพลิเคชัน

ข้อมูลจำเพาะของผลิตภัณฑ์ประกอบด้วยน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ หมวดหมู่เหล่านี้ยังคงสามารถแสดงถึงสภาพการทำงานที่แตกต่างกันมาก สำหรับสิ่งปฏิกูลที่มีอนุภาคแขวนลอย น้ำมันที่มีสารเติมแต่ง หรือตัวกลางที่มีฤทธิ์กัดกร่อนที่มีองค์ประกอบไม่แน่นอน ให้ระบุรายละเอียดตัวกลางจริงก่อนที่จะยืนยันการผสมรหัสวัสดุ

สำหรับสื่อที่อยู่นอกเหนือคำอธิบายข้อมูลจำเพาะของผลิตภัณฑ์ Qixing ควรตรวจสอบเงื่อนไขที่จำเป็นก่อนนำเสนอการกำหนดค่า สำหรับสื่อที่อยู่นอกช่วงนี้ Qixing จะตรวจสอบสภาพการทำงานและความเข้ากันได้ของวัสดุก่อนยืนยันการกำหนดค่า

เหตุใดจึงเลือก Qixing เป็นผู้ผลิต M74D ของคุณ

ในฐานะผู้ผลิตและโรงงานซีลแมคคานิคอลสปริง M74D Qixing สามารถรองรับการจับคู่ผลิตภัณฑ์และการเลือกแบบกำหนดเองตามขนาดเพลา ขนาดการติดตั้ง สื่อในการทำงาน และข้อมูลการปฏิบัติงาน สำหรับการสอบถามเกี่ยวกับการเปลี่ยนทดแทน โรงงานของเราสามารถตรวจสอบข้อมูลขนาดและรูปถ่ายพร้อมกับการอ้างอิงรุ่น ดังนั้นใบเสนอราคาจึงขึ้นอยู่กับพารามิเตอร์การเลือกจริง ซึ่งจะช่วยให้ผู้ซื้อสื่อสารกับผู้ผลิตได้โดยตรง ในขณะเดียวกันก็หลีกเลี่ยงการกล่าวอ้างเกี่ยวกับความสามารถในการเปลี่ยนแทนกันที่ไม่รองรับ

คำถามที่พบบ่อย

M74D Multi Spring Mechanical Seal มีขนาดใดบ้าง

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุขนาด M74D ตั้งแต่เส้นผ่านศูนย์กลางเพลา 18 มม. ถึง 100 มม.

ขีดจำกัดการทำงานของ M74D คืออะไร?

ช่วงการทำงานที่ระบุไว้คือ -20°C ถึง +180°C แรงดันสูงสุด 2.5 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที

M74D สามารถใช้กับของเหลวอะไรได้บ้าง?

ข้อมูลจำเพาะของผลิตภัณฑ์ประกอบด้วยน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ

มีที่นั่งประเภทใดบ้าง?

G92 ถูกกำหนดให้เป็นที่นั่งมาตรฐาน G9, G4 และ G6 อยู่ในรายการเป็นที่นั่งสำรอง

M74D เป็นซีลเชิงกลสองชั้นหรือไม่?

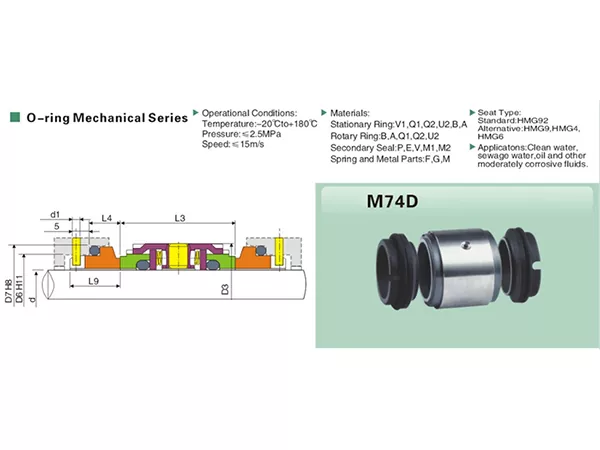

ภาพวาดข้อมูลจำเพาะของผลิตภัณฑ์แสดงให้เห็นว่า M74D เป็นการจัดเรียงซีลเชิงกลสองชั้นภายในซีรีส์กลไกโอริง

ฉันจะเลือกขนาด M74D ที่ถูกต้องได้อย่างไร

เริ่มต้นด้วยเส้นผ่านศูนย์กลางเพลา จากนั้นยืนยันขนาด D6, D7, D3, d1, L3, L4 และ L9 ที่ระบุไว้พร้อมกับสภาพการทำงาน

M74D สามารถใช้กับของเหลวที่มีฤทธิ์กัดกร่อนรุนแรงได้หรือไม่

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุเฉพาะของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ เท่านั้น การบริการที่มีฤทธิ์กัดกร่อนที่แข็งแกร่งยิ่งขึ้นต้องอาศัยความเข้ากันได้ของวัสดุและการยืนยันสภาพการทำงานอย่างเต็มรูปแบบก่อนที่จะเลือก

ฉันควรส่งข้อมูลใดสำหรับใบเสนอราคา M74D

ส่งเส้นผ่านศูนย์กลางเพลา ตัวกลางในการทำงาน อุณหภูมิ ความดัน ความเร็ว ข้อกำหนดที่นั่ง และรหัสวัสดุที่ทราบ หากต้องการทดแทน ให้ระบุโมเดล ขนาด และรูปถ่ายที่มีอยู่ด้วย

ที่นั่ง G92, G9, G4 และ G6 แตกต่างกันอย่างไร?

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุว่า G92 เป็นมาตรฐานและ G9, G4 และ G6 เป็นทางเลือก แต่ไม่มีการเปรียบเทียบประสิทธิภาพโดยละเอียด การเลือกจึงควรขึ้นอยู่กับข้อกำหนดในการติดตั้งและขนาด

หมายเลขรุ่นเพียงอย่างเดียวเพียงพอที่จะสั่งซีล M74D ทดแทนหรือไม่

ไม่เสมอไป การจับคู่ที่เชื่อถือได้มากขึ้นควรรวมถึงขนาดเพลา ขนาดการติดตั้ง การจัดที่นั่ง และเงื่อนไขการทำงาน นอกเหนือจากการกำหนดรุ่น

ตารางขนาด M74D

ขนาดแสดงเป็นมิลลิเมตร ชื่อรุ่นด้านล่างใช้ชื่อรุ่น M74D ที่หันหน้าไปทาง Qixing
