Z2 ซีลแบบสปริงเดี่ยว
ต้องการแมคคานิคอลซีลสปริงเดี่ยวอุณหภูมิกว้างหรือไม่? ซีลเชิงกล Qixing Z2 สปริงเดี่ยวจับอุณหภูมิ -40°C ถึง +200°C และ 15 ม./วินาที ในขนาดเพลาตั้งแต่ 10 มม. ถึง 100 มม. ในฐานะโรงงานซีลเชิงกลของจีน Qixing จัดหาผู้ผลิตปั๊ม OEM และผู้จัดจำหน่ายพร้อมซีล Z2 ขายส่งในราคาที่แข่งขันได้ ขอใบเสนอราคาวันนี้
ซีลเชิงกลสปริงเดี่ยว Qixing Z2 เป็นแบบโอริงที่สร้างขึ้นสำหรับน้ำ สิ่งปฏิกูล น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง ในช่วงการทำงานที่กว้างกว่าซีลยางร้อง เป็นไปตามซองมาตรฐาน Type 2 / 502 ที่ใช้ในปั๊มแรงเหวี่ยง ปั๊มเพิ่มแรงดัน และปั๊มถ่ายเทสารเคมี
ซีลเชิงกล Z2 ต่างจากซีลยางเบลโลว์ตรงที่ใช้โอริงอีลาสโตเมอร์ (NBR, EPDM หรือ FKM) เป็นซีลรอง ให้ประสิทธิภาพที่มั่นคงตั้งแต่ -40°C ถึง +200°C สูงสุด 1.0 MPa และความเร็วเพลา 15 ม./วินาที Qixing ผลิตช่วงขนาด Z2 ทั้งหมดตั้งแต่ 10 มม. ถึง 100 มม. ภายในบริษัท โดยจัดหาผู้ประกอบปั๊ม OEM ผู้จัดจำหน่าย MRO และผู้ซื้อขายส่งทั่วโลก ติดต่อทีมงานของเราเพื่อซื้อซีลเครื่องกล Qixing Z2 ในราคาโรงงาน
พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)
สภาพการใช้งานและวัสดุ
| พารามิเตอร์ | ค่า | พารามิเตอร์ | ค่า |
| เส้นผ่านศูนย์กลางเพลา (d) | 10 - 100 มม | แหวนเครื่องเขียน | SiC / TC / คาร์บอน |
| อุณหภูมิ | -40°ซ ~ +200°ซ | แหวนโรตารี | SiC / คาร์บอน / TC |
| ความดัน | ≤ 1.0 เมกะปาสคาล | ซีลรอง (โอริง) | NBR / EPDM / FKM |
| ความเร็วเพลา | ≤ 15 ม./วินาที | สปริงและชิ้นส่วนโลหะ | เอสเอส304/เอสเอส316 |
| การหมุน | แบบสองทิศทาง | โมเดลที่เทียบเท่า | ซองมาตรฐาน ชนิด 2 / 502 |

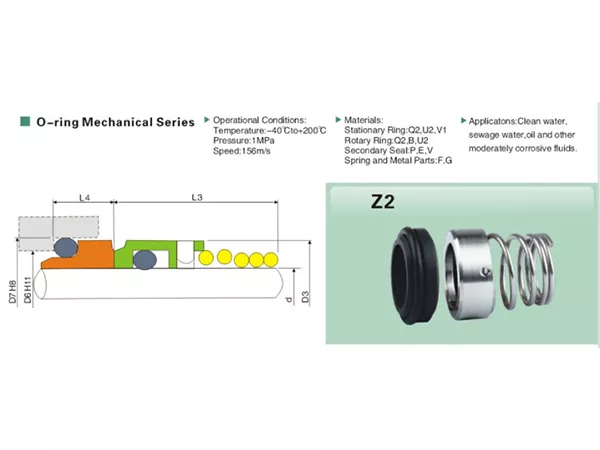

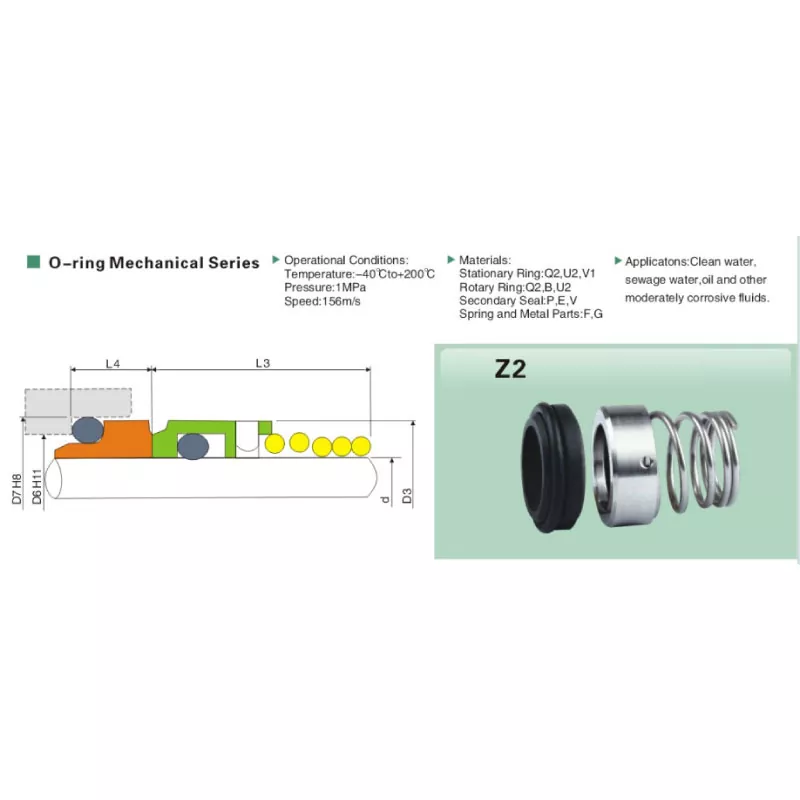

ตารางขนาด (ทุกขนาดเป็นมม.)
| แบบอย่าง | d | D7 | D6 | D3 | L3 | L4 |
| Z2-10 | 10 | 18.10 | 14 | 19.00 | 15.00 | 5.50 |
| Z2-11 | 11 | 20.60 | 16.5 | 21.00 | 18.00 | 5.50 |
| Z2-12 | 12 | 20.60 | 16.5 | 21.00 | 18.00 | 5.50 |
| Z2-13 | 13 | 23.10 | 19 | 23.00 | 22.00 | 6.00 |
| Z2-14 | 14 | 23.10 | 19 | 23.00 | 22.00 | 6.00 |
| Z2-15 | 15 | 26.90 | 21 | 24.00 | 22.00 | 7.00 |
| Z2-16 | 16 | 26.90 | 21 | 26.00 | 23.00 | 7.00 |
| Z2-18 | 18 | 30.90 | 25 | 29.00 | 24.00 | 7.00 |
| Z2-19 | 19 | 30.90 | 25 | 31.00 | 25.00 | 8.00 |
| Z2-20 | 20 | 30.90 | 25 | 31.00 | 25.00 | 8.00 |
| Z2-21 | 21 | 35.40 | 30 | 33.00 | 25.00 | 8.00 |
| Z2-22 | 22 | 35.40 | 30 | 33.00 | 25.00 | 8.00 |
| Z2-23 | 23 | 35.40 | 30 | 35.00 | 27.00 | 8.00 |
| Z2-24 | 24 | 35.40 | 30 | 35.00 | 27.00 | 8.00 |
| Z2-25 | 25 | 38.20 | 33 | 36.00 | 27.00 | 8.00 |
| Z2-26 | 26 | 38.20 | 33 | 36.00 | 27.00 | 8.50 |
| Z2-28 | 28 | 43.30 | 38 | 40.00 | 29.00 | 9.00 |
| Z2-30 | 30 | 43.30 | 38 | 43.00 | 30.00 | 9.00 |
| Z2-32 | 32 | 43.30 | 38 | 46.00 | 30.00 | 9.00 |
| Z2-33 | 33 | 53.50 | 45 | 46.00 | 39.00 | 11.50 |
| Z2-34 | 34 | 53.50 | 45 | 49.00 | 39.00 | 11.50 |
| Z2-35 | 35 | 53.50 | 45 | 49.00 | 39.00 | 11.50 |
| Z2-36 | 36 | 53.50 | 45 | 49.00 | 39.00 | 11.50 |
| Z2-37 | 37 | 53.50 | 45 | 49.00 | 39.00 | 11.50 |
| Z2-38 | 38 | 60.50 | 52 | 53.00 | 39.00 | 11.50 |
| Z2-40 | 40 | 60.50 | 52 | 56.00 | 39.00 | 11.50 |
| Z2-42 | 42 | 60.50 | 52 | 59.00 | 39.00 | 11.50 |
| Z2-43 | 43 | 60.50 | 52 | 59.00 | 39.00 | 11.50 |
| Z2-44 | 44 | 65.50 | 57 | 61.00 | 41.00 | 11.50 |
| Z2-45 | 45 | 65.50 | 57 | 61.00 | 41.00 | 11.50 |
| Z2-48 | 48 | 65.50 | 57 | 64.00 | 41.00 | 11.50 |
| Z2-50 | 50 | 72.50 | 64 | 66.00 | 45.00 | 11.50 |
| Z2-55 | 55 | 72.50 | 64 | 71.00 | 47.00 | 11.50 |
| Z2-60 | 60 | 79.30 | 72 | 78.00 | 49.00 | 11.50 |
| Z2-65 | 65 | 84.50 | 77 | 84.00 | 51.00 | 11.50 |
| Z2-70 | 70 | 89.50 | 82 | 89.00 | 51.00 | 11.50 |
| Z2-75 | 75 | 94.50 | 87 | 98.00 | 57.00 | 11.50 |
| Z2-80 | 80 | 99.50 | 92 | 100.00 | 59.00 | 11.50 |
| Z2-85 | 85 | 105.50 | 98 | 107.00 | 59.00 | 13.50 |
| Z2-90 | 90 | 111.50 | 105 | 111.00 | 62.00 | 13.50 |
| Z2-95 | 95 | 116.50 | 110 | 119.00 | 62.00 | 13.50 |
| Z2-100 | 100 | 119.50 | 114 | 123.80 | 75.00 | 13.50 |
คุณสมบัติของผลิตภัณฑ์และการใช้งาน
คุณสมบัติที่สำคัญ
- ขอบเขตการทำงานที่กว้าง — ซีลเชิงกล Z2 ทำงานตั้งแต่ -40°C ถึง +200°C และสูงถึง 15 ม./วินาที ซึ่งเป็นช่วงที่กว้างกว่าซีลยางเบลโลว์มาตรฐาน
- ซีลรองโอริง — ง่ายต่อการตรวจสอบและเปลี่ยน โอริง FKM ทำให้ซีลเชิงกลสปริงเดี่ยว Z2 เหมาะสำหรับสื่อที่มีฤทธิ์กัดกร่อนปานกลาง
- การติดตั้งขนาดกะทัดรัด — ความยาวแกนสั้น (L3 ตั้งแต่ 15 ถึง 75 มม.) ช่วยให้ Z2 พอดีกับช่องซีลปั๊มที่แน่นหนา โดยที่ซีลแบบเบลโลว์ไม่สามารถทำได้
- การทดแทนแบบดรอปอิน — ขนาดซองจดหมายของ Qixing Z2 เป็นไปตามมาตรฐาน Type 2/502 ดังนั้นซีลจึงเปลี่ยนกับช่องซีลสปริงเดี่ยวโอริงที่ใช้กันอย่างแพร่หลายโดยไม่ต้องดัดแปลงปั๊ม
การใช้งานทั่วไป
- น้ำแบบแรงเหวี่ยงและปั๊มน้ำเพิ่มแรงดันในระบบ HVAC และการบริการอาคาร
- เครื่องสูบน้ำเสียอุตสาหกรรม สารละลายและระบายน้ำ
- ปั๊มถ่ายเทสารเคมีและยาที่จัดการของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง
- ปั๊มหมุนเวียนน้ำมันร้อนและของเหลวความร้อน (พร้อมโอริง FKM)
- ปั๊มเกรดอาหารและปั๊ม Clean-in-Place (CIP) พร้อมโอริง EPDM
- การผลิตปั๊ม OEM — จำหน่ายซีลเชิงกล Z2 แบบขายส่งสำหรับการสร้างฉลากส่วนตัว
รายละเอียดการผลิต
การขัดหน้าซีลกำหนดความน่าเชื่อถือของ Z2 Qixing ตักแต่ละหน้าให้มีความเรียบ ≤ 0.0009 มม. (แถบแสงฮีเลียม ≤ 3 ดวง) ตรวจสอบด้วยเครื่องทดสอบแสงแบบเอกรงค์เดียว การควบคุมความเรียบอย่างแน่นหนาคือสิ่งที่ทำให้ซีลเชิงกล Qixing Z2 มีอายุการใช้งานโดยไม่มีการรั่วซึมภายใต้การทำงานที่อุณหภูมิสูง
โอริงทุกอันถูกหล่อขึ้นจากสารประกอบที่บ่มด้วยเปอร์ออกไซด์ — NBR สำหรับน้ำและไฮโดรคาร์บอนอ่อน, EPDM สำหรับน้ำร้อนและสารเคมีอ่อน, FKM สำหรับอุณหภูมิที่สูงขึ้น และของเหลวที่มีฤทธิ์รุนแรง หน้าคาร์บอนชุบเรซิน SiC เป็น SSiC เผาผนึกไร้แรงดัน และทังสเตนคาร์ไบด์ใช้ YG6/YG8 พันธะโคบอลต์
ซีลเชิงกล Z2 แต่ละตัวมีการกำหนดขนาด ตรวจสอบความเรียบ ทดสอบโหลดสปริง และตรวจสอบด้วยสายตาก่อนบรรจุ ขนาดสต็อกจะจัดส่งภายใน 3-7 วัน คำสั่งซื้อ OEM ที่กำหนดเองใน 15-25 วัน ติดต่อ Qixing เพื่อขอใบเสนอราคาซีลเชิงกล Z2 ในวันเดียวกันและส่วนลดจำนวนมากสำหรับคำสั่งซื้อขายส่ง
