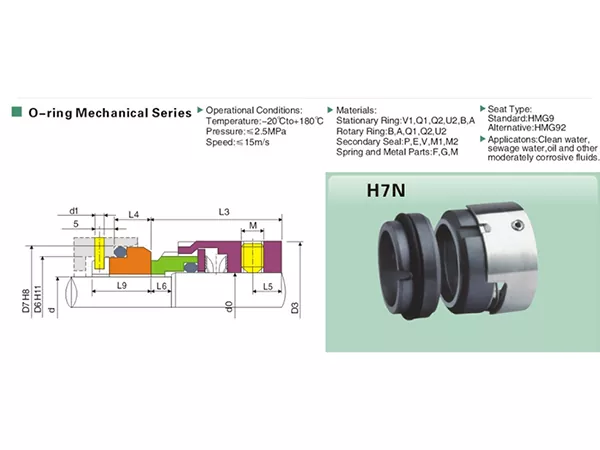

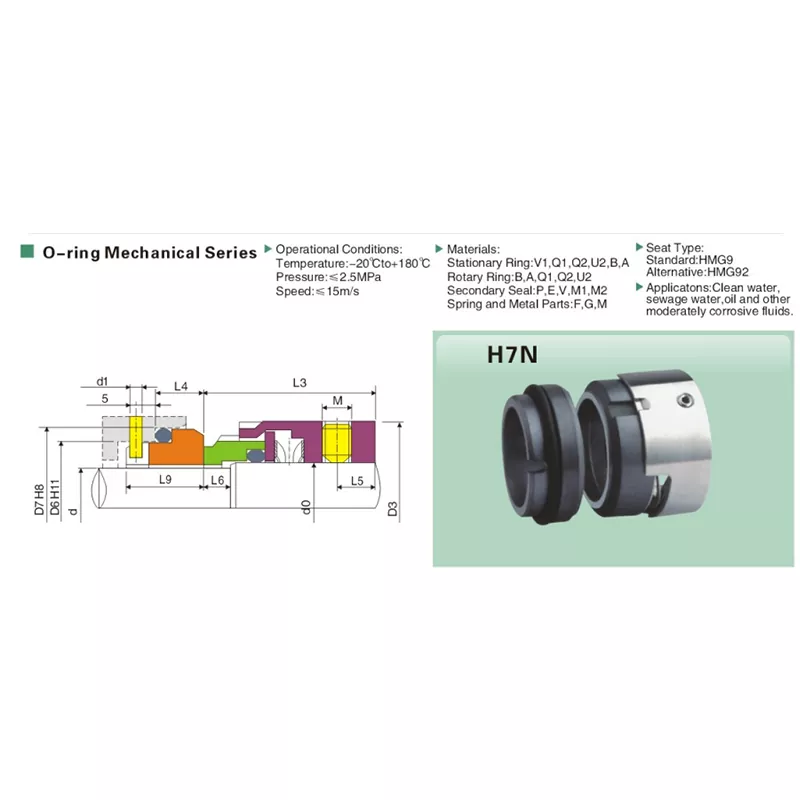

H7N แมคคานิคอลซีลแบบสปริงหลายตัว

Qixing H7N Multi Spring Mechanical Seal เป็นซีลเชิงกลโอริงที่ออกแบบมาสำหรับการใช้งานการจัดการของเหลวที่หลากหลาย มีจำหน่ายสำหรับขนาดเพลาตั้งแต่ 14 มม. ถึง 100 มม. และรองรับอุณหภูมิในการทำงานตั้งแต่ -20°C ถึง +180°C แรงดันสูงสุด 2.5 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที ซีลสามารถกำหนดค่าได้ด้วยการผสมหลายหน้า ซีลรอง สปริง และวัสดุชิ้นส่วนโลหะตามความต้องการใช้งาน

สารสื่อทั่วไปที่ระบุไว้สำหรับ H7N ได้แก่ น้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ ที่นั่งมาตรฐานคือ G9 โดยมี G92 เป็นทางเลือก

คุณสมบัติที่สำคัญ

• ซีลเชิงกลแบบสปริงหลายตัว H7N พร้อมการออกแบบซีลรองโอริง
• ขนาดเพลาที่ใช้ได้: 14-100 มม.
• ช่วงอุณหภูมิในการทำงาน: -20°C ถึง +180°C
• แรงดันใช้งานสูงสุด: 2.5 MPa
• ความเร็วเลื่อนสูงสุด: 15 ม./วินาที
• ประเภทที่นั่งมาตรฐาน: G9; ประเภทที่นั่งสำรอง: G92
• มีตัวเลือกรหัสวัสดุสำหรับวงแหวนที่อยู่นิ่ง วงแหวนหมุน ซีลรอง สปริง และชิ้นส่วนโลหะ
• เหมาะสำหรับน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ ตามที่ระบุไว้ในข้อมูลจำเพาะของผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

การใช้งาน

H7N Multi Spring Mechanical Seal สามารถพิจารณาได้สำหรับการจัดการอุปกรณ์:

• น้ำสะอาด
• น้ำเสีย
• น้ำมัน
• ของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ

สำหรับของเหลวที่อยู่นอกประเภทที่ระบุไว้เหล่านี้ ให้ยืนยันความเข้ากันได้ของใบหน้าและอีลาสโตเมอร์ก่อนเลือก

การเลือกใช้วัสดุ

ตัวเลือกวัสดุจะถูกระบุด้วยรหัสการเลือก รหัสที่ใช้ได้ ได้แก่:

• แหวนเครื่องเขียน: V1 / Q1 / Q2 / U2 / B / A
• วงแหวนหมุน: B / A / Q1 / Q2 / U2
• ซีลรอง: P / E / V / M1 / ​​M2
• สปริงและชิ้นส่วนโลหะ: F / G / M

วิธีการเลือกซีล H7N ที่เหมาะสม

เพื่อการยืนยันรุ่นและใบเสนอราคาที่รวดเร็วยิ่งขึ้น โปรดให้ข้อมูลต่อไปนี้พร้อมกับคำถามของคุณ:

• เส้นผ่านศูนย์กลางเพลาที่ต้องการ (d)
• สื่อการทำงาน/ของไหล
• อุณหภูมิในการทำงาน
• Operating pressure.
• ความเร็วในการหมุนหรือเลื่อน
• การรวมรหัสวัสดุที่จำเป็น หากระบุไว้แล้ว
• ประเภทที่นั่งที่ต้องการ (G9 หรือ G92) หากทราบ

ข้อควรพิจารณาในการออกแบบและการเลือก H7N

ผลิตภัณฑ์นี้จัดอยู่ในประเภท H7N โดยเป็นส่วนหนึ่งของซีรีส์ซีลเชิงกลโอริง และระบุว่าเป็นแบบสปริงหลายตัว สำหรับการเลือกผลิตภัณฑ์ ขั้นตอนที่สำคัญที่สุดคือการจับคู่ขนาดซีล ขีดจำกัดการทำงาน การจัดเรียงที่นั่ง และรหัสวัสดุให้ตรงกับอุปกรณ์จริงและสภาพของเหลว แทนที่จะอาศัยชื่อรุ่นเพียงอย่างเดียว

ซีรีส์ H7N ครอบคลุมเส้นผ่านศูนย์กลางเพลาตั้งแต่ 14 มม. ถึง 100 มม. เนื่องจากตารางมิติเปลี่ยนแปลงตามขนาดเพลา ผู้ซื้อที่เปลี่ยนซีลที่มีอยู่ควรเปรียบเทียบเส้นผ่านศูนย์กลางเพลาและขนาดการติดตั้งที่ระบุไว้ก่อนสั่งซื้อ สิ่งนี้สำคัญอย่างยิ่งเมื่อมีการจัดหา H7N เพื่อทดแทนซีลเชิงกลที่มีอยู่

ข้อมูลจำเพาะของผลิตภัณฑ์ให้ช่วงอุณหภูมิ -20°C ถึง +180°C แรงดันสูงสุด 2.5 MPa และความเร็วการเลื่อนสูงสุด 15 เมตร/วินาที ค่าเหล่านี้จะอธิบายขอบเขตการปฏิบัติงานที่ระบุไว้ แต่ขีดจำกัดการใช้งานขั้นสุดท้ายยังอาจขึ้นอยู่กับพื้นผิวที่เลือกและวัสดุอีลาสโตเมอร์ ตัวกลางที่ได้รับการจัดการ และเงื่อนไขของอุปกรณ์จริงด้วย เมื่อการใช้งานใกล้ถึงขีดจำกัดที่ระบุไว้ ให้จัดเตรียมข้อมูลการทำงานทั้งหมดเพื่อการยืนยัน

สำหรับที่นั่งแบบอยู่กับที่ G9 จะแสดงเป็นตัวเลือกมาตรฐาน และ G92 เป็นทางเลือก หากมีการจับคู่ซีลทดแทนกับการติดตั้งที่มีอยู่ ควรยืนยันประเภทที่นั่งและขนาดที่เกี่ยวข้องพร้อมกับชุดซีลแบบหมุน

การจับคู่การทดแทนและการจัดซื้อจัดจ้าง

สำหรับการสอบถามเกี่ยวกับการเปลี่ยนและการจัดซื้อ การกำหนดรุ่น H7N เป็นจุดเริ่มต้นที่มีประโยชน์ แต่ควรได้รับการสนับสนุนจากข้อมูลขนาดและการปฏิบัติงาน การระบุรายละเอียดต่อไปนี้สามารถลดการไปมาในระหว่างการยืนยันรุ่น:

• รุ่นซีลหรือข้อมูลอ้างอิงที่มีอยู่ ถ้ามี
• เส้นผ่านศูนย์กลางเพลาและขนาดการติดตั้งกุญแจ
• ข้อมูลปั๊มหรืออุปกรณ์ หากมี
• สารสื่อการทำงานและดูว่ามีของแข็งหรือส่วนประกอบที่มีฤทธิ์กัดกร่อนหรือไม่
• อุณหภูมิและความดันในการทำงานปกติและสูงสุด
• ความเร็วในการหมุนหรือความเร็วการเลื่อนที่ต้องการ
• ประเภทที่นั่งที่ต้องการและรหัสวัสดุรวมกัน หากระบุไว้แล้ว

หากซีลเดิมชำรุดหรือเครื่องหมายของโมเดลไม่ชัดเจน การจับคู่มิติจะมีความสำคัญเป็นพิเศษ ภาพถ่ายที่ชัดเจนของซีลเก่าพร้อมกับขนาดเพลาและสภาพการทำงานสามารถใช้เป็นข้อมูลสนับสนุนสำหรับการจับคู่ผลิตภัณฑ์ได้

หมายเหตุการเลือกแอปพลิเคชัน

ข้อมูลจำเพาะของผลิตภัณฑ์ประกอบด้วยน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ สำหรับซีรีส์นี้ หมวดหมู่เหล่านี้ครอบคลุมเงื่อนไขทางเคมีและการทำงานที่แตกต่างกัน ดังนั้นชื่อของเหลวเพียงอย่างเดียวจึงไม่เพียงพอที่จะระบุส่วนผสมของวัสดุขั้นสุดท้าย สำหรับสิ่งปฏิกูลหรือของเหลวที่มีอนุภาคแขวนลอย และสำหรับน้ำมันหรือตัวกลางที่มีฤทธิ์กัดกร่อนที่มีสารเติมแต่งที่ผิดปกติ ให้ระบุรายละเอียดตัวกลางตามจริงก่อนที่จะยืนยันวัสดุซีล

สำหรับการใช้งานนอกประเภทสื่อที่ระบุไว้ในข้อมูลจำเพาะของผลิตภัณฑ์ Qixing ควรตรวจสอบสภาพการทำงานที่ร้องขอและความเข้ากันได้ของวัสดุก่อนนำเสนอการกำหนดค่า วิธีนี้จะช่วยหลีกเลี่ยงการแสดงการอ้างสิทธิ์การใช้งานสากลที่ไม่รองรับสำหรับ H7N

เหตุใดจึงเลือก Qixing เป็นผู้ผลิต H7N ของคุณ

ในฐานะผู้ผลิตและโรงงานซีลกลสปริง H7N Qixing สามารถรองรับการจับคู่ผลิตภัณฑ์และการเลือกแบบกำหนดเองตามขนาดเพลา ขนาดการติดตั้ง สื่อการทำงาน และข้อมูลการปฏิบัติงาน หากต้องการสอบถามเกี่ยวกับการเปลี่ยนทดแทน โรงงานของเราสามารถตรวจสอบข้อมูลขนาดและรูปถ่ายพร้อมกับการอ้างอิงรุ่นก่อนเสนอราคา ขั้นตอนการทำงานที่อิงจากผู้ผลิตนี้ช่วยให้ผู้ซื้อยืนยันการกำหนดค่าที่ร้องขอ ในขณะเดียวกันก็รักษาการเลือกโดยยึดตามข้อมูลทางเทคนิคที่ให้มา

คำถามที่พบบ่อย

ซีลเชิงกลแบบสปริงหลายตัว H7N มีขนาดใดบ้าง

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุขนาด H7N ตั้งแต่เส้นผ่านศูนย์กลางเพลา 14 มม. ถึง 100 มม.

H7N มีขีดจำกัดการใช้งานเท่าใด

ช่วงการทำงานที่ระบุไว้คือ -20°C ถึง +180°C แรงดันสูงสุด 2.5 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที

H7N สามารถใช้กับของเหลวอะไรได้บ้าง?

ข้อมูลจำเพาะของผลิตภัณฑ์ประกอบด้วยน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ

มีที่นั่งประเภทใดบ้าง?

ที่นั่งมาตรฐานที่ระบุไว้คือ G9 และที่นั่งสำรองคือ G92

ฉันจะเลือกขนาด H7N ที่ถูกต้องได้อย่างไร

เริ่มต้นด้วยเส้นผ่านศูนย์กลางเพลา จากนั้นยืนยันข้อกำหนดด้านมิติและสภาวะการทำงานเทียบกับตารางขนาด

ฉันสามารถใช้ H7N กับของเหลวที่มีฤทธิ์กัดกร่อนรุนแรงได้หรือไม่

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุเฉพาะของเหลวที่มีฤทธิ์กัดกร่อนปานกลางเท่านั้น สำหรับสื่อที่มีฤทธิ์กัดกร่อนที่แข็งแกร่ง ควรยืนยันความเข้ากันได้ของวัสดุและสภาวะการทำงานที่สมบูรณ์ก่อนการเลือก

ฉันควรส่งข้อมูลใดสำหรับใบเสนอราคา H7N

ส่งเส้นผ่านศูนย์กลางเพลาที่ต้องการ ตัวกลางในการทำงาน อุณหภูมิในการทำงาน ความดัน ความเร็ว และข้อกำหนดที่นั่งหรือรหัสวัสดุที่ทราบ หากเป็นการสอบถามเพื่อทดแทน ให้รวมการอ้างอิงรุ่นที่มีอยู่และขนาดที่มีอยู่ด้วย

ตัวเลือก G9 และ G92 แตกต่างกันอย่างไร?

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุว่า G9 เป็นที่นั่งมาตรฐานและ G92 เป็นที่นั่งสำรอง ไม่มีการเปรียบเทียบประสิทธิภาพโดยละเอียด ดังนั้นตัวเลือกที่ถูกต้องควรได้รับการยืนยันจากข้อกำหนดการติดตั้งและขนาด

การผสมวัสดุ H7N สามารถเปลี่ยนแปลงสำหรับสื่อชนิดอื่นได้หรือไม่

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุรหัสวัสดุหลายรายการสำหรับวงแหวนที่อยู่นิ่ง วงแหวนหมุน ซีลรอง สปริง และชิ้นส่วนโลหะ ควรเลือกการผสมผสานขั้นสุดท้ายตามสื่อที่ใช้จัดการและสภาพการทำงาน

หมายเลขรุ่นเพียงอย่างเดียวเพียงพอที่จะสั่งซื้อซีล H7N ทดแทนหรือไม่

ไม่เสมอไป เพื่อให้การจับคู่การเปลี่ยนที่เชื่อถือได้มากขึ้น ให้ยืนยันเส้นผ่านศูนย์กลางเพลา ข้อมูลขนาด การจัดที่นั่ง และสภาพการทำงาน นอกเหนือจากการกำหนดรุ่น

สำหรับผู้ซื้อที่ค้นหาผู้ผลิตซีลเชิงกลแบบสปริงหลายตัว H7N โรงงานหรือซัพพลายเออร์ การจับคู่ขนาดและสภาพการใช้งานควรจะเสร็จสิ้นก่อนซื้อ Qixing สามารถรองรับการเลือกแบบกำหนดเองโดยตรวจสอบเส้นผ่านศูนย์กลางเพลา ปานกลาง ความดัน อุณหภูมิ ความเร็ว ประเภทของเบาะนั่ง และรหัสวัสดุที่มีอยู่ก่อนใบเสนอราคาโรงงานและการยืนยันการผลิต

ตารางขนาด H7N

ขนาดแสดงเป็นมิลลิเมตร ชื่อรุ่นด้านล่างใช้ชื่อ H7N ที่หันหน้าไปทาง Qixing
