Z1 ซีลแบบสปริงเดี่ยว
Qixing เป็นผู้ผลิตชั้นนำและซัพพลายเออร์ของซีลเชิงกลสปริงเดี่ยว Z1 ในประเทศจีน โดยเสนอขนาดเพลาขายส่งตั้งแต่ 16 มม. ถึง 100 มม. สำหรับปั๊มน้ำ ปั๊มน้ำเสีย และปั๊มเคมี ด้วยราคาโรงงานที่แข่งขันได้และบริการ OEM เต็มรูปแบบ เราคือพันธมิตรการปิดผนึกของจีนในระยะยาวที่เชื่อถือได้ของคุณ ขอใบเสนอราคาจาก Qixing วันนี้
ซีลเชิงกลสปริงเดี่ยว Qixing Z1 เป็นซีลเพลาหมุนอเนกประสงค์สำหรับปั๊มน้ำสะอาด ปั๊มน้ำเสีย ปั๊มจุ่ม และปั๊มเคมีเบาที่ใช้กับน้ำ น้ำมัน และตัวกลางที่มีฤทธิ์กัดกร่อนอ่อน เป็นไปตามซอง Type 21 ที่เป็นมาตรฐานอุตสาหกรรม ทำให้สามารถใช้งานร่วมกับช่องซีลสปริงเดี่ยวแบบยางเบลโลว์ที่ใช้กันอย่างแพร่หลายมากที่สุดในตลาด
สร้างขึ้นด้วยคอยล์สปริงเดี่ยวและซีลรองยางสูบลม ซีลเชิงกล Z1 ทำงานตั้งแต่ -20°C ถึง +150°C สูงสุด 1.0 MPa และ 13 เมตร/วินาที ในฐานะโรงงานซีลเชิงกล Z1 ของจีนที่มีการตัดเฉือน การขัด และการประกอบภายในบริษัท Qixing เป็นผู้จัดหาผู้สร้างปั๊ม OEM ผู้จัดจำหน่าย และผู้ซื้อ MRO ทั่วโลก ติดต่อเราเพื่อซื้อซีลเครื่องกล Qixing Z1 ในราคาโรงงานที่แข่งขันได้
พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)
สภาพการใช้งานและวัสดุ
| พารามิเตอร์ | ค่า | พารามิเตอร์ | ค่า |
| เส้นผ่านศูนย์กลางเพลา (d) | 16 - 100 มม | แหวนเครื่องเขียน | เซรามิก / SiC / TC |
| อุณหภูมิ | -20°ซ ~ +150°ซ | แหวนโรตารี | คาร์บอน / SiC / TC |
| ความดัน | 0 - 1.0 เมกะปาสคาล | ซีลรอง (เบลโลว์) | NBR / EPDM / FKM |
| ความเร็วเพลา | ≤ 13 ม./วินาที | สปริงและชิ้นส่วนโลหะ | เอสเอส304/เอสเอส316 |
| การหมุน | แบบสองทิศทาง | โมเดลที่เทียบเท่า | ซองมาตรฐาน ชนิด 21 |

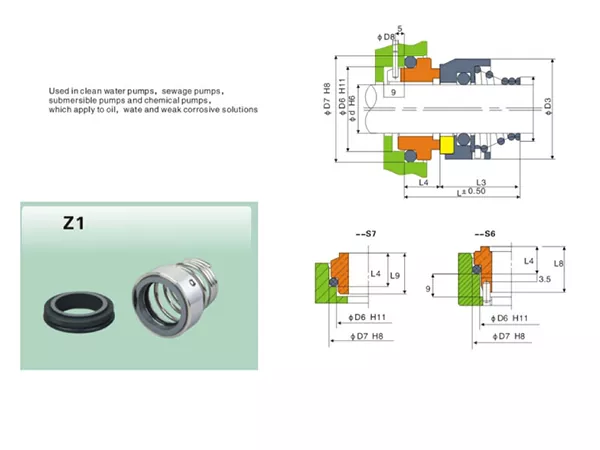

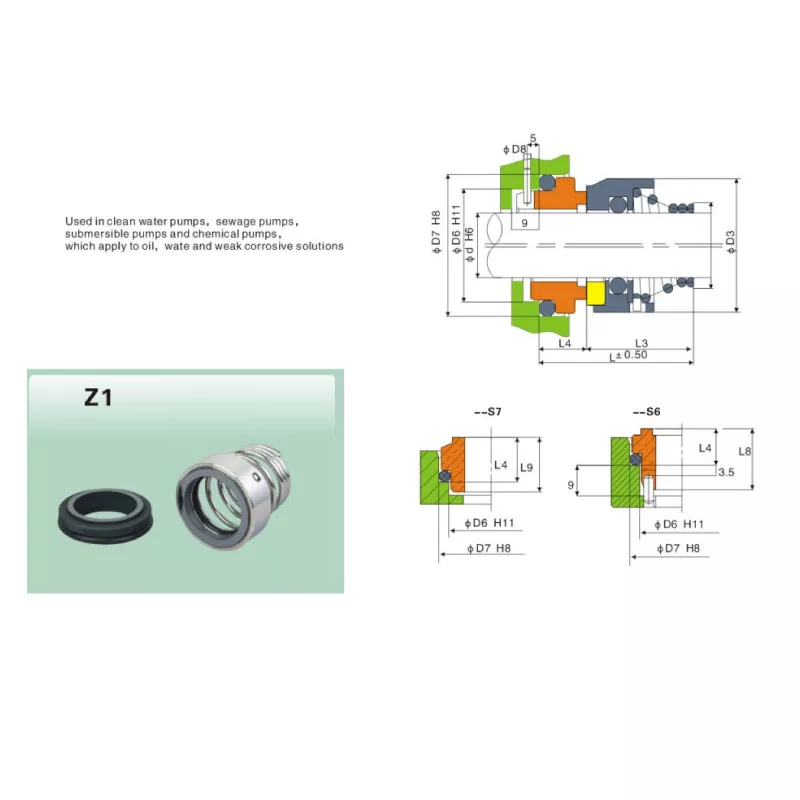

ตารางขนาด (ทุกขนาดเป็นมม.)
| แบบอย่าง | d | D3 | D6 | D7 | D8 | L | L3 | L4 | L8 | L9 |
| Z1-16 | 16 | 30 | 23 | 27 | 3 | 37.0 | 27.0 | 10 | 17.5 | 11.5 |
| Z1-18 | 18 | 32 | 27 | 33 | 3 | 37.5 | 27.5 | 10 | 17.5 | 12.0 |
| Z1-20 | 20 | 34 | 29 | 35 | 3 | 37.5 | 27.5 | 10 | 17.5 | 12.0 |
| Z1-22 | 22 | 36 | 31 | 37 | 3 | 37.5 | 27.5 | 10 | 17.5 | 12.0 |
| Z1-24 | 24 | 38 | 33 | 39 | 3 | 40.0 | 30.0 | 10 | 17.5 | 12.0 |
| Z1-25 | 25 | 39 | 34 | 40 | 3 | 40.0 | 30.0 | 10 | 17.5 | 12.0 |
| Z1-28 | 28 | 42 | 37 | 43 | 3 | 42.5 | 32.5 | 10 | 17.5 | 12.0 |
| Z1-30 | 30 | 44 | 39 | 45 | 3 | 42.5 | 32.5 | 10 | 17.5 | 12.0 |
| Z1-32 | 32 | 46 | 42 | 48 | 3 | 42.5 | 32.5 | 10 | 17.5 | 12.0 |
| Z1-33 | 33 | 48 | 42 | 48 | 3 | 42.5 | 32.5 | 10 | 17.5 | 12.0 |
| Z1-35 | 35 | 49 | 44 | 50 | 3 | 42.5 | 32.5 | 10 | 17.5 | 12.0 |
| Z1-38 | 38 | 54 | 49 | 56 | 4 | 45.0 | 32.0 | 13 | 20.0 | 14.5 |
| Z1-40 | 40 | 56 | 51 | 58 | 4 | 45.0 | 32.0 | 13 | 20.0 | 14.5 |
| Z1-43 | 43 | 59 | 54 | 61 | 4 | 45.0 | 32.0 | 13 | 20.0 | 14.5 |
| Z1-45 | 45 | 61 | 56 | 63 | 4 | 45.0 | 32.0 | 13 | 20.0 | 14.5 |
| Z1-48 | 48 | 66 | 59 | 66 | 4 | 45.0 | 32.0 | 13 | 20.0 | 14.5 |
| Z1-50 | 50 | 68 | 62 | 70 | 4 | 47.5 | 33.5 | 14 | 21.0 | 15.5 |
| Z1-55 | 55 | 71 | 67 | 75 | 4 | 47.5 | 33.5 | 14 | 21.0 | 15.5 |
| Z1-60 | 60 | 80 | 72 | 80 | 4 | 52.5 | 38.5 | 14 | 21.0 | 15.5 |
| Z1-65 | 65 | 85 | 77 | 85 | 4 | 52.5 | 38.5 | 14 | 21.0 | 15.5 |
| Z1-70 | 70 | 90 | 83 | 92 | 4 | 60.0 | 44.0 | 16 | 22.0 | 16.5 |
| Z1-75 | 75 | 93 | 88 | 97 | 4 | 60.0 | 44.0 | 16 | 22.0 | 16.5 |
| Z1-80 | 80 | 100 | 95 | 105 | 4 | 60.0 | 42.0 | 18 | 24.5 | 20.0 |
| Z1-85 | 85 | 105 | 100 | 110 | 4 | 60.0 | 42.0 | 18 | 24.5 | 20.0 |
| Z1-90 | 90 | 110 | 110 | 115 | 4 | 65.0 | 47.0 | 18 | 24.5 | 20.0 |
| Z1-95 | 95 | 115 | 119 | 120 | 4 | 65.0 | 47.0 | 18 | 24.5 | 20.0 |
| Z1-100 | 100 | 120 | 115 | 125 | 4 | 65.0 | 47.0 | 18 | 24.5 | 20.0 |
คุณสมบัติของผลิตภัณฑ์และการใช้งาน
คุณสมบัติที่สำคัญ
- วัสดุหลายหน้า — เซรามิก/คาร์บอนสำหรับน้ำสะอาด ซิลิคอนคาร์ไบด์/คาร์บอนสำหรับสิ่งปฏิกูลและสารกัดกร่อน ทังสเตนคาร์ไบด์/ทังสเตนคาร์ไบด์สำหรับงานทางเคมี ระบุรหัสวัสดุในการสั่งซื้อ
- การหมุนสองทิศทาง — สปริงพันแบบสมมาตรทำงานได้กับทั้งปั๊ม CW และ CCW ช่วยลดความยุ่งยากในการสต็อกสำหรับผู้จัดจำหน่ายซีลเชิงกล Z1
- สปริงชดเชยตัวเอง — คอยล์สปริงจะดันหน้าหมุนไปข้างหน้าเมื่อมีการสึกหรอ โดยคงแรงกดสัมผัสไว้ตลอดอายุการใช้งาน
- การทดแทนแบบดรอปอิน — ขนาดซองจดหมายของ Qixing Z1 เป็นไปตามมาตรฐาน Type 21 ที่ใช้กันทั่วทั้งอุตสาหกรรม ดังนั้นซีลจึงเปลี่ยนกับช่องยางด้านล่างแบบสปริงเดี่ยวทั่วไปโดยไม่ต้องดัดแปลงปั๊ม
การใช้งานทั่วไป
- ปั๊มจ่ายน้ำ บำบัด และหมุนเวียน HVAC
- ปั๊มน้ำเสียแบบจุ่มและระบายน้ำ
- ปั๊มจ่ายสารเคมีและจ่ายสารเคมีขนาดเบา (กรดอ่อน ด่าง ตัวทำละลาย)
- เกษตรกรรม การชลประทาน และเครื่องสูบน้ำ
- เครื่องทำความเย็นน้ำทะเลและปั๊มน้ำท้องเรือ
- การผลิตปั๊ม OEM — แหล่งจ่ายซีลเชิงกลสปริงเดี่ยว Z1 ที่มีฉลากส่วนตัว
รายละเอียดการผลิต
การขัดหน้าซีลเป็นขั้นตอนสำคัญ Qixing ตักทั้งสองหน้าจนมีความเรียบ ≤ 0.0009 มม. (แถบแสงฮีเลียม ≤ 3 แถบ) ได้รับการตรวจสอบแล้วโดยใช้เครื่องทดสอบความเรียบแบบเอกรงค์เดียว ซึ่งเป็นกุญแจสำคัญที่ทำให้ซีลเชิงกล Z1 มีอายุการใช้งานยาวนาน
วัสดุมาจากแหล่งและมีคุณสมบัติภายในบริษัท: เซรามิก Al₂O₃ 99%, SSiC เผาผนึกไร้แรงดัน, ทังสเตนคาร์ไบด์ YG6/YG8 เชื่อมโคบอลต์ และกราไฟท์คาร์บอนชุบด้วยเรซิน เครื่องสูบลมใช้ NBR, EPDM หรือ FKM ที่บ่มด้วยเปอร์ออกไซด์ซึ่งจับคู่กับสื่อของลูกค้า
ซีลเชิงกล Z1 ทุกตัวต้องผ่านการตรวจสอบขนาด การตรวจสอบความเรียบของผิวหน้า การทดสอบการรับน้ำหนักของสปริง และการตรวจสอบด้วยสายตาก่อนการบรรจุ ระยะเวลาดำเนินการคือ 3-7 วันสำหรับขนาดสต็อกและ 15-25 วันสำหรับคำสั่งซื้อที่กำหนดเองของ OEM ติดต่อ Qixing เพื่อขอใบเสนอราคาซีลเชิงกล Z1 ในวันเดียวกัน
