M74 แมคคานิคอลซีลแบบสปริงหลายตัว
Qixing M74 Multi Spring Mechanical Seal เหมาะกับช่องปั๊มเกือบทุกแบบของยุโรป พิกัดอยู่ที่ +190C และ 1.2 MPa ในเพลาขนาด 14 มม. ถึง 100 มม. เป็นซีลเชิงกลแบบสปริงหลายตัวเพื่อระบุว่าเมื่อใดความยืดหยุ่นของช่องเบาะนั่งและการบริการที่อุณหภูมิสูงมีความสำคัญมากกว่าแรงดันสูงสุด ซื้อโดยตรงจากโรงงาน Qixing ในประเทศจีน
โดยสรุป
| ประเภทที่นั่ง | มาตรฐาน G9 (DIN 24960); ทางเลือก G4 และ G6 |
| อุณหภูมิ | -20°C ถึง +190°C (อีลาสโตเมอร์ FKM) |
| ความดัน | ≤ 1.2 เมกะปาสคาล |
| ความเร็วเพลา | ≤ 15 ม./วินาที |
| ขนาดเพลา | 14 มม. ถึง 100 มม. (30 ขนาด) |
| การก่อสร้าง | คอยล์สปริงหลายตัว ปลายเดี่ยว สองทิศทาง |
| เวลานำ | สต็อก 3-7 วัน; 15-25 วัน OEM ที่กำหนดเอง |
ประเภทที่นั่งสามประเภท ช่วงซีลหนึ่งชุด
ที่นั่งคือสิ่งที่ตัดสินว่าซีลจะหยดลงในช่องปั๊มที่กำหนดหรือไม่ M74 จัดส่งในที่นั่งมาตรฐานสามที่นั่ง ดังนั้นขนาดเดียวในสต๊อกจึงครอบคลุมรูปทรงปั๊มแรงเหวี่ยงส่วนใหญ่ในตลาด - ซึ่งเป็นสาเหตุที่ผู้จัดจำหน่าย MRO สามารถเปลี่ยน SKU ซีลเดิมหลายรายการด้วย M74 เพียงเครื่องเดียว:
- G9 (ดิน 24960) -ที่นั่งมาตรฐานและโปรไฟล์ยุโรปที่พบมากที่สุด ประมาณ 70% ของคำสั่งซื้อ M74 จัดส่งมาพร้อมกับมัน
- G4 -โปรไฟล์ช่องลึกสำหรับเรือนปั๊มยุโรปรุ่นเก่า
- G6 -ช่องสไตล์ API สำหรับตัวปั๊มสมัยใหม่
ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า | พารามิเตอร์ | ค่า |
| เส้นผ่านศูนย์กลางเพลา | 14 มม. ถึง 100 มม | ใบหน้านิ่ง | SiC / TC / เซรามิก |
| อุณหภูมิ | -20°ซ ถึง +190°ซ | หน้าหมุน | คาร์บอน / SiC / TC |
| ความดัน | ≤ 1.2 เมกะปาสคาล | อีลาสโตเมอร์ | NBR / EPDM / FKM |
| ความเร็วเพลา | ≤ 15 ม./วินาที | สปริงและโลหะ | เอสเอส304/เอสเอส316 |

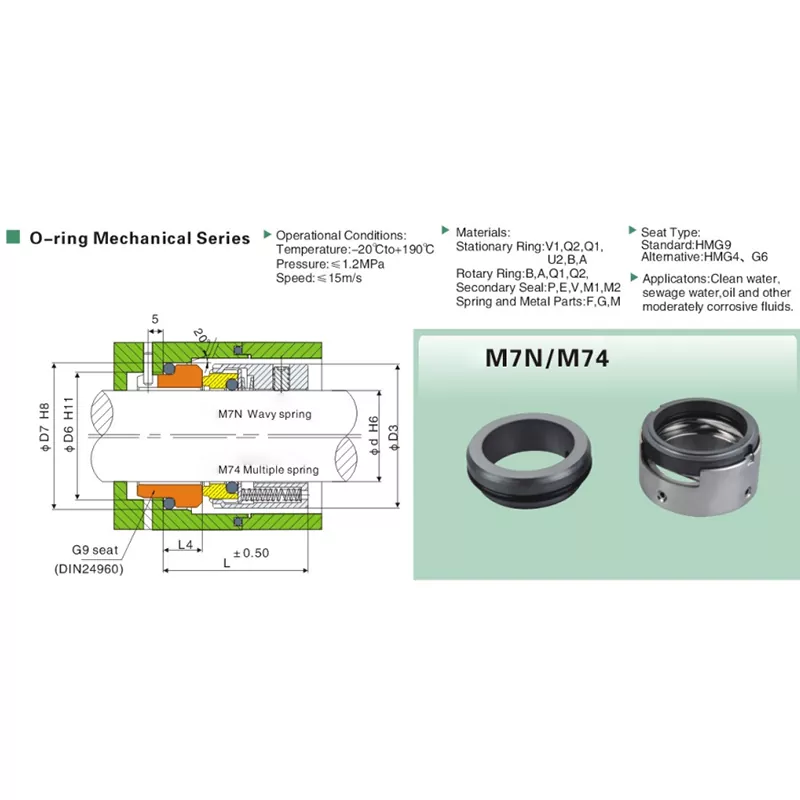

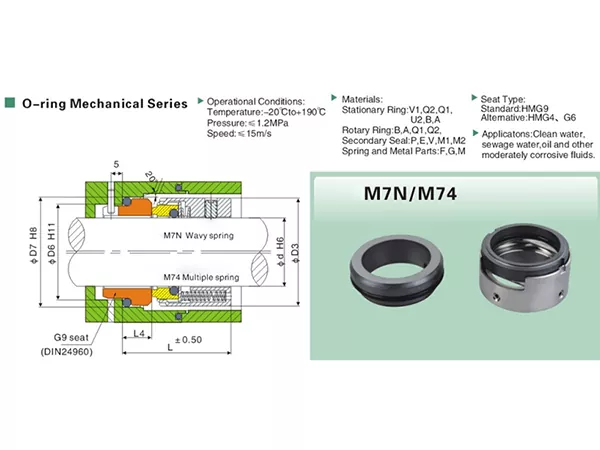

แผนภูมิขนาด
ขนาดทั้งหมดเป็นมิลลิเมตร ตรวจสอบเส้นผ่านศูนย์กลางเพลาที่ช่องซีลก่อนสั่งซื้อ
| แบบอย่าง | d | D3 | D6 | D7 | L | L4 |
| เอ็ม74-14 | 14 | 25.0 | 21 | 25.0 | 35.0 | 10.0 |
| เอ็ม74-16 | 16 | 27.0 | 23 | 27.0 | 35.0 | 10.0 |
| เอ็ม74-18 | 18 | 33.0 | 27 | 33.0 | 37.5 | 11.5 |
| เอ็ม74-20 | 20 | 35.0 | 29 | 35.0 | 37.5 | 11.5 |
| เอ็ม74-22 | 22 | 37.0 | 31 | 37.0 | 37.5 | 11.5 |
| เอ็ม74-24 | 24 | 39.0 | 33 | 39.0 | 40.0 | 11.5 |
| เอ็ม74-25 | 25 | 40.0 | 34 | 40.0 | 40.0 | 11.5 |
| เอ็ม74-28 | 28 | 43.0 | 37 | 43.0 | 42.5 | 11.5 |
| เอ็ม74-30 | 30 | 45.0 | 39 | 45.0 | 42.5 | 11.5 |
| เอ็ม74-32 | 32 | 48.0 | 42 | 48.0 | 42.5 | 11.5 |
| เอ็ม74-33 | 33 | 48.0 | 42 | 48.0 | 42.5 | 11.5 |
| เอ็ม74-35 | 35 | 50.0 | 44 | 50.0 | 45.0 | 11.5 |
| เอ็ม74-38 | 38 | 55.0 | 49 | 56.0 | 45.0 | 14.0 |
| เอ็ม74-40 | 40 | 57.0 | 51 | 58.0 | 45.0 | 14.0 |
| เอ็ม74-43 | 43 | 60.0 | 54 | 61.0 | 45.0 | 14.0 |
| เอ็ม74-45 | 45 | 62.0 | 56 | 63.0 | 45.0 | 14.0 |
| เอ็ม74-48 | 48 | 65.0 | 59 | 66.0 | 45.0 | 14.0 |
| เอ็ม74-50 | 50 | 67.0 | 62 | 70.0 | 47.5 | 15.0 |
| เอ็ม74-53 | 53 | 70.0 | 65 | 73.0 | 47.5 | 15.0 |
| เอ็ม74-55 | 55 | 72.0 | 67 | 75.0 | 47.5 | 15.0 |
| เอ็ม74-58 | 58 | 79.0 | 70 | 78.0 | 52.5 | 15.0 |
| เอ็ม74-60 | 60 | 81.0 | 72 | 80.0 | 52.5 | 15.0 |
| เอ็ม74-63 | 63 | 84.0 | 75 | 83.0 | 52.5 | 15.0 |
| เอ็ม74-65 | 65 | 86.0 | 77 | 85.0 | 52.5 | 15.0 |
| เอ็ม74-68 | 68 | 89.0 | 81 | 90.0 | 52.5 | 18.0 |
| M74-70 | 70 | 91.0 | 83 | 92.0 | 60.0 | 18.0 |
| เอ็ม74-75 | 75 | 99.0 | 88 | 97.0 | 60.0 | 18.0 |
| เอ็ม74-80 | 80 | 104.0 | 95 | 105.0 | 60.0 | 18.2 |
| เอ็ม74-85 | 85 | 109.0 | 100 | 110.0 | 65.0 | 18.2 |
| เอ็ม74-90 | 90 | 114.0 | 105 | 115.0 | 65.0 | 18.2 |
| เอ็ม74-95 | 95 | 119.0 | 110 | 120.0 | 65.0 | 17.2 |
| เอ็ม74-100 | 100 | 124.0 | 115 | 125.0 | 65.0 | 17.2 |
วิธีระบุ M74 ของคุณ
สี่ตัวเลือกกำหนดลำดับของซีลแมคคานิคอลสปริงหลายตัว M74 ยืนยันแต่ละรายการตามใบเสนอราคา และ Qixing จะจัดการส่วนที่เหลือ:
- ขนาดเพลา -14 ถึง 100 มม. วัดที่ช่องซีล (ไม่ใช่แผ่นป้ายปั๊ม)
- ประเภทที่นั่ง -มาตรฐาน G9, G4 หรือ G6; ไม่มีการลงโทษระยะเวลารอคอยสำหรับทั้งสามอย่าง
- คู่หน้า -เซรามิก/คาร์บอน (น้ำสะอาด), SiC/คาร์บอน (น้ำเสีย), SiC/SiC (น้ำมันร้อน), TC/คาร์บอน (สารเคมีอ่อน), TC/TC (งานหนัก)
- อีลาสโตเมอร์ -NBR (น้ำ), EPDM (น้ำร้อน, CIP, สารเคมีอ่อน), FKM (ช่วง +190°C เต็มและตัวกลางที่มีฤทธิ์รุนแรง)
การใช้งาน
- กระบวนการทางเคมี - ปั๊มถ่ายเทและจ่ายสารเคมีที่มีฤทธิ์กัดกร่อนปานกลาง (อีลาสโตเมอร์ FKM)
- เภสัชกรรมและเทคโนโลยีชีวภาพ - ปั๊มถ่ายเทเกรด USP
- อาหาร เครื่องดื่ม และผลิตภัณฑ์จากนม - วงจร CIP และการถ่ายโอนผลิตภัณฑ์ (อีลาสโตเมอร์ EPDM)
- ห้องโรงงาน HVAC - น้ำเย็น น้ำร้อน และการไหลเวียนของคอนเดนเซอร์
- น้ำอุตสาหกรรมและน้ำเสีย - หน้าที่เพิ่มแรงดัน การขนถ่าย และสถานียก
- การผลิตปั๊ม OEM - จำหน่ายซีลแมคคานิคอลแบบสปริงหลายตัวสำหรับแพลตฟอร์มฉลากส่วนตัว
การผลิต
ใบหน้าถูกขัดให้มีความเรียบ ≤ 0.0009 มม. และตรวจสอบด้วยสายตา การทดสอบโหลดปิดแบบหลายสปริงเป็นแบทช์กับเกจหลัก มีการตรวจสอบ Durometer ของโอริงเมื่อการตรวจสอบเข้ามา ชิ้นส่วนที่ชำรุดจะถูกรื้อออกและไม่ได้นำกลับมาทำใหม่ ใบรับรองความสอดคล้อง ใบรับรองวัสดุ และรายงานมิติสามารถขอได้ โดยไม่มีค่าใช้จ่ายเพิ่มเติมสำหรับบัญชี OEM
ใบเสนอราคา
ส่งขนาดเพลา ประเภทเบาะนั่ง คู่หน้า และสื่อสำหรับใบเสนอราคาในวันเดียวกัน ขนาดสต็อกจัดส่ง 3-7 วัน; OEM คำสั่งซื้อที่กำหนดเอง 15-25 วัน ซื้อซีลเชิงกลแบบสปริงหลายตัว M74 โดยตรงจากโรงงาน Qixing ในประเทศจีนในราคา OEM และราคาขายส่ง
