891 แมคคานิคอลซีลแบบหลายสปริง
Qixing 891 Multi Spring Mechanical Seal เป็นซีลเชิงกลแบบสปริงหลายตัวสำหรับงานหนักพิกัด 2.5 MPa, -20C ถึง +180C ทั้งในขนาดเพลาเมตริก (25-100 มม.) และอิมพีเรียล (1.000"-4.000") รับซื้อขายส่งหรือOEMในราคาย่อมเยา ส่งคำถามตอนนี้!
แมคคานิคอลซีลแบบหลายสปริงใช้คอยล์สปริงขนาดเล็กหลายตัวกระจายอยู่รอบหัวซีลแทนที่จะเป็นสปริงขนาดใหญ่ตัวเดียว สปริงจะโหลดหน้าโรตารีเท่าๆ กันตลอดทาง ซึ่งช่วยให้การออกแบบทำงานที่แรงดันและความเร็วที่สูงกว่าซีลสปริงเดี่ยว:
- แรงดันสูง - สูงถึง 2.5 MPa เทียบกับประมาณ 1.0 MPa สำหรับซีลสปริงเดี่ยวทั่วไป
- การโหลดใบหน้าสม่ำเสมอ - ไม่มีการหมุนจุดสูง ใบหน้าจึงมีการสึกหรอสม่ำเสมอ
- ความเร็วและการเยื้องศูนย์ดีขึ้น - แรงสปริงที่สมดุลจะทำงานได้นุ่มนวลขึ้นที่รอบต่อนาทีสูง
สำหรับปั๊มเคมี ไฮโดรคาร์บอน และปั๊มกระบวนการ การออกแบบสปริงหลายตัวถือเป็นค่าเริ่มต้นทางวิศวกรรม 891 เป็นซีลเชิงกลแบบสปริงหลายตัวที่มีการจัดส่งมากที่สุดในโรงงาน Qixing
ทำไมผู้ซื้อถึงเลือก 891
เหตุผลสองประการที่เกินขอบเขต 2.5 MPa / 15 m/s ประการแรก เมตริกและอิมพีเรียลในแค็ตตาล็อกเดียว: โรงงานซีลของจีนเพียงไม่กี่แห่งมีสต็อกขนาดนิ้ว ดังนั้น 891 Multi Spring Mechanical Seal จึงเหมาะอย่างยิ่งสำหรับผู้ซื้อในอเมริกาเหนือ OEM ทางทะเล และ MRO น้ำมันและก๊าซที่ต้องการเพลาขนาดเสี้ยวนิ้ว ประการที่สอง ความยืดหยุ่นของวัสดุเต็มรูปแบบ: การผสมผสานระหว่างหน้าเซรามิก คาร์บอน SiC หรือ TC, อีลาสโตเมอร์ NBR / EPDM / FKM และสปริง SS304 / SS316 / Hastelloy ระบุไว้ในคำสั่งซื้อโดยไม่มีค่าเครื่องมือสูงกว่า MOQ
ข้อมูลจำเพาะ
| ความดัน | ≤ 2.5 เมกะปาสคาล |
| อุณหภูมิ | -20°ซ ถึง +180°ซ |
| ความเร็วเพลา | ≤ 15 ม./วินาที |
| ขนาดเพลา-เมตริก | 25 มม. ถึง 100 มม. (26 ขนาด) |
| ขนาดเพลา-อิมพีเรียล | 1.000" ถึง 4.000" (25 ขนาด ขั้นละ 1/8") |
| การก่อสร้าง | มัลติสปริง ปลายเดี่ยว |
| ใบหน้า | เซรามิก / คาร์บอน / SiC / TC |
| อีลาสโตเมอร์ | NBR / EPDM / FKM |
| สปริงและโลหะ | SS304 / SS316 (Hastelloy ตามคำขอ) |

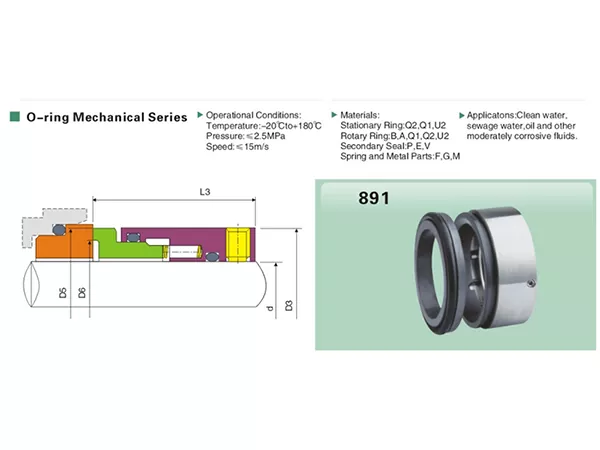

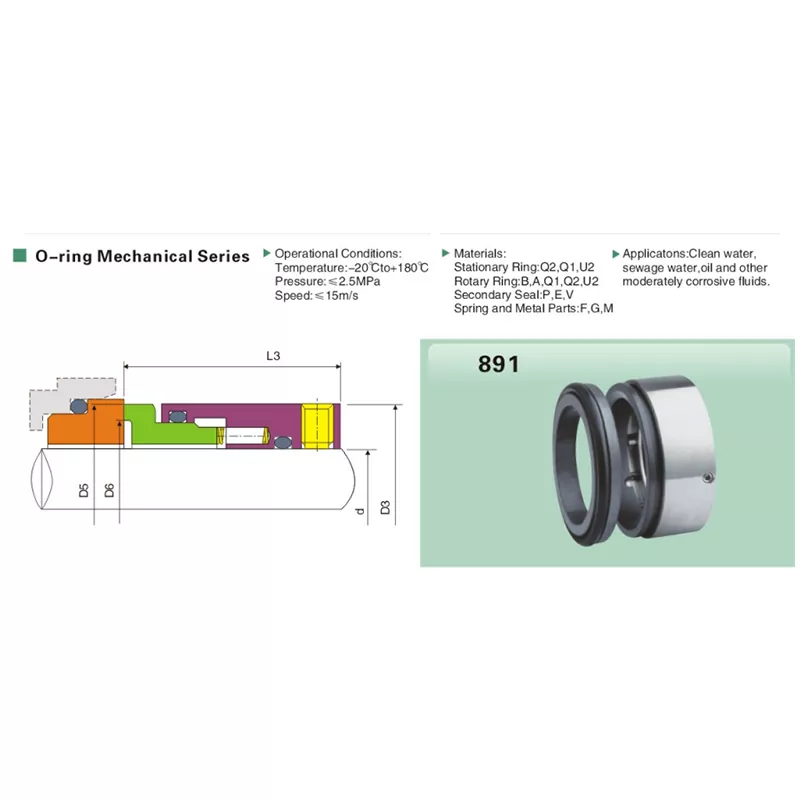

ขนาด - เมตริก (มม.)
เส้นผ่านศูนย์กลางเพลา d คือรูเจาะของซีล ยืนยันก่อนสั่งซื้อ
| แบบอย่าง | ง (มม.) | D5 | D6 | D3 | L3 |
| 891-25 | 25 | 37.5 | 32.5 | 39.3 | 34.9 |
| 891-28 | 28 | 40 | 35 | 42.3 | 34.9 |
| 891-30 | 30 | 42 | 37 | 44.5 | 34.9 |
| 891-32 | 32 | 44.5 | 39 | 46.0 | 44.4 |
| 891-33 | 33 | 45.5 | 40 | 47.5 | 44.4 |
| 891-35 | 35 | 47.5 | 42 | 49.0 | 44.4 |
| 891-38 | 38 | 50.5 | 45 | 52.5 | 44.4 |
| 891-40 | 40 | 53 | 47 | 55.6 | 44.4 |
| 891-42 | 42 | 56 | 50 | 58.7 | 44.4 |
| 891-43 | 43 | 56 | 50 | 58.7 | 44.4 |
| 891-45 | 45 | 58 | 52 | 60.3 | 44.4 |
| 891-48 | 48 | 61 | 55 | 63.5 | 44.4 |
| 891-50 | 50 | 63.6 | 57.6 | 66.7 | 44.4 |
| 891-53 | 53 | 67.8 | 61.8 | 69.8 | 44.4 |
| 891-55 | 55 | 67.8 | 61.8 | 69.8 | 44.4 |
| 891-58 | 58 | 70.8 | 64.8 | 73.0 | 44.4 |
| 891-60 | 60 | 73.5 | 67.5 | 76.2 | 44.4 |
| 891-63 | 63 | 76.5 | 70.5 | 79.4 | 44.4 |
| 891-65 | 65 | 79.5 | 73.5 | 82.6 | 44.4 |
| 891-70 | 70 | 83.4 | 76.9 | 85.7 | 44.4 |
| 891-75 | 75 | 90.4 | 83.9 | 96.8 | 44.4 |
| 891-80 | 80 | 94.2 | 87.7 | 100.0 | 44.4 |
| 891-85 | 85 | 100.3 | 93.3 | 106.4 | 44.4 |
| 891-90 | 90 | 104.9 | 97.4 | 109.5 | 44.4 |
| 891-95 | 95 | 110.5 | 102.5 | 115.9 | 44.4 |
| 891-100 | 100 | 116.9 | 108.9 | 122.2 | 44.4 |
ขนาด - อิมพีเรียล
ขนาดเพลานิ้วตั้งแต่ 1.000" ถึง 4.000" ในขั้น 1/8" รูในหน่วยมิลลิเมตร ช่วงอิมพีเรียลมีเอกลักษณ์เฉพาะของ Qixing ในขนาดและระยะเวลารอคอยสินค้านี้
| ขนาด | ง (มม.) | D5 (มม.) | D6 (มม.) | D3 (มม.) | L3 (มม.) |
| 1.000" | 25.4 | 37.5 | 32.5 | 39.3 | 44.4 |
| 1.125" | 28.5 | 40.0 | 35.0 | 42.3 | 44.4 |
| 1.250" | 31.7 | 44.5 | 39.0 | 46.0 | 44.4 |
| 1.375" | 34.9 | 47.5 | 42.0 | 49.0 | 44.4 |
| 1,500" | 38.1 | 50.5 | 45.0 | 52.5 | 44.4 |
| 1.625" | 41.2 | 55.0 | 49.0 | 57.2 | 44.4 |
| 1.750" | 44.4 | 58.0 | 52.0 | 60.3 | 44.4 |
| 1.875" | 47.6 | 61.0 | 55.0 | 63.5 | 44.4 |
| 2.000" | 50.8 | 63.6 | 57.6 | 66.7 | 44.4 |
| 2.125" | 53.9 | 67.8 | 61.8 | 69.8 | 44.4 |
| 2.250" | 57.1 | 70.8 | 64.8 | 73.0 | 44.4 |
| 2.375" | 60.3 | 73.5 | 67.5 | 76.2 | 44.4 |
| 2.500" | 63.5 | 76.5 | 70.5 | 79.4 | 44.4 |
| 2.625" | 66.6 | 79.5 | 73.5 | 82.6 | 44.4 |
| 2.750" | 69.8 | 86.4 | 76.9 | 85.7 | 44.4 |
| 2.875" | 73.0 | 88.4 | 79.9 | 88.9 | 44.4 |
| 3.000" | 76.2 | 90.4 | 83.9 | 96.8 | 44.4 |
| 3.125" | 79.3 | 94.2 | 87.7 | 100.0 | 44.4 |
| 3.250" | 82.5 | 97.3 | 90.3 | 103.2 | 44.4 |
| 3.375" | 85.7 | 100.3 | 93.3 | 106.4 | 44.4 |
| 3.500" | 88.9 | 104.9 | 97.4 | 109.5 | 44.4 |
| 3.625" | 92.0 | 106.9 | 99.4 | 112.7 | 44.4 |
| 3.750" | 95.2 | 110.5 | 102.5 | 115.9 | 44.4 |
| 3.875" | 98.4 | 113.7 | 105.7 | 119.0 | 44.4 |
| 4.000" | 101.6 | 116.9 | 108.9 | 122.2 | 44.4 |
การใช้งาน
- กระบวนการทางเคมี - การถ่ายโอนกรด ด่าง และตัวทำละลาย (ผิวหน้า FKM + TC/SiC)
- การกลั่นน้ำมันและปิโตรเคมี - ปั๊มไฮโดรคาร์บอนเบาและหนัก
- น้ำและน้ำเสีย - เครื่องฉีดน้ำแรงดันสูงและปั๊มยก
- เยื่อกระดาษและกระดาษ - สุราดำ, น้ำขาว, สารช่วยหม้อต้มเพื่อการฟื้นฟู
- การเดินเรือและการต่อเรือ - การระบายความร้อนด้วยน้ำทะเล บัลลาสต์ การขนถ่ายสินค้า (ขนาดอิมพีเรียล)
- การทำเหมือง - การถ่ายโอนสารละลายด้วยคู่หน้า TC/TC
- รับผลิตปั๊ม OEM - ขายส่งแมคคานิคอลซีลหลายสปริง
การผลิต
ใบหน้าถูกขัดให้มีความเรียบ ≤ 0.0009 มม. และตรวจสอบด้วยสายตา การทดสอบโหลดแบบสปริงหลายชุดโดยเทียบกับเกจหลัก สปริงโลหะวิทยาจับคู่กับสื่อตามลำดับ ตราประทับแต่ละอันมีหมายเลขล็อตที่สามารถตรวจสอบย้อนกลับได้ ใบรับรองความสอดคล้องและใบรับรองวัสดุจะจัดส่งพร้อมกับคำสั่งซื้อโดยไม่มีค่าใช้จ่ายเพิ่มเติมสำหรับบัญชี OEM และ MRO
คำถามที่พบบ่อย
891 แตกต่างจากซีลสปริงเดี่ยวอย่างไร
ซีลสปริงเดี่ยวจะโหลดผิวหน้าที่จุดหนึ่งซึ่งหมุนไปพร้อมกับเพลา ทำให้เกิดการสึกหรอไม่สม่ำเสมอและปิดฝาไว้ใกล้ 1.0 MPa 891 ใช้สปริงหลายตัวเพื่อการบรรทุกที่สม่ำเสมอและมีความสามารถในการรับแรงกดประมาณ 2.5 เท่า การออกแบบสปริงหลายตัวที่สูงกว่า 1.0 MPa หรือ 13 ม./วินาที คือตัวเลือกมาตรฐาน
แรงดันสูงสุดของ 891 คือเท่าไร?
2.5 MPa ต่อเนื่อง สองทิศทาง เดือยแรงดันสูงแบบสั้นนั้นสามารถทนได้ แต่ควรตรวจสอบกับ Qixing ในใบเสนอราคา เพื่อระบุคู่หน้าและเกรดสปริงที่ถูกต้อง
คุณจัดหา 891 ในขนาดเพลาอิมพีเรียลหรือไม่
ใช่ - 1.000" ถึง 4.000" ในขั้น 1/8" ควบคู่ไปกับหน่วยเมตริก 25-100 มม. เรือของ Imperial มีระยะเวลารอคอยสินค้าเดียวกันกับหน่วยเมตริก โดยไม่มีค่าบริการเครื่องมือเพิ่มเติมเกินกว่า MOQ
891 สามารถจัดการกับสารเคมีที่มีฤทธิ์รุนแรงได้หรือไม่
ด้วยผิวหน้า TC/SiC หรือ TC/TC และอีลาสโตเมอร์ FKM จึงสามารถจัดการกับกรด ด่าง และตัวทำละลายที่มีความอ่อนถึงปานกลางได้ สำหรับกรดแก่หรืองานก้าวร้าวที่อุณหภูมิสูง ให้ใช้ซีลเชิงกลทนสารเคมี Qixing 58B / 59B แทน
ใบเสนอราคา
ส่งขนาดเพลา คู่วัสดุผิวหน้า และสื่อสำหรับใบเสนอราคาภายในวันเดียวกัน ขนาดสต็อกจัดส่ง 3-7 วัน; OEM คำสั่งซื้อที่กำหนดเอง 15-25 วัน ซื้อซีลเชิงกลแบบสปริงหลายตัว 891 โดยตรงจากโรงงาน Qixing ในประเทศจีนในราคา OEM และราคาขายส่ง
