Z4 ซีลแบบสปริงเดี่ยว
หากคุณต้องการค้นหาโรงงานที่สามารถให้บริการขายส่งและปรับแต่งได้ คุณสามารถพิจารณาเราได้ Qixing มุ่งเน้นไปที่การผลิตซีลกลสปริงเดี่ยว Z4 และการค้าทั่วโลกตลอดหลายปีที่ผ่านมา
ซีลเชิงกลสปริงเดี่ยว Z4 เป็นรุ่นที่นั่งลึกของตระกูลสปริงเดี่ยวโอริงของ Qixing ใช้เบาะนั่งมาตรฐาน G4 ซึ่งเป็นโครงช่องลึกที่ติดตั้งกับปั๊มแรงเหวี่ยงรุ่นเก่าและที่ผลิตโดยเยอรมันจำนวนมาก โดยที่เบาะนั่ง G9 ที่ตื้นกว่าของ Z3 จะนั่งไม่ถูกต้อง ขนาดเพลาวิ่ง 10 มม. ถึง 80 มม. อัตรา -20°C ถึง +180°C, 1.0 MPa และ 15 ม./วินาที ซื้อโดยตรงจากโรงงาน Qixing ในประเทศจีน
หากซีลสำหรับเปลี่ยนยังคงรู้สึกภาคภูมิใจกับตัวเรือนปั๊มหรือรั่วรอบๆ ที่นั่ง ช่องดังกล่าวมักจะเป็นโปรไฟล์ G4 ที่ลึกกว่า และ Z4 ก็มีขนาดที่พอดี Qixing เป็นผู้จัดหาซีลเชิงกลสปริงเดี่ยว Z4 ให้กับผู้สร้างปั๊ม OEM ผู้จัดจำหน่าย MRO และผู้ซื้อโดยตรงทั่วโลก พร้อมใบเสนอราคาภายในวันเดียวกันและระยะเวลารอสินค้า 3-7 วัน
ปั๊มของคุณใช้ที่นั่ง G4 หรือไม่?
โปรไฟล์เบาะนั่ง ไม่ใช่เส้นผ่านศูนย์กลางเพลา เป็นตัวตัดสินว่าซีลจะพอดีหรือไม่ สัญญาณสี่ประการชี้ไปที่เบาะนั่ง G4 (ช่องลึก) และดังนั้นจึงเป็น Z4 ไม่ใช่ Z3:
- เครื่องสูบน้ำเป็นแบบยุโรปหรือเยอรมันรุ่นเก่า หรือเป็นเครื่องรุ่นเก่าที่ยังคงให้บริการอยู่
- ซีลที่นั่ง G9 ภูมิใจกับผิวหน้าของตัวเรือน หรือจะไม่ล้างเบาะเมื่อติดตั้ง
- ช่องซีลนั้นลึกกว่าหัวซีลอย่างเห็นได้ชัด ทำให้เกิดช่องว่างด้านหลังเบาะนั่ง
- คู่มือซีลหรือปั๊มดั้งเดิมระบุตำแหน่งเบาะนั่ง G4 (หรือ DIN 24960 ยาว)
หากมีสิ่งเหล่านี้เกิดขึ้น ซีลเชิงกลสปริงเดี่ยว Z4 จะเป็นแบบดรอปอินพอดี เมื่อไม่แน่ใจ ให้ส่งยี่ห้อและรุ่นของปั๊ม Qixing หรือรูปถ่ายของช่องซีล จากนั้นทีมงานจะยืนยัน G4 กับ G9 ก่อนเสนอราคา
ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า | พารามิเตอร์ | ค่า |
| เส้นผ่านศูนย์กลางเพลา | 10 มม. ถึง 80 มม | ที่นั่งมาตรฐาน | G4 (ช่องลึก) |
| อุณหภูมิ | -20°ซ ถึง +180°ซ | ที่นั่งสำรอง | G6 / G13 |
| ความดัน | ≤ 1.0 เมกะปาสคาล | ใบหน้า | เซรามิก / SiC / TC / คาร์บอน |
| ความเร็วเพลา | ≤ 15 ม./วินาที | อีลาสโตเมอร์ | NBR / EPDM / FKM |
| การก่อสร้าง | สปริงเดี่ยว โอริง สองทิศทาง | สปริงและโลหะ | เอสเอส304/เอสเอส316 |
แผนภูมิขนาด

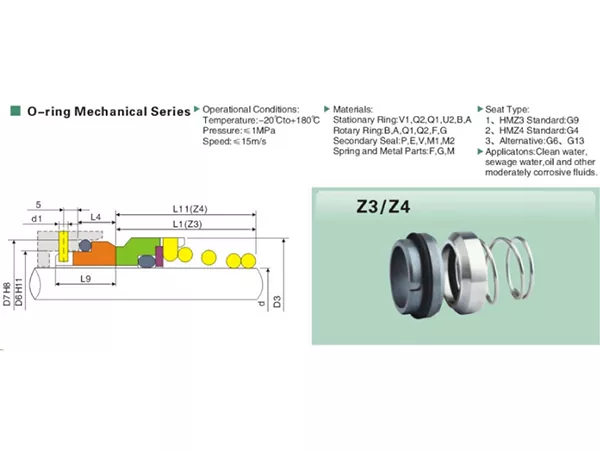

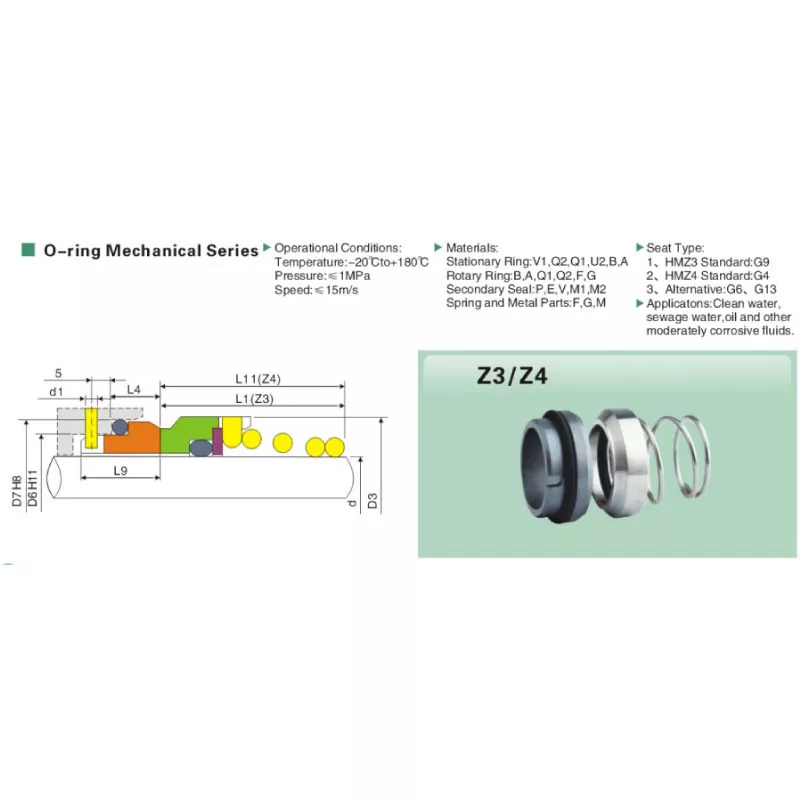

ขนาดทั้งหมดเป็นมิลลิเมตร ค่าด้านล่างคือซองหัวซีล Z4 พร้อมที่นั่งมาตรฐาน G4 เส้นผ่านศูนย์กลางเพลา d วัดที่ช่องซีล
| แบบอย่าง | d | D3 | D6 | D7 | L | L4 |
| Z4-10 | 10 | 19 | 17 | 21 | 15.5 | 10.0 |
| Z4-12 | 12 | 21 | 19 | 23 | 16.0 | 10.0 |
| Z4-14 | 14 | 23 | 21 | 25 | 16.5 | 10.0 |
| Z4-16 | 16 | 26 | 23 | 27 | 18.0 | 10.0 |
| Z4-18 | 18 | 29 | 27 | 33 | 19.5 | 11.5 |
| Z4-20 | 20 | 31 | 29 | 35 | 22.0 | 11.5 |
| Z4-22 | 22 | 33 | 31 | 37 | 21.5 | 11.5 |
| Z4-24 | 24 | 35 | 33 | 39 | 23.5 | 11.5 |
| Z4-25 | 25 | 36 | 34 | 40 | 26.5 | 11.5 |
| Z4-28 | 28 | 40 | 37 | 43 | 26.5 | 11.5 |
| Z4-30 | 30 | 43 | 39 | 45 | 26.5 | 11.5 |
| Z4-32 | 32 | 46 | 42 | 48 | 28.5 | 11.5 |
| Z4-33 | 33 | 47 | 42 | 48 | 28.5 | 11.5 |
| Z4-35 | 35 | 49 | 44 | 50 | 28.5 | 11.5 |
| Z4-38 | 38 | 53 | 49 | 56 | 33.5 | 14.0 |
| Z4-40 | 40 | 56 | 51 | 58 | 36.0 | 14.0 |
| Z4-43 | 43 | 59 | 54 | 61 | 38.5 | 14.0 |
| Z4-45 | 45 | 61 | 56 | 63 | 39.5 | 14.0 |
| Z4-48 | 48 | 64 | 59 | 66 | 46.0 | 14.0 |
| Z4-50 | 50 | 66 | 62 | 70 | 45.0 | 15.0 |
| Z4-53 | 53 | 69 | 65 | 73 | 47.0 | 15.0 |
| Z4-55 | 55 | 71 | 67 | 75 | 49.0 | 15.0 |
| Z4-58 | 58 | 76 | 70 | 78 | 55.0 | 15.0 |
| Z4-60 | 60 | 78 | 72 | 80 | 55.0 | 15.0 |
| Z4-63 | 63 | 83 | 75 | 83 | 55.0 | 15.0 |
| Z4-65 | 65 | 84 | 77 | 85 | 55.0 | 15.0 |
| Z4-68 | 68 | 88 | 81 | 90 | 55.0 | 18.0 |
| Z4-70 | 70 | 90 | 83 | 92 | 57.0 | 18.0 |
| Z4-75 | 75 | 98 | 88 | 97 | 62.0 | 18.0 |
| Z4-80 | 80 | 100 | 95 | 105 | 61.8 | 18.2 |
วัสดุใบหน้าและสื่อ
Z4 จัดส่งในการจับคู่ห้าหน้าเหมือนกับผลิตภัณฑ์อื่นๆ ในตระกูล: เซรามิก/คาร์บอนสำหรับน้ำสะอาด, ซิลิคอนคาร์ไบด์/คาร์บอนสำหรับสิ่งปฏิกูลและสารกัดกร่อนอ่อน, SiC/SiC สำหรับน้ำมันร้อน, ทังสเตนคาร์ไบด์/คาร์บอนสำหรับสารเคมีอ่อน และ TC/TC สำหรับงานหนัก อีลาสโตเมอร์คือ NBR, EPDM หรือ FKM ซึ่งจับคู่กับตัวกลางที่สูบตามลำดับ เบาะนั่งลึก G4 ไม่จำกัดการเลือกวัสดุ - การผสมผสานใดๆ ในแค็ตตาล็อกจะมีอยู่ในซอง Z4
การใช้งาน
- ปั๊มหอยโข่งรุ่นเก่าและรุ่นเก่าของยุโรปที่ต้องการการเปลี่ยนเบาะนั่งลึก
- ปั๊มจ่ายน้ำ บำบัด และหมุนเวียน HVAC
- เครื่องสูบน้ำเสีย การระบายน้ำ และสถานียก
- ปั๊มจ่ายสารเคมีและจ่ายสารเคมีขนาดเบา (กรดอ่อน ด่าง ตัวทำละลาย)
- แท่นปั๊ม OEM ที่สร้างขึ้นรอบๆ ช่องเบาะนั่ง G4
การผลิต
ใบหน้าถูกขัดให้มีความเรียบ ≤ 0.0009 มม. และตรวจสอบด้วยสายตา เบาะนั่ง G4 ได้รับการกลึงและซัดทั้งบนหน้าวิ่งและหน้าหลังแบบคงที่ ดังนั้นจึงนั่งได้ตรงในช่องลึกโดยไม่โยก ซีลเชิงกลสปริงเดี่ยว Z4 แต่ละตัวได้รับการตรวจสอบขนาดก่อนบรรจุ ใบรับรองความสอดคล้องและใบรับรองวัสดุจะจัดส่งพร้อมกับคำสั่งซื้อตามคำขอ
ใบเสนอราคา
ส่งรุ่นปั๊มหรือความลึกของช่องซีลเพื่อขอใบเสนอราคาภายในวันเดียวกัน ขนาดสต็อกจัดส่ง 3-7 วัน; OEM คำสั่งซื้อที่กำหนดเอง 15-25 วัน ซื้อซีลเชิงกลสปริงเดี่ยว Z4 โดยตรงจากโรงงาน Qixing ในประเทศจีนในราคา OEM และราคาขายส่ง
