แมคคานิคอลซีลสปริงเดี่ยว 12D
Qixing ผลิตซีลเชิงกลสปริงเดี่ยว 12D สำหรับ OEM และการใช้งานทดแทน ซีลเชิงกลโอริงนี้มีจำหน่ายสำหรับขนาดเพลา 10-100 มม. และทำงานในช่วงอุณหภูมิ -40°C ถึง +200°C โดยมีแรงดันสูงสุด 1 MPa และความเร็วการเลื่อนสูงสุด 15 เมตร/วินาที
ซีลเชิงกลสปริงเดี่ยว 12D ใช้คอยล์สปริงเดี่ยวและการซีลรองโอริง ช่วงขนาดเพลาที่กว้างทำให้เหมาะสำหรับอุปกรณ์ใหม่ การเปลี่ยนการบำรุงรักษา และโครงการจับคู่ขนาดที่ต้องใช้ซีลแบบสปริงขนาดกะทัดรัด
สำหรับงานทดแทน ควรตรวจสอบเส้นผ่านศูนย์กลางเพลาร่วมกับ D7, D6, D3, L3 และ L ขนาดเหล่านี้ช่วยยืนยันความพอดีของเบาะนั่งแบบอยู่กับที่ ซองประกอบที่หมุนได้ และพื้นที่การติดตั้งตามแนวแกนที่มีอยู่ก่อนการผลิต
คุณสมบัติที่สำคัญ
- การออกแบบคอยล์สปริงเดี่ยวพร้อมการซีลรองโอริง
- เส้นผ่านศูนย์กลางเพลามีจำหน่ายตั้งแต่ 10 มม. ถึง 100 มม.
- ช่วงอุณหภูมิในการทำงานตั้งแต่ -40°C ถึง +200°C
- แรงดันใช้งานสูงสุด 1 MPa
- ความเร็วในการเลื่อนสูงสุด 15 เมตร/วินาที
- ตัวเลือกรหัสวัสดุหลายแบบสำหรับหน้าซีล ซีลรอง สปริง และชิ้นส่วนโลหะ
- เหมาะสำหรับน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ
- เหมาะสำหรับการจับคู่มิติโดยใช้ตัวอย่าง ภาพวาด หรือการวัดซีลที่มีอยู่
ข้อมูลจำเพาะทางเทคนิค
| รายการ | ข้อมูลจำเพาะ |
| ผลิตภัณฑ์ | แมคคานิคอลซีลสปริงเดี่ยว 12D |
| ซีลซีรีส์ | ซีรี่ส์เครื่องกลโอริง |
| การจัดฤดูใบไม้ผลิ | สปริงขดเดี่ยว |
| ขนาดเพลา | 10-100 มม |
| อุณหภูมิ | -40°ซ ถึง +200°ซ |
| ความดัน | ≤ 1 เมกะปาสคาล |
| ความเร็วเลื่อน | ≤ 15 ม./วินาที |
| รหัสแหวนเครื่องเขียน | Q2 / U2 / วี |
| รหัสแหวนโรตารี | ไตรมาส 2 / บี / U2 |
| รหัสผนึกรอง | พี/อี/วี |
| รหัสชิ้นส่วนสปริงและโลหะ | เอฟ/จี |
| สื่อที่เกี่ยวข้อง | น้ำสะอาด / น้ำเสีย / น้ำมัน / ของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ |
การเลือกใช้วัสดุ
ซีรีส์ 12D รองรับการผสมรหัสวัสดุที่แตกต่างกัน การเลือกขั้นสุดท้ายควรขึ้นอยู่กับสื่อ อุณหภูมิ ความดัน และความเร็วในการทำงานจริง ไม่ใช่หมายเลขรุ่นเพียงอย่างเดียว
- แหวนเครื่องเขียน: Q2 / U2 / V
- วงแหวนหมุน: Q2 / B / U2
- ซีลรอง: P / E / V
- สปริงและชิ้นส่วนโลหะ: F/G
การใช้งาน
ซีลเชิงกลสปริงเดี่ยว 12D สามารถใช้กับน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ สำหรับบริการบำบัดน้ำเสีย น้ำมัน หรือการกัดกร่อน ควรยืนยันองค์ประกอบของของเหลว อุณหภูมิ และความดันที่เกิดขึ้นจริงก่อนที่จะสรุปการรวมวัสดุ
วิธีการเลือกขนาด 12D ที่ถูกต้อง
- ยืนยันเส้นผ่านศูนย์กลางเพลา d
- เปรียบเทียบ D7 และ D6 กับขนาดการติดตั้งเบาะนั่งแบบอยู่กับที่
- ตรวจสอบ D3 สำหรับซองประกอบแบบหมุนได้
- ตรวจสอบ L3 และ L เพื่อดูพื้นที่การติดตั้งตามแนวแกนที่มีอยู่
- ยืนยันตัวกลางในการทำงาน อุณหภูมิ ความดัน และความเร็วเพลา
- สำหรับโครงการทดแทน ให้จัดเตรียมรูปถ่าย ตัวอย่าง หรือภาพวาดที่มีอยู่ให้ชัดเจนทุกครั้งที่เป็นไปได้
ทำไมต้องเลือก Qixing
Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co.,Ltd ผลิตและจำหน่ายซีลเชิงกลสำหรับลูกค้าอุตสาหกรรม สำหรับซีรีส์ 12D เราสามารถตรวจสอบขนาดมาตรฐานตลอดจนข้อกำหนดในการเปลี่ยนตามขนาดเพลา ข้อมูลการติดตั้ง ตัวอย่าง แบบร่าง และสภาพการทำงาน
คำถามที่พบบ่อย
ซีลเชิงกลสปริงเดี่ยว 12D มีขนาดใดบ้าง
ช่วงเส้นผ่านศูนย์กลางเพลาที่ใช้ได้คือ 10 มม. ถึง 100 มม.
ช่วงอุณหภูมิในการทำงานคือเท่าไร?
12D ทำงานตั้งแต่ -40°C ถึง +200°C ควรตรวจสอบความเข้ากันได้ของวัสดุสำหรับสื่อจริง
แรงดันใช้งานสูงสุดคือเท่าไร?
แรงดันใช้งานสูงสุดคือ 1 MPa
ความเร็วเลื่อนสูงสุดคือเท่าไร?
ความเร็วเลื่อนสูงสุดคือ 15 m/s
12D ใช้กับของเหลวอะไรได้บ้าง?
ตัวกลางทั่วไปได้แก่ น้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ
ควรตรวจสอบขนาดใดเพื่อเปลี่ยน?
ตรวจสอบเส้นผ่านศูนย์กลางเพลา d ร่วมกับ D7, D6, D3, L3 และ L
Qixing สามารถจับคู่ตราประทับที่มีอยู่ได้หรือไม่?
ใช่. การจับคู่ชิ้นส่วนทดแทนสามารถตรวจสอบได้โดยใช้ขนาด รูปถ่าย ตัวอย่าง หรือภาพวาดร่วมกับสภาพการทำงาน
เส้นผ่านศูนย์กลางของเพลาเพียงพอที่จะยืนยันการซีลที่ถูกต้องหรือไม่
ไม่ เส้นผ่านศูนย์กลางเพลาจะระบุขนาดพื้นฐาน แต่ควรตรวจสอบขนาดการติดตั้งเบาะนั่งแบบอยู่กับที่และแนวแกนด้วย
ฉันควรให้ข้อมูลอะไรบ้างสำหรับใบเสนอราคา?
ระบุขนาดเพลา ขนาดการติดตั้งกุญแจ สื่อ อุณหภูมิ ความดัน ความเร็ว และรูปถ่ายหรือภาพวาดที่มีอยู่
การผสมวัสดุสามารถเปลี่ยนแปลงสำหรับการใช้งานที่แตกต่างกันได้หรือไม่?
ใช่. ควรเลือกการผสมรหัสวัสดุตามสื่อการทำงานจริงและสภาพการทำงาน

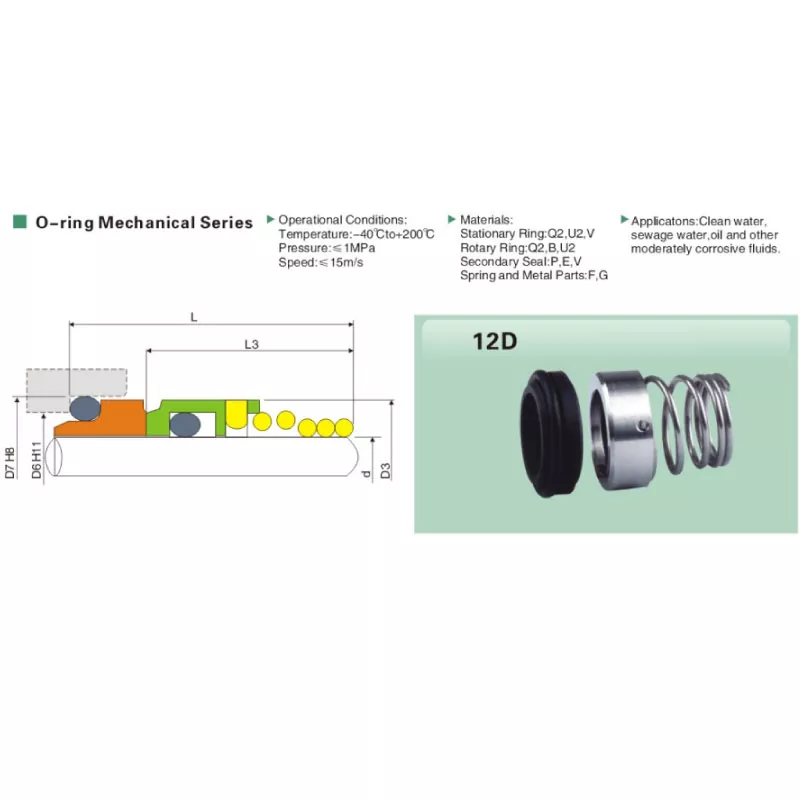

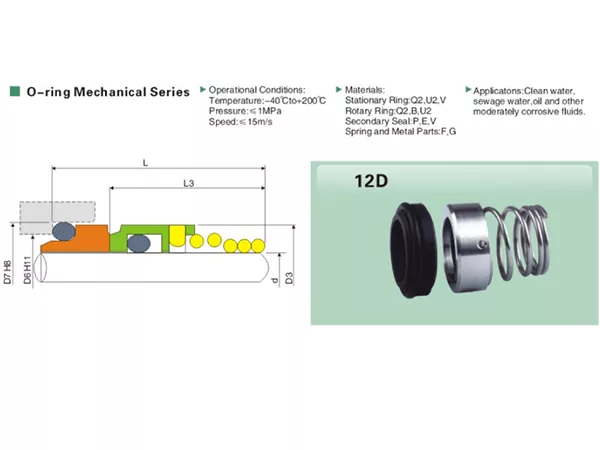

ตารางมิติ 12D
ขนาดเป็นมิลลิเมตร ยืนยันมิติที่สำคัญกับการติดตั้งที่มีอยู่ก่อนการผลิต
| แบบอย่าง | d | D7 | D6 | D3 | L3 | L |
| 12D-10 | 10 | 21.00 | 17.00 | 19.00 | 15.00 | 7.00 |
| 12D-12 | 12 | 23.00 | 19.00 | 21.00 | 18.00 | 7.00 |
| 12D-14 | 14 | 25.00 | 21.00 | 23.00 | 22.00 | 7.00 |
| 12D-16 | 16 | 27.00 | 23.00 | 26.00 | 23.00 | 7.00 |
| 12D-18 | 18 | 33.00 | 27.00 | 29.00 | 24.00 | 10.00 |
| 12D-20 | 20 | 35.00 | 29.00 | 31.00 | 25.00 | 10.00 |
| 12D-22 | 22 | 37.00 | 31.00 | 33.00 | 25.00 | 10.00 |
| 12D-24 | 24 | 39.00 | 33.00 | 35.00 | 27.00 | 10.00 |
| 12D-25 | 25 | 40.00 | 34.00 | 36.00 | 27.00 | 10.00 |
| 12D-28 | 28 | 43.00 | 37.00 | 40.00 | 29.00 | 10.00 |
| 12D-30 | 30 | 45.00 | 39.00 | 43.00 | 30.00 | 10.00 |
| 12D-32 | 32 | 48.00 | 42.00 | 46.00 | 30.00 | 10.00 |
| 12D-33 | 33 | 48.00 | 42.00 | 46.00 | 39.00 | 10.00 |
| 12D-35 | 35 | 50.00 | 44.00 | 49.00 | 39.00 | 10.00 |
| 12D-38 | 38 | 56.00 | 49.00 | 53.00 | 42.00 | 13.00 |
| 12D-40 | 40 | 58.00 | 51.00 | 56.00 | 42.00 | 13.00 |
| 12D-43 | 43 | 61.00 | 54.00 | 59.00 | 47.00 | 13.00 |
| 12D-45 | 45 | 63.00 | 56.00 | 61.00 | 47.00 | 13.00 |
| 12D-48 | 48 | 66.00 | 59.00 | 64.00 | 47.00 | 13.00 |
| 12D-50 | 50 | 70.00 | 62.00 | 66.00 | 46.00 | 14.00 |
| 12D-53 | 53 | 73.00 | 65.00 | 69.00 | 56.00 | 14.00 |
| 12D-55 | 55 | 75.00 | 67.00 | 71.00 | 56.00 | 14.00 |
| 12D-58 | 58 | 78.00 | 70.00 | 76.00 | 56.00 | 14.00 |
| 12D-60 | 60 | 80.00 | 72.00 | 78.00 | 56.00 | 14.00 |
| 12D-63 | 63 | 83.00 | 75.00 | 81.00 | 56.00 | 14.00 |
| 12D-65 | 65 | 85.00 | 77.00 | 84.00 | 66.00 | 14.00 |
| 12D-68 | 68 | 90.00 | 81.00 | 88.00 | 64.00 | 16.00 |
| 12D-70 | 70 | 92.00 | 83.00 | 89.60 | 64.00 | 16.00 |
| 12D-75 | 75 | 97.00 | 88.00 | 98.00 | 64.00 | 16.00 |
| 12D-80 | 80 | 105.00 | 95.00 | 100.00 | 72.00 | 18.00 |
| 12D-85 | 85 | 110.00 | 100.00 | 107.50 | 72.00 | 18.00 |
| 12D-90 | 90 | 115.00 | 105.00 | 111.00 | 72.00 | 18.00 |
| 12D-95 | 95 | 120.00 | 110.00 | 119.00 | 72.00 | 18.00 |
| 12D-100 | 100 | 125.00 | 115.00 | 123.80 | 72.00 | 18.00 |
