W01 ซีลแมคคานิคอลสปริงเดี่ยว

W01 ใช้การจัดเรียงสปริงคลื่นขนาดกะทัดรัดเพื่อให้ชุดประกอบที่หมุนสั้นในขณะที่ยังคงรับภาระตามแนวแกนที่ผิวหน้าของซีล ทำให้ซีรีส์นี้มีประโยชน์ในกรณีที่ความยาวในการติดตั้งมีจำกัด และผู้ซื้อต้องการรูปทรงการเปลี่ยนทดแทนที่ได้รับการยอมรับอย่างกว้างขวาง แทนที่จะเป็นการออกแบบตลับหมึกเฉพาะการใช้งานโดยสมบูรณ์

สำหรับการจัดซื้อจัดจ้าง จุดสำคัญคือ W01 ควรจับคู่ให้มากกว่าเส้นผ่านศูนย์กลางเพลา ควรตรวจสอบเส้นผ่านศูนย์กลางภายนอกและความยาวการทำงานในแนวแกนกับซีลหรือแบบร่างอุปกรณ์ที่มีอยู่ และควรเลือกการผสมวัสดุสำหรับของไหลจริง

คุณสมบัติที่สำคัญ

• ซีลเชิงกลแบบสปริงคลื่นขนาดกะทัดรัดสำหรับเพลาปั๊ม
• ขนาดเพลามีตั้งแต่ 15.8 มม. ถึง 75 มม.
• ช่วงอุณหภูมิในการทำงานตั้งแต่ -40°C ถึง +200°C
• แรงดันใช้งานสูงสุด: 0.8 MPa
• ความเร็วเลื่อนสูงสุด: 18 ม./วินาที
• ตัวเลือกหน้าซีล ได้แก่ ซิลิคอนคาร์ไบด์และทังสเตนคาร์ไบด์
• ตัวเลือกที่นั่งแบบอยู่กับที่ ได้แก่ คาร์บอน ซิลิคอนคาร์ไบด์ และทังสเตนคาร์ไบด์
• ตัวเลือกอีลาสโตเมอร์ NBR, EPDM และ FKM/Viton สำหรับตัวกลางและอุณหภูมิที่แตกต่างกัน
• สปริง SS304 และ SS316 และตัวเลือกชิ้นส่วนโลหะ
• มีประโยชน์สำหรับการจับคู่การจัดหา OEM และการเปลี่ยนตามขนาด

ข้อมูลจำเพาะทางเทคนิค

เหตุใดเค้าโครง W01 Wave-Spring จึงมีประโยชน์

เวฟสปริงทำให้ W01 มีความยาวการทำงานสั้นเมื่อเทียบกับคอยล์สปริงแบบทั่วไป สำหรับทีมบำรุงรักษา สิ่งนี้จะมีประโยชน์เมื่อห้องซีลที่มีอยู่มีพื้นที่ตามแนวแกนจำกัด โครงสร้างที่กะทัดรัดยังทำให้การตรวจสอบมิติมีความสำคัญเป็นพิเศษ: ซีลที่มีเส้นผ่านศูนย์กลางเพลาด้านขวายังคงไม่เหมาะสมหาก D1, D3, L1 หรือ L2 แตกต่างจากการติดตั้งที่มีอยู่

การเลือกใช้วัสดุ

การเลือกวัสดุควรขึ้นอยู่กับสภาพของตัวกลางและหน้าที่ที่ได้รับการจัดการ ซิลิคอนคาร์ไบด์มักถูกเลือกโดยคำนึงถึงความต้านทานการสึกหรอและความเข้ากันได้ทางเคมี ในขณะที่ทังสเตนคาร์ไบด์สามารถนำไปใช้งานที่ต้องการความแข็งแรงเชิงกลสูง อีลาสโตเมอร์จะต้องตรงกับของไหลและอุณหภูมิด้วย

• หน้าซีล: SiC / TC
• ที่นั่งแบบอยู่กับที่: Carbon / SiC / TC
• ซีลรอง: NBR / EPDM / FKM (Viton)
• สปริง: SS304 / SS316
• ชิ้นส่วนโลหะ: SS304 / SS316

การใช้งาน

W01 มักใช้ในงานซีลแบบแรงเหวี่ยงและปั๊มกระบวนการที่เกี่ยวข้องกับน้ำ น้ำมัน และของเหลวอื่นๆ ที่เข้ากันได้ สำหรับกรดอ่อน ด่างอ่อน หรือตัวกลางที่มีฤทธิ์กัดกร่อนอื่นๆ ควรระบุความเข้มข้นและอุณหภูมิที่แท้จริงเพื่อให้ Qixing สามารถตรวจสอบผิวหน้าและส่วนผสมของอีลาสโตเมอร์ก่อนการผลิต

การจับคู่การทดแทนและการอ้างอิงโยง

รูปทรง W01 มีการอ้างอิงโยงอย่างกว้างขวางในตลาดซีลเชิงกล ชื่อที่อ้างอิงโยงอาจมีประโยชน์สำหรับการระบุตัวตนเบื้องต้น แต่ไม่ควรถือเป็นหลักฐานว่าสามารถใช้แทนกันได้ ตรวจสอบขนาดเพลาและขนาดการติดตั้งกุญแจทุกครั้งก่อนสั่งซื้อ

วิธีเลือก W01 ที่ถูกต้อง

• ยืนยันเส้นผ่านศูนย์กลางเพลา
• วัด D1 และ D3 บนซีลที่มีอยู่หากเป็นไปได้
• ตรวจสอบ L1 และ L2 กับพื้นที่การติดตั้งตามแนวแกนที่มีอยู่
• ยืนยันตัวกลางและอุณหภูมิในการทำงานจริง
• ให้แรงดันใช้งานและความเร็วเพลา
• ระบุหน้าซีลและวัสดุอีลาสโตเมอร์ที่ต้องการ หากระบุไว้แล้ว
• สำหรับคำสั่งเปลี่ยนทดแทน ให้ส่งรูปถ่ายที่ชัดเจน ตัวอย่างเก่า หรือแบบร่างอุปกรณ์

ทำไมต้องเลือก Qixing

Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co.,Ltd ผลิตซีลเชิงกลสำหรับ OEM การจัดหาการบำรุงรักษาและการเปลี่ยนทดแทน สำหรับโครงการ W01 โรงงานของเราสามารถตรวจสอบขนาดเพลา ขนาดหลัก วัสดุ และสภาพการทำงานก่อนการผลิต

หากซีลเก่าไม่มีเครื่องหมายรุ่นที่สามารถอ่านได้ ให้ระบุเส้นผ่านศูนย์กลางเพลาพร้อมกับ D1, D3, L1 และ L2 การวัดเหล่านี้ทำให้ Qixing มีพื้นฐานที่ชัดเจนในการจับคู่มากกว่าขนาดเพลาเพียงอย่างเดียว

คำถามที่พบบ่อย

W01 Single Spring Mechanical Seal มีช่วงขนาดใดบ้าง

W01 ครอบคลุมขนาดเพลาตั้งแต่ 15.8 มม. ถึง 75 มม.

ช่วงอุณหภูมิการทำงาน W01 คืออะไร?

ช่วงการทำงานที่ระบุไว้คือ -40°C ถึง +200°C ขึ้นอยู่กับวัสดุที่เลือก

แรงดันใช้งานสูงสุดคือเท่าไร?

ความดันสูงสุดที่ระบุไว้คือ 0.8 MPa

ความเร็วเลื่อนสูงสุดคือเท่าไร?

ความเร็วเลื่อนสูงสุดที่ระบุไว้คือ 18 m/s

อะไรทำให้ W01 แตกต่างจากซีลคอยล์สปริงทั่วไป

W01 ใช้การจัดเรียงสปริงคลื่นขนาดกะทัดรัดที่ช่วยให้ระยะเวลาในการทำงานสั้น

มิติข้อมูลใดที่สำคัญที่สุดสำหรับการจับคู่ชิ้นส่วนทดแทน

ตรวจสอบขนาดเพลาร่วมกับ D1, D3, L1 และ L2

มีอีลาสโตเมอร์ชนิดใดบ้าง?

มี NBR, EPDM และ FKM/Viton ให้เลือก

W01 สามารถใช้แทน John Crane 80 หรือ Roten 7K ได้หรือไม่

กลุ่มผลิตภัณฑ์เหล่านี้มักมีการอ้างอิงโยง แต่ขนาดและเงื่อนไขการทำงานต้องได้รับการยืนยันก่อนเปลี่ยน

Qixing สามารถปรับแต่งการผสมผสานวัสดุได้หรือไม่?

ใช่. Qixing สามารถตรวจสอบการเลือกหน้าซีล ที่นั่ง ยาง และโลหะตามการใช้งานจริง

ฉันควรส่งอะไรไปพร้อมกับการสอบถาม?

ระบุขนาดเพลา ขนาดหลัก สื่อ อุณหภูมิ ความดัน ความเร็ว และตัวอย่าง ภาพถ่าย หรือภาพวาดที่มีอยู่

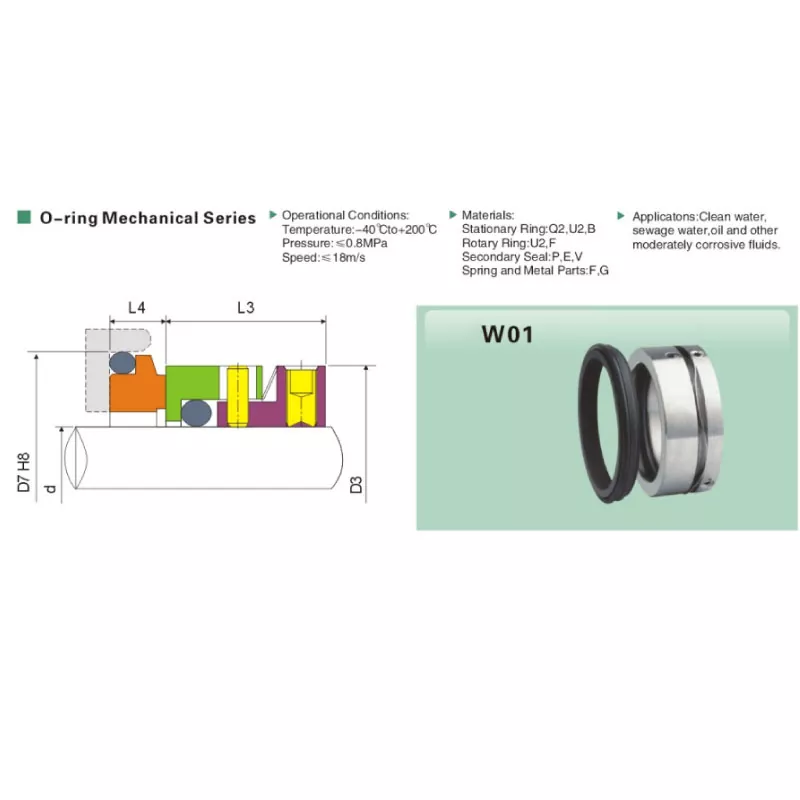

W01 การอ้างอิงมิติ

ขนาดเป็นมิลลิเมตร ใช้ตารางนี้สำหรับการจับคู่เบื้องต้นและยืนยันขนาดที่สำคัญกับซีลหรือการวาดอุปกรณ์ที่มีอยู่ก่อนการผลิต
