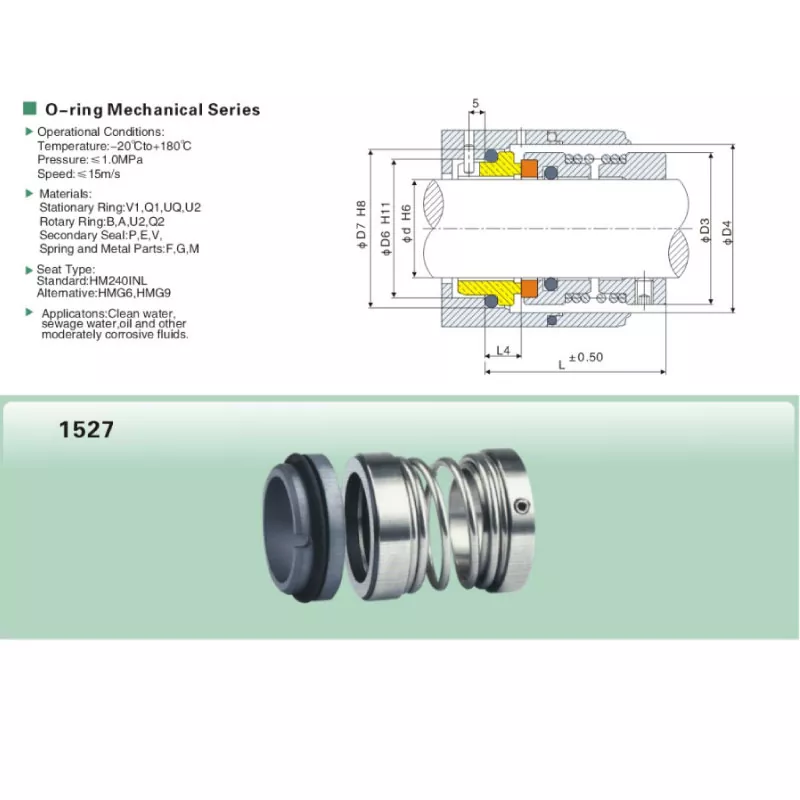

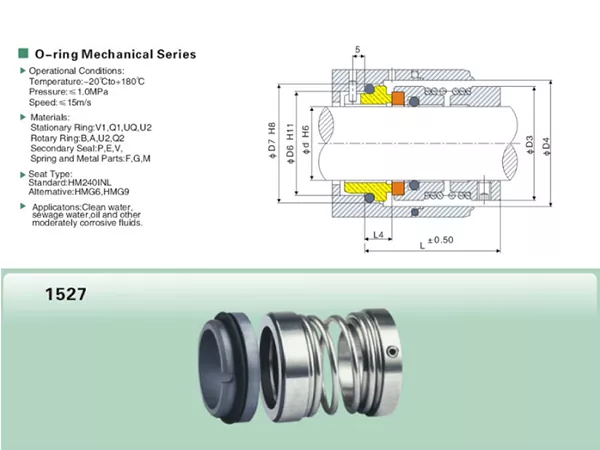

1527 ซีลแบบสปริงเดี่ยว

ซีลเชิงกลแบบสปริงเดี่ยว 1527 ใช้การจัดเรียงซีลโอริงขนาดกะทัดรัดพร้อมคอยล์สปริงตัวเดียว การออกแบบนี้เหมาะสำหรับผู้ซื้อที่ต้องการซีลส่วนประกอบที่กำหนดไว้อย่างชัดเจนด้วยช่วงขนาดเมตริกที่กว้างและชุดขนาดการติดตั้งที่ครบถ้วน

สำหรับงานเปลี่ยน การเลือกตามเส้นผ่านศูนย์กลางเพลาเท่านั้นอาจทำให้ค่าไม่ตรงกันได้ ตารางขนาด 1527 ระบุขนาด d, D3, D2, D1, d1, L1, L2 และ L3 ช่วยให้สามารถตรวจสอบชุดประกอบแบบหมุนและขนาดที่นั่งแบบอยู่กับที่ได้โดยเทียบกับการซีลหรือแบบร่างอุปกรณ์ที่มีอยู่ก่อนการผลิต

คุณสมบัติที่สำคัญ

• การออกแบบคอยล์สปริงเดี่ยวพร้อมการซีลรองโอริง
• เส้นผ่านศูนย์กลางเพลาที่มีจำหน่ายมีตั้งแต่ 18 มม. ถึง 100 มม.
• ช่วงอุณหภูมิในการทำงานตั้งแต่ -20°C ถึง +180°C
• แรงดันใช้งานสูงสุด:1MPa
• ความเร็วเลื่อนสูงสุด: 15m/s
• ตัวเลือกรหัสวัสดุหลายตัวเลือกสำหรับความต้องการในการใช้งานที่แตกต่างกัน
• ข้อมูลมิติโดยละเอียดสำหรับการเปลี่ยนและการจับคู่ OEM
• Qixing รองรับการจับคู่ตามขนาดเพลา ขนาด ตัวอย่าง และแบบร่าง

ข้อมูลจำเพาะทางเทคนิค

การเลือกใช้วัสดุ

ซีรีส์ 1527 มีจำหน่ายพร้อมรหัสวัสดุหลายตัวเลือก เนื่องจากการผสมผสานที่ถูกต้องขึ้นอยู่กับสื่อในการทำงานจริง อุณหภูมิ และสภาวะการทำงาน การเลือกวัสดุจึงควรได้รับการยืนยันพร้อมกับข้อมูลการใช้งาน แทนที่จะใช้หมายเลขรุ่นเพียงอย่างเดียว

รหัสวัสดุที่มี: Q2 / U2 / B / V1 / P / E / V / F / G

วิธีการเลือกขนาด 1527 ที่ถูกต้อง

• ยืนยันเส้นผ่านศูนย์กลางเพลา d
• ตรวจสอบ D3, D2 และ D1 กับพื้นที่การติดตั้งในแนวรัศมีที่มีอยู่
• ตรวจสอบ d1 เมื่อจับคู่เบาะนั่งและโครงสร้างโดยรอบ
• เปรียบเทียบ L1, L2 และ L3 กับแบบซีลหรืออุปกรณ์ที่มีอยู่
• ระบุอุณหภูมิในการทำงาน ความดัน และความเร็ว
• หากต้องการสั่งเปลี่ยนให้ส่งรูปถ่ายที่ชัดเจนหรือตัวอย่างเก่าพร้อมขนาด

การจับคู่ทดแทน

โดยทั่วไปแล้ว 1527 จะเลือกใช้ในโครงการบำรุงรักษาและเปลี่ยนทดแทน ซึ่งซีลเก่าจะต้องตรงกันทั้งรุ่นและขนาด ดังนั้นการจับคู่ที่เชื่อถือได้จึงควรยืนยันขนาดเพลา ขนาดเบาะนั่งแบบอยู่กับที่ และความยาวในการติดตั้งตามแนวแกนก่อนที่จะสรุปคำสั่งซื้อ

ข้อควรพิจารณาในการสมัคร

สำหรับแต่ละโครงการ ควรยืนยันตัวกลางที่ได้รับการจัดการและสภาพการทำงานจริงก่อนที่จะสรุปการรวมวัสดุ สิ่งนี้สำคัญอย่างยิ่งเมื่อใช้ซีลใกล้กับอุณหภูมิด้านบน ความดัน หรือขีดจำกัดความเร็ว หรือเมื่อของเหลวในกระบวนการอาจส่งผลกระทบต่อหน้าซีลหรือองค์ประกอบการซีลรอง

ทำไมต้องเลือก Qixing

Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co., Ltd. เป็นผู้ผลิตและจำหน่ายซีลเชิงกลสำหรับผู้ซื้อในอุตสาหกรรม สำหรับซีรีส์ 1527 โรงงานของเราสามารถตรวจสอบข้อกำหนดด้านขนาดมาตรฐานตลอดจนการสอบถามเกี่ยวกับการเปลี่ยนตามขนาด ตัวอย่างเก่า และแบบร่างของอุปกรณ์

หากการมาร์กรุ่นเดิมไม่สมบูรณ์ ให้ส่งเส้นผ่านศูนย์กลางเพลาและขนาด D/L ที่มี สิ่งนี้ทำให้ Qixing มีพื้นฐานที่ชัดเจนยิ่งขึ้นสำหรับการจับคู่ผลิตภัณฑ์ก่อนการผลิต

คำถามที่พบบ่อย

1527 Single Spring Mechanical Seal มีช่วงขนาดใดบ้าง?

ช่วงขนาดเพลาที่ระบุไว้คือ 18 มม. ถึง 100 มม.

ช่วงอุณหภูมิในการทำงานคือเท่าไร?

1527 ทำงานตั้งแต่ -20°C ถึง +180°C

แรงดันใช้งานสูงสุดคือเท่าไร?

แรงดันใช้งานสูงสุดคือ 1 MPa

ความเร็วเลื่อนสูงสุดคือเท่าไร?

ความเร็วเลื่อนสูงสุดคือ 15m/s

ควรตรวจสอบขนาดใดเพื่อทดแทน

ตรวจสอบ d, D3, D2, D1, d1, L1, L2 และ L3 กับตราประทับหรือแบบร่างอุปกรณ์ที่มีอยู่

ฉันสามารถเลือกซีลตามเส้นผ่านศูนย์กลางเพลาเท่านั้นได้หรือไม่

เส้นผ่านศูนย์กลางเพลาเป็นจุดเริ่มต้น แต่ควรยืนยันขนาดรัศมีและแนวแกนที่เหลือด้วย

มีตัวเลือกวัสดุอะไรบ้าง?

การเลือกวัสดุที่มีอยู่จะถูกระบุด้วยรหัส Q2, U2, B, V1, P, E, V, F และ G

Qixing สามารถรองรับการเปลี่ยนจากซีลเก่าได้หรือไม่

ใช่. สามารถตรวจสอบภาพถ่าย ตัวอย่าง และภาพวาดขนาดพร้อมกับข้อมูลการปฏิบัติงานได้

ฉันควรให้ข้อมูลอะไรบ้างสำหรับใบเสนอราคา?

ระบุขนาดเพลา ขนาดหลัก อุณหภูมิในการทำงาน ความดัน ความเร็ว และข้อมูลตัวอย่างหรือรูปวาดที่มีอยู่

1527 สามารถปรับแต่งได้หรือไม่?

Qixing สามารถตรวจสอบข้อกำหนดที่กำหนดเองหรือการเปลี่ยนทดแทนตามขนาดและสภาพการทำงานที่ร้องขอ

ตารางขนาด 1527

ขนาดเป็นมิลลิเมตร ยืนยันมิติที่สำคัญกับการติดตั้งที่มีอยู่ก่อนการผลิต
