แมคคานิคอลซีลสปริงเดี่ยว 2NT

ซีลเชิงกลแบบสปริงเดี่ยว 2NT มีไว้สำหรับการใช้งานที่ซีลปลายด้านเดียวขนาดกะทัดรัดและการจับคู่ทดแทนโดยตรงเป็นสิ่งสำคัญ ช่วงขนาดเพลา 10-28 มม. ทำให้เหมาะสำหรับเพลาปั๊มขนาดเล็กและอุปกรณ์ที่มีพื้นที่ติดตั้งจำกัด

สำหรับงานจัดซื้อและบำรุงรักษา จุดเลือกที่สำคัญ ได้แก่ เส้นผ่านศูนย์กลางเพลา ประเภทของบ่า วัสดุหน้าซีล ทางเลือกของอีลาสโตเมอร์ และสภาพการทำงานจริง Qixing สามารถตรวจสอบรายละเอียดเหล่านี้ร่วมกับตัวอย่างซีล รูปวาด หรือข้อมูลมิติที่มีอยู่ก่อนการผลิต

คุณสมบัติที่สำคัญ

• ซีลเชิงกลปลายด้านเดียวพร้อมโอริงซีลรอง
• ขนาดเพลามีตั้งแต่ 10 มม. ถึง 28 มม.
• อุณหภูมิในการทำงานตั้งแต่ -20°C ถึง +180°C ขึ้นอยู่กับอีลาสโตเมอร์ที่เลือก
• แรงดันใช้งานสูงสุด 1 MPa
• ความเร็วในการเลื่อนสูงสุดถึง 15m/s
• ที่นั่งแบบอยู่กับที่มาตรฐาน G9 พร้อมตัวเลือก G6 และ G4
• ตัวเลือกหน้าซีล ได้แก่ ซิลิคอนคาร์ไบด์และทังสเตนคาร์ไบด์
• ตัวเลือกอีลาสโตเมอร์ ได้แก่ NBR, EPDM และ FKM/Viton
• ตัวเลือกสปริงและชิ้นส่วนโลหะใน SS304 หรือ SS316
• เหมาะสำหรับงานบริการน้ำ น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ

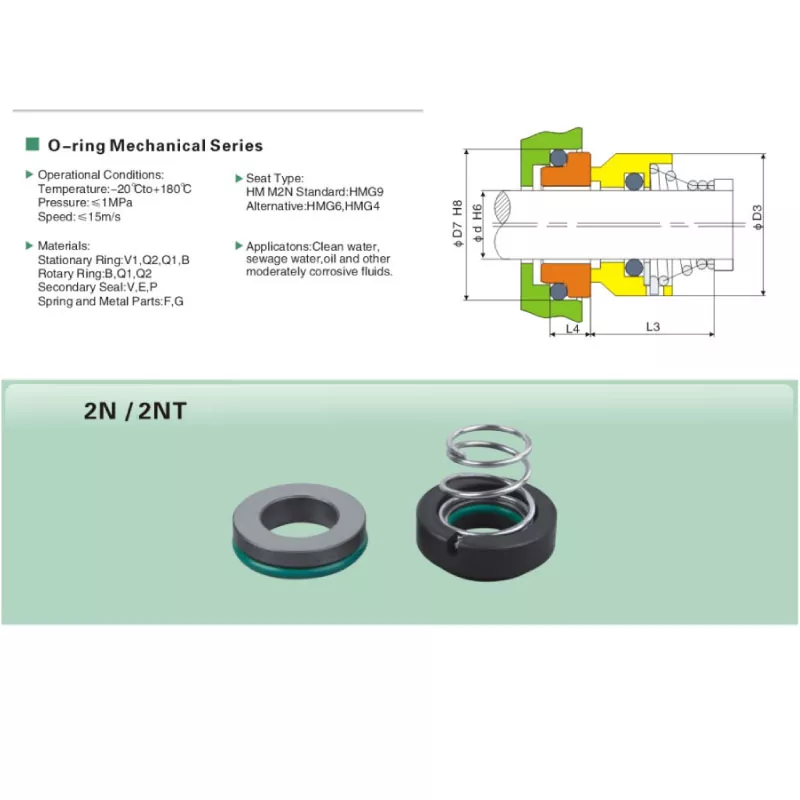

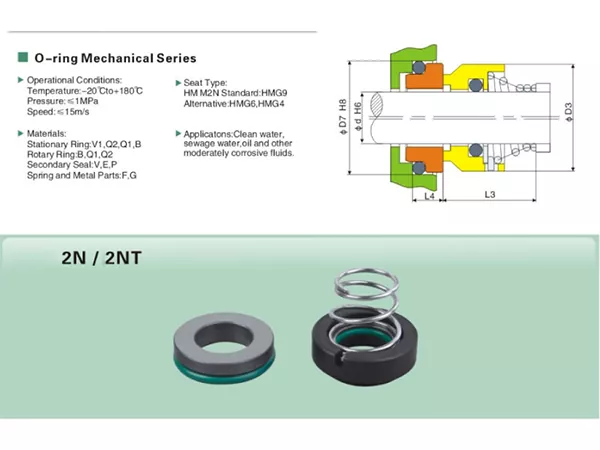

ข้อมูลจำเพาะทางเทคนิค

ตัวเลือกวัสดุและที่นั่ง

2NT สามารถออกแบบให้มีผิวหน้า เบาะนั่ง อีลาสโตเมอร์ และวัสดุที่เป็นชิ้นส่วนโลหะที่แตกต่างกันได้ การเลือกวัสดุควรขึ้นอยู่กับของเหลว อุณหภูมิ และสภาวะการทำงานจริง แทนที่จะพิจารณาจากหมายเลขรุ่นเพียงอย่างเดียว

• หน้าซีล: ซิลิคอนคาร์ไบด์ (SiC) หรือทังสเตนคาร์ไบด์ (TC)
• วัสดุที่นั่งแบบอยู่กับที่: คาร์บอน ซิลิคอนคาร์ไบด์ หรือทังสเตนคาร์ไบด์
• อีลาสโตเมอร์: NBR, EPDM หรือ FKM/Viton
• สปริงและชิ้นส่วนโลหะ: SS304 หรือ SS316
• ที่นั่งนิ่งมาตรฐาน: G9
• ที่นั่งนิ่งสำรอง: G6 และ G4

สำหรับการใช้งานน้ำร้อน น้ำมัน สารเคมีหรือของเหลวผสม ให้ระบุองค์ประกอบของของเหลวจริงและอุณหภูมิในการทำงาน เพื่อให้สามารถตรวจสอบส่วนผสมของอีลาสโตเมอร์และซีลหน้าก่อนการผลิตได้

การใช้งาน

ซีลเชิงกลแบบสปริงเดี่ยว 2NT สามารถใช้ในการใช้งานปั๊มที่ต้องจัดการน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ ช่วงขนาดที่กะทัดรัด 10-28 มม. ทำให้มีประโยชน์อย่างยิ่งสำหรับเพลาปั๊มขนาดเล็กและโครงการทดแทนซึ่งมีพื้นที่การติดตั้งจำกัด

• การไหลเวียนของน้ำและปั๊มถ่ายเท
• ปั๊มน้ำอุตสาหกรรมทั่วไป
• อุปกรณ์สูบน้ำเสียและน้ำเสีย
• การใช้งานปั๊มจัดการน้ำมันภายในช่วงการทำงานที่ระบุ
• ระบบปั๊มจัดการของเหลวที่มีฤทธิ์กัดกร่อนปานกลางหลังจากยืนยันความเข้ากันได้ของวัสดุแล้ว

วิธีการเลือกซีล 2NT ที่ถูกต้อง

การเลือก 2NT ที่เชื่อถือได้เริ่มต้นด้วยอุปกรณ์มากกว่าชื่อรุ่นเพียงอย่างเดียว ก่อนสั่งซื้อให้ยืนยันข้อมูลต่อไปนี้:

• เส้นผ่านศูนย์กลางเพลาและขนาดซีลที่มีอยู่
• ประเภทที่นั่งแบบอยู่กับที่ที่ต้องการ: G9, G6 หรือ G4
• สื่อการทำงานและองค์ประกอบทางเคมี
• อุณหภูมิการทำงานปกติและสูงสุด
• แรงดันใช้งาน
• ความเร็วเพลาหรือเลื่อน
• วัสดุซีลหน้าและอีลาสโตเมอร์ที่ต้องการ หากระบุไว้แล้ว
• ภาพถ่าย ตัวอย่าง หรือภาพวาดของตราประทับที่มีอยู่สำหรับโครงการทดแทน

การจับคู่ทดแทน

สำหรับการเปลี่ยนเพื่อบำรุงรักษา อย่าพึ่งพาเฉพาะชื่อรุ่น 2NT เท่านั้น แมคคานิคอลซีลที่คล้ายกันสามารถใช้รูปแบบเบาะนั่ง วัสดุหน้าสัมผัส หรือขนาดการติดตั้งที่แตกต่างกัน Qixing แนะนำให้เปรียบเทียบซีลแบบเก่ากับเบาะนั่งแบบอยู่กับที่ก่อนการผลิต

หากการทำเครื่องหมายรุ่นที่มีอยู่ไม่สมบูรณ์ ให้ส่งภาพถ่ายที่ชัดเจนของชุดประกอบแบบหมุนและที่นั่งแบบอยู่กับที่ พร้อมด้วยเส้นผ่านศูนย์กลางเพลาและสภาพการทำงาน ช่วยให้โรงงานได้รับข้อมูลเพิ่มเติมสำหรับการเปลี่ยนทดแทนและลดความเสี่ยงในการเลือกซีลที่ดูคล้ายกันแต่เข้ากันไม่ได้

ทำไมต้องเลือก Qixing

Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co., Ltd. ผลิตและจำหน่ายซีลเชิงกลสำหรับลูกค้าอุตสาหกรรม สำหรับข้อกำหนด 2NT โรงงานของเราสามารถตรวจสอบการกำหนดค่ามาตรฐานตลอดจน OEM และโครงการทดแทนตามขนาด ข้อกำหนดวัสดุ ตัวอย่าง แบบร่าง และสภาพการทำงาน

สำหรับผู้ซื้อที่ไม่แน่ใจว่าต้องใช้ที่นั่งหรือวัสดุใดผสมกัน Qixing สามารถใช้ข้อมูลการสมัครที่ให้มาพร้อมกับการสอบถามเพื่อสนับสนุนการตรวจสอบการกำหนดค่าก่อนการเสนอราคาและการผลิต

คำถามที่พบบ่อย

เพลากลซีลสปริงเดี่ยว 2NT มีขนาดใดบ้าง

ซีรีส์ 2NT มีจำหน่ายสำหรับเพลาขนาดตั้งแต่ 10 มม. ถึง 28 มม.

ช่วงอุณหภูมิการทำงานของซีล 2NT คือเท่าไร?

ช่วงอุณหภูมิในการทำงานคือ -20°C ถึง +180°C อุณหภูมิที่ใช้งานยังขึ้นอยู่กับอีลาสโตเมอร์ที่เลือกและของไหลจริงด้วย

แรงดันสูงสุดสำหรับ 2NT คืออะไร?

แรงดันใช้งานสูงสุดคือ 1 MPa

ความเร็วเลื่อนสูงสุดคือเท่าไร?

ความเร็วเลื่อนสูงสุดคือ 15m/s

ที่นั่งนิ่งแบบใดที่เป็นมาตรฐาน?

G9 เป็นที่นั่งแบบอยู่กับที่มาตรฐาน G6 และ G4 มีให้เลือกเป็นที่นั่งเสริม

มีตัวเลือกอีลาสโตเมอร์อะไรบ้าง?

มี NBR, EPDM และ FKM/Viton ให้เลือก ตัวเลือกที่ถูกต้องขึ้นอยู่กับสื่อและอุณหภูมิ

มีวัสดุซีลหน้าอะไรบ้าง?

ซิลิคอนคาร์ไบด์และทังสเตนคาร์ไบด์มีจำหน่ายในรูปแบบหน้าซีล โดยมีคาร์บอน ซิลิคอนคาร์ไบด์ และทังสเตนคาร์ไบด์สำหรับที่นั่งแบบอยู่กับที่

2NT สามารถใช้กับน้ำเสียได้หรือไม่?

ใช่ น้ำเสียอยู่ในช่วงการใช้งานทั่วไป สำหรับของเหลวที่มีของแข็งหรือสารเคมีที่ผิดปกติ ให้จัดเตรียมสภาวะการทำงานจริงเพื่อตรวจสอบ

ฉันจะสั่งซื้อซีล 2NT ทดแทนได้อย่างไร

ระบุขนาดเพลา ประเภทที่นั่ง สื่อในการทำงาน อุณหภูมิ ความดัน และความเร็ว ภาพถ่ายหรือตัวอย่างตราประทับที่มีอยู่จะเป็นประโยชน์สำหรับการจับคู่การทดแทน

Qixing สามารถรองรับข้อกำหนด 2NT แบบกำหนดเองได้หรือไม่

ใช่. Qixing สามารถตรวจสอบข้อกำหนด OEM และการเปลี่ยนทดแทนตามตัวอย่าง ภาพวาด ขนาด และข้อมูลการดำเนินงาน

ข้อมูลการสอบถาม

สำหรับการยืนยันใบเสนอราคาและรุ่น โปรดระบุขนาดเพลา สื่อในการทำงาน อุณหภูมิ ความดัน ความเร็ว วัสดุที่ต้องการ และรูปถ่ายหรือภาพวาดของซีลที่มีอยู่
