8D ซีลสปริงเดี่ยว
ซีลเชิงกลสปริงเดี่ยว 8D เป็นเวอร์ชันขับเคลื่อนเชิงบวกของ Qixing 8 โดยมีการออกแบบสปริงเดี่ยวโอริงเหมือนกันและมีซองจดหมาย +200C, 20 ม./วินาที, 1.2 MPa เหมือนกัน แต่เพิ่มส่วนประกอบขับเคลื่อนเชิงบวก (หมุดขับเคลื่อน d1) ดังนั้นหน้าโรตารีจึงไม่ลื่นไถลบนเพลาภายใต้แรงบิดสูง ขนาดเพลา 10 มม. ถึง 80 มม. ส่งคำถามตอนนี้!
ซีลเชิงกลสปริงเดี่ยว 8D เป็นเวอร์ชันขับเคลื่อนเชิงบวกของ Qixing 8 โดยมีการออกแบบสปริงเดี่ยวโอริงเหมือนกันและมีซองจดหมาย +200°C, 20 ม./วินาที, 1.2 MPa เท่ากัน แต่เพิ่มส่วนประกอบขับเคลื่อนเชิงบวก (หมุดขับเคลื่อน d1) ดังนั้นหน้าหมุนจึงไม่ลื่นไถลบนเพลาภายใต้แรงบิดสูง ขนาดเพลา 10 มม. ถึง 80 มม. ซื้อซีลเชิงกลสปริงเดี่ยว 8D โดยตรงจากโรงงาน Qixing ในประเทศจีนในราคา OEM และราคาขายส่ง
เหตุใด 8D จึงเพิ่มไดรฟ์เชิงบวก
ในซีลสปริงเดี่ยวโอริงแบบมาตรฐาน หน้าหมุนจะถูกขับเคลื่อนด้วยแรงสปริงและความเสียดทานของโอริงกับเพลา นั่นก็เพียงพอแล้วสำหรับงานที่มีแรงบิดปานกลางและมั่นคง การที่ปั๊มสตาร์ทภายใต้ภาระ ย้อนกลับทิศทาง หรือปั๊มตัวกลางที่มีความหนืดร้อนนั้นไม่เพียงพอเสมอไป - สภาวะที่การลากบนใบหน้าอาจเกินแรงเสียดทานที่ยึดไว้ และใบหน้าหลุดออกไป หน้าสัมผัสที่ลื่นไถลจะหยุดหมุนพร้อมกับเพลา สูญเสียหน้าสัมผัสการซีลและการรั่วไหล 8D แก้ปัญหานี้ด้วยการขับเคลื่อนเชิงบวก: หมุดขับเคลื่อน (ขนาด d1) จะล็อคหน้าหมุนเข้ากับเพลาขับเคลื่อนโดยอัตโนมัติ ดังนั้นการหมุนจึงถูกส่งผ่านโลหะ ไม่ใช่โดยแรงเสียดทาน ผิวหน้าหมุนไปตามเพลาโดยไม่คำนึงถึงแรงบิด อุณหภูมิ หรือโหลดขณะสตาร์ท
8D vs 8 - เมื่อไดรฟ์มีความสำคัญ
8 และ 8D มีกลไกเหมือนกัน ยกเว้นระบบขับเคลื่อน เลือกหมายเลข 8 สำหรับน้ำร้อนปกติ น้ำมันร้อน และงานอุณหภูมิสูงทั่วไปซึ่งมีแรงบิดคงที่ เลือก 8D เมื่อปั๊มมีแรงบิดเริ่มต้นสูง การสตาร์ท-หยุดหรือการกลับตัวบ่อยครั้ง ตัวกลางที่มีความหนืดหรือมีอุณหภูมิสูงที่โหลดที่หน้า หรือมีประวัติของซีลที่หมุนออกและรั่ว ไดรฟ์บวกจะเพิ่มต้นทุนเล็กน้อยและมิติ d1 ให้กับซองจดหมาย ในบริการแรงบิดสูงที่ร้อน ระบบจะจ่ายเองโดยกำจัดความล้มเหลวของการลื่นไถลของไดรฟ์
ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า | พารามิเตอร์ | ค่า |
| เส้นผ่านศูนย์กลางเพลา | 10 มม. ถึง 80 มม | ใบหน้านิ่ง | SiC / TC / คาร์บอน |
| อุณหภูมิ | -30°ซ ถึง +200°ซ | หน้าหมุน | SiC / เซรามิก / TC |
| ความดัน | ≤ 1.2 เมกะปาสคาล | ซีลรอง | โอริง: NBR / EPDM / FKM |
| ความเร็วเพลา | ≤ 20 ม./วินาที | สปริงและโลหะ | เอสเอส304/เอสเอส316 |
| ประเภทซีล | โอริงสปริงเดี่ยว ขับเคลื่อนเชิงบวก | ||
| องค์ประกอบไดรฟ์ | หมุดขับ / รอยบาก (d1) | ||

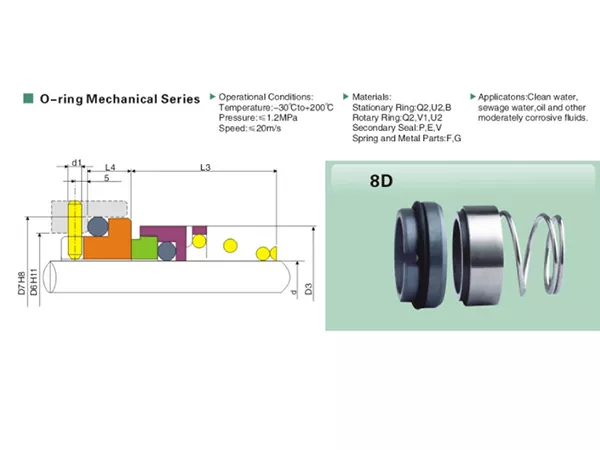

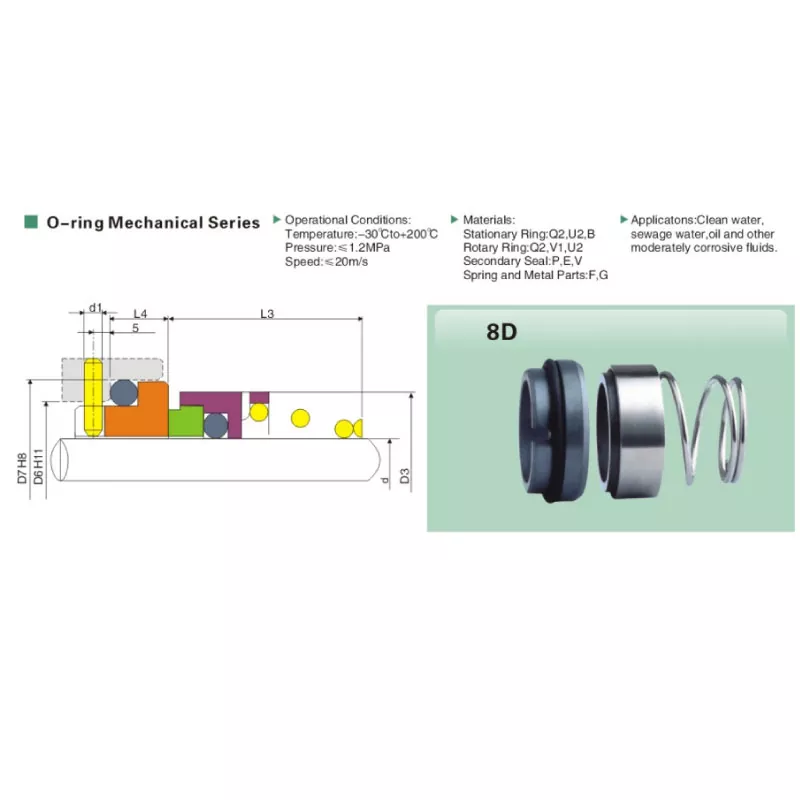

แผนภูมิขนาด
ขนาดทั้งหมดเป็นมิลลิเมตร คอลัมน์ d1 คือขนาดพินขับเคลื่อนเชิงบวกที่ทำให้ 8D แตกต่างจาก 8 เส้นผ่านศูนย์กลางเพลา d วัดที่ช่องซีล 8D ครอบคลุม 10 มม. ถึง 80 มม. ใน 28 ขนาดมาตรฐาน
| แบบอย่าง | d | D7 | D6 | D3 | L3 | L4 | ง1 |
| 8D-10 | 10 | 21.0 | 17.0 | 19.0 | 15.5 | 10.0 | 3.0 |
| 8D-12 | 12 | 23.0 | 19.0 | 21.0 | 16.0 | 10.0 | 3.0 |
| 8D-14 | 14 | 25.0 | 21.0 | 23.0 | 16.5 | 10.0 | 3.0 |
| 8D-16 | 16 | 27.0 | 23.0 | 26.0 | 18.0 | 10.0 | 3.0 |
| 8D-18 | 18 | 33.0 | 27.0 | 29.0 | 19.5 | 11.5 | 3.0 |
| 8D-20 | 20 | 35.0 | 29.0 | 31.0 | 22.0 | 11.5 | 3.0 |
| 8D-22 | 22 | 37.0 | 31.0 | 33.0 | 21.5 | 11.5 | 3.0 |
| 8D-24 | 24 | 39.0 | 33.0 | 35.0 | 23.5 | 11.5 | 3.0 |
| 8D-25 | 25 | 40.0 | 34.0 | 36.0 | 26.5 | 11.5 | 3.0 |
| 8D-28 | 28 | 43.0 | 37.0 | 40.0 | 26.5 | 11.5 | 3.0 |
| 8D-30 | 30 | 45.0 | 39.0 | 43.0 | 26.5 | 11.5 | 3.0 |
| 8D-32 | 32 | 48.0 | 42.0 | 46.0 | 28.5 | 11.5 | 3.0 |
| 8D-35 | 35 | 50.0 | 44.0 | 49.0 | 28.5 | 11.5 | 3.0 |
| 8D-38 | 38 | 56.0 | 49.0 | 53.0 | 33.5 | 14.0 | 4.0 |
| 8D-40 | 40 | 58.0 | 51.0 | 56.0 | 36.0 | 14.0 | 4.0 |
| 8D-43 | 43 | 61.0 | 54.0 | 59.0 | 38.5 | 14.0 | 4.0 |
| 8D-45 | 45 | 63.0 | 56.0 | 61.0 | 39.5 | 14.0 | 4.0 |
| 8D-48 | 48 | 66.0 | 59.0 | 64.0 | 46.0 | 14.0 | 4.0 |
| 8D-50 | 50 | 70.0 | 62.0 | 66.0 | 45.0 | 15.0 | 4.0 |
| 8D-53 | 53 | 73.0 | 65.0 | 69.0 | 47.0 | 15.0 | 4.0 |
| 8D-55 | 55 | 75.0 | 67.0 | 71.0 | 49.0 | 15.0 | 4.0 |
| 8D-58 | 58 | 78.0 | 70.0 | 76.0 | 55.0 | 15.0 | 4.0 |
| 8D-60 | 60 | 80.0 | 72.0 | 78.0 | 55.0 | 15.0 | 4.0 |
| 8D-65 | 65 | 85.0 | 77.0 | 84.0 | 55.0 | 15.0 | 4.0 |
| 8D-68 | 68 | 90.0 | 81.0 | 90.0 | 57.0 | 18.0 | 4.0 |
| 8D-70 | 70 | 92.0 | 83.0 | 90.0 | 57.0 | 18.0 | 4.0 |
| 8D-75 | 75 | 97.0 | 88.0 | 98.0 | 62.0 | 18.0 | 4.0 |
| 8D-80 | 80 | 105.0 | 95.0 | 100.0 | 61.8 | 18.2 | 4.0 |
การใช้งาน
- ปั๊มน้ำร้อนและน้ำมันร้อนแรงบิดสูงที่มีการสตาร์ท-สต็อปบ่อยครั้ง
- ปั๊มของเหลวถ่ายเทความร้อนภายใต้ภาระที่มีความหนืด (โอริง FKM)
- มอเตอร์ปั๊มแบบสองขั้วความเร็วสูงที่มีความเสี่ยงต่อการลื่นไถล
- ปั๊มน้ำเสียและสารละลายสำหรับงานหนักที่อุณหภูมิสูง
- ปั๊มที่มีประวัติหน้าหมุนหมุนออกและรั่ว
- แท่นปั๊ม OEM ระบุซีลเชิงกลสปริงเดี่ยวอุณหภูมิสูงขับเคลื่อนเชิงบวก
การผลิต
ใบหน้าถูกขัดให้มีความเรียบ ≤ 0.0009 มม. และตรวจสอบด้วยสายตา หมุดขับเคลื่อนและบ่ารับได้รับการประมวลผลเพื่อรักษาการยึดเกาะเชิงบวก โดยไม่กระทบต่อการเคลื่อนที่ในแนวแกนที่โอริงต้องใช้ตามการสึกหรอของหน้า โอริง FKM ผ่านการรับรองสำหรับช่วง +200°C ซีลเชิงกลสปริงเดี่ยว 8D แต่ละตัวได้รับการตรวจสอบขนาดและทดสอบโหลดสปริงก่อนบรรจุ ใบรับรองความสอดคล้องและใบรับรองวัสดุจะจัดส่งพร้อมกับคำสั่งซื้อตามคำขอ
ใบเสนอราคา
ส่งขนาดเพลา อุณหภูมิตัวกลาง ความเร็วเพลา และสภาพแรงบิดเริ่มต้นสำหรับใบเสนอราคาในวันเดียวกัน ขนาดสต็อกจัดส่ง 3-7 วัน; OEM คำสั่งซื้อที่กำหนดเอง 15-25 วัน ซื้อซีลเชิงกลสปริงเดี่ยว 8D โดยตรงจากโรงงาน Qixing ในประเทศจีน - ผู้ผลิตโดยตรง OEM และราคาขายส่ง
