8 ซีลแบบสปริงเดี่ยว
ซีลเชิงกลสปริงเดี่ยว 8 อันคือซีลสปริงเดี่ยวโอริงอุณหภูมิสูงของ Qixing: พิกัดถึง +200C และ 20 ม./วินาที โดยมีซีลรองโอริงแทนเครื่องสูบลมยาง ขนาดเพลาวิ่งตั้งแต่ 10 มม. ถึง 80 มม. แรงดันถึง 1.2 MPa เหมาะกับน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางที่ทำงานร้อนหรือเร็ว ซื้อซีลเชิงกลสปริงเดี่ยว 8 อันโดยตรงจากโรงงาน Qixing ในประเทศจีนในราคา OEM และราคาขายส่ง
ซีลเชิงกลสปริงเดี่ยว 8 อันคือซีลสปริงเดี่ยวโอริงอุณหภูมิสูงของ Qixing: พิกัดถึง +200°C และ 20 ม./วินาที โดยมีซีลรองโอริงแทนเครื่องสูบลมยาง ขนาดเพลาวิ่งตั้งแต่ 10 มม. ถึง 80 มม. แรงดันถึง 1.2 MPa เหมาะกับน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางที่ทำงานร้อนหรือเร็ว ซื้อซีลเชิงกลสปริงเดี่ยว 8 อันโดยตรงจากโรงงาน Qixing ในประเทศจีนในราคา OEM และราคาขายส่ง
ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า | พารามิเตอร์ | ค่า |
| เส้นผ่านศูนย์กลางเพลา | 10 มม. ถึง 80 มม | ใบหน้านิ่ง | SiC / TC / คาร์บอน |
| อุณหภูมิ | -30°ซ ถึง +200°ซ | หน้าหมุน | SiC / เซรามิก / TC |
| ความดัน | ≤ 1.2 เมกะปาสคาล | ซีลรอง | โอริง: NBR / EPDM / FKM |
| ความเร็วเพลา | ≤ 20 ม./วินาที | สปริงและโลหะ | เอสเอส304/เอสเอส316 |
| ประเภทซีล | โอริงสปริงเดี่ยวไม่สมดุล | การหมุน | แบบสองทิศทาง |
8 วิ่งได้ร้อนแรงแค่ไหน?
ต่อเนื่องสูงสุด +200°C ด้วยโอริง FKM ซีลรองโอริงคือเหตุผล: FKM คงความเสถียรทางเคมีและความร้อนไว้ที่ +200°C โดยที่ NBR หรือ EPDM ที่สูบลมในซีลมาตรฐานจะแข็งตัวและรั่วไหลเกิน +150°C สำหรับน้ำร้อน น้ำมันร้อน ของเหลวระบายความร้อน และคอนเดนเสทร้อน ซีลเชิงกลสปริงเดี่ยว 8 ตัวจะยังคงปิดผนึกอยู่ในกรณีที่ซีลยางสูบลมไม่ทำงาน ด้วยโอริง NBR หรือ EPDM ซีลเดียวกันยังครอบคลุมบริการน้ำเย็นและน้ำโดยรอบที่มีอุณหภูมิต่ำถึง -30°C
ซีลโอริงหรือยางสูบลม - ไหนจะใช้งานได้นานกว่าในการบริการที่ร้อน?
8 ใช้โอริงที่เลื่อนไปตามเพลาเพื่อติดตามการสึกหรอของใบหน้า แทนที่จะใช้ยางสูบลมยึดเข้าที่ ความแตกต่างในทางปฏิบัติสองประการตามมา ประการแรก อุณหภูมิ: โอริงสามารถเป็น FKM และทำงานที่อุณหภูมิ +200°C; เครื่องเป่าลมยางขึ้นรูปถูกจำกัดด้วยสารประกอบและแนวประสานของมัน ประการที่สอง การหมุนเวียนตามความร้อน: โอริงแบบเลื่อนช่วยให้ใบหน้าสัมผัสกันในขณะที่ชุดประกอบร้อนและเย็นลง ในขณะที่ซีลแบบสูบลมอาจทำให้สูญเสียภาระบนใบหน้าเนื่องจากการขยายตัวและการหดตัวซ้ำๆ สำหรับปั๊มที่ร้อนหรือหมุนเวียนบ่อยครั้ง การออกแบบสปริงเดี่ยวโอริงคือทางเลือกที่มีอายุการใช้งานยาวนานกว่า
ฉันต้องการ 8 หรือ 8D หรือไม่?
ทั้งสองมีอุณหภูมิ +200°C, 20 ม./วินาที, 1.2 MPa ซองและการออกแบบโอริงเหมือนกัน ความแตกต่างคือการขับรถ 8 ถูกขับเคลื่อนผ่านสปริงและแรงเสียดทานของโอริง ซึ่งเหมาะสำหรับแรงบิดปกติ 8D เพิ่มองค์ประกอบการขับเคลื่อนเชิงบวกสำหรับปั๊มที่มีแรงบิดเริ่มต้นสูง การกลับตัวบ่อยครั้ง หรือมีสื่อร้อนที่มีความหนืด ซึ่งมีความเสี่ยงที่การลื่นไถลของตัวขับ หากปั๊มเป็นแบบมาตรฐานสำหรับน้ำร้อนหรือน้ำมันร้อน เลข 8 ถูกต้อง; สำหรับแรงบิดสูงหรืองานร้อนหนัก ให้เลือก 8D

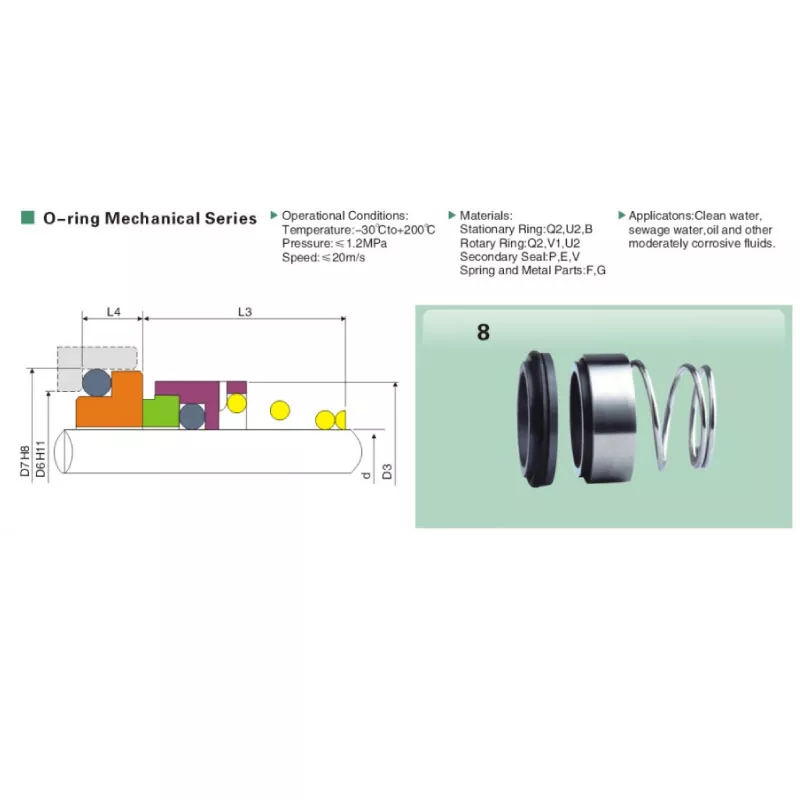

แผนภูมิขนาด
ขนาดทั้งหมดเป็นมิลลิเมตร เส้นผ่านศูนย์กลางเพลา d วัดที่ช่องซีล เบอร์ 8 ครอบคลุมตั้งแต่ 10 มม. ถึง 80 มม. ใน 31 ขนาดมาตรฐาน
| แบบอย่าง | d | D7 | D6 | D3 | L3 | L4 |
| 8-10 | 10 | 19.2 | 15.5 | 19.0 | 15.5 | 6.6 |
| 8-12 | 12 | 21.6 | 17.5 | 21.0 | 15.5 | 5.6 |
| 8-14 | 14 | 24.6 | 20.5 | 23.0 | 15.5 | 5.6 |
| 8-15 | 15 | 24.6 | 20.5 | 24.0 | 15.5 | 6.6 |
| 8-16 | 16 | 28.0 | 22.0 | 26.0 | 17.5 | 7.5 |
| 8-18 | 18 | 30.0 | 24.0 | 29.0 | 18.5 | 8.0 |
| 8-19 | 19 | 31.0 | 25.0 | 31.0 | 20.0 | 7.5 |
| 8-20 | 20 | 35.0 | 29.5 | 31.0 | 20.0 | 7.5 |
| 8-22 | 22 | 35.0 | 29.5 | 33.0 | 21.5 | 7.5 |
| 8-24 | 24 | 38.0 | 32.0 | 35.0 | 23.0 | 7.5 |
| 8-25 | 25 | 38.0 | 32.0 | 36.0 | 24.5 | 7.5 |
| 8-26 | 26 | 40.0 | 34.0 | 37.0 | 24.5 | 8.0 |
| 8-28 | 28 | 42.0 | 36.0 | 40.0 | 24.5 | 9.0 |
| 8-30 | 30 | 45.0 | 39.2 | 43.0 | 24.5 | 10.5 |
| 8-32 | 32 | 48.0 | 42.2 | 46.0 | 28.0 | 10.5 |
| 8-35 | 35 | 52.0 | 46.2 | 49.0 | 28.0 | 11.0 |
| 8-38 | 38 | 55.0 | 49.2 | 53.0 | 31.0 | 10.3 |
| 8-40 | 40 | 58.0 | 52.2 | 56.0 | 34.0 | 10.8 |
| 8-42 | 42 | 62.0 | 53.3 | 59.0 | 35.0 | 12.0 |
| 8-43 | 43 | 62.0 | 54.3 | 59.0 | 35.0 | 12.0 |
| 8-45 | 45 | 64.0 | 55.3 | 61.0 | 36.5 | 11.6 |
| 8-48 | 48 | 68.4 | 59.7 | 64.0 | 42.0 | 11.6 |
| 8-50 | 50 | 69.3 | 60.8 | 66.0 | 43.0 | 11.6 |
| 8-55 | 55 | 75.4 | 66.5 | 71.0 | 47.0 | 13.3 |
| 8-58 | 58 | 78.4 | 69.5 | 76.0 | 50.0 | 13.3 |
| 8-60 | 60 | 80.4 | 71.5 | 78.0 | 51.0 | 13.3 |
| 8-65 | 65 | 85.4 | 76.5 | 84.0 | 52.0 | 13.0 |
| 8-68 | 68 | 91.5 | 82.7 | 88.0 | 53.0 | 13.7 |
| 8-70 | 70 | 92.0 | 83.0 | 90.0 | 54.0 | 13.0 |
| 8-75 | 75 | 99.0 | 92.2 | 98.0 | 55.0 | 14.0 |
| 8-80 | 80 | 104.0 | 95.2 | 100.0 | 56.0 | 15.0 |
การใช้งาน
- การหมุนเวียนน้ำร้อน - วงจรหม้อไอน้ำ ระบบทำความร้อน น้ำร้อนบริการ
- ปั๊มน้ำมันร้อนและของเหลวถ่ายเทความร้อน (โอริง FKM)
- บูสเตอร์ความเร็วสูงและมอเตอร์ปั๊มสองขั้วสูงถึง 20 ม./วินาที
- สิ่งปฏิกูล การระบายน้ำ และการถ่ายเททางอุตสาหกรรมทั่วไปที่อุณหภูมิสูง
- ปั๊มจ่ายสารเคมีและจ่ายสารเคมีขนาดเบา (กรดอ่อน ด่าง ตัวทำละลาย)
- แท่นปั๊ม OEM ที่ระบุซีลเชิงกลแบบสปริงเดี่ยวโอริงอุณหภูมิสูง
การผลิต
ใบหน้าถูกขัดให้มีความเรียบ ≤ 0.0009 มม. และตรวจสอบด้วยสายตา โอริง FKM ผ่านการรับรองสำหรับช่วงการบริการ +200°C แมคคานิคอลซีลสปริงเดี่ยว 8 ตัวแต่ละตัวได้รับการตรวจสอบขนาดและทดสอบโหลดสปริงก่อนบรรจุ ใบรับรองความสอดคล้องและใบรับรองวัสดุจะจัดส่งพร้อมกับคำสั่งซื้อตามคำขอ
ใบเสนอราคา
ส่งขนาดเพลา อุณหภูมิสื่อ และความเร็วเพลาเพื่อเสนอราคาภายในวันเดียวกัน ขนาดสต็อกจัดส่ง 3-7 วัน; OEM คำสั่งซื้อที่กำหนดเอง 15-25 วัน ซื้อซีลเชิงกลสปริงเดี่ยว 8 อันโดยตรงจากโรงงาน Qixing ในประเทศจีน - ผู้ผลิตโดยตรง OEM และราคาขายส่ง
