แมคคานิคอลซีลสปริงเดี่ยว 7D
แมคคานิคอลซีลสปริงเดี่ยว 7D สร้างขึ้นเพื่อให้เกิดความร้อนและความเร็ว ด้วยการออกแบบตัวดันโอริงที่พิกัด +200C และ 18 ม./วินาที มันทำงานในบริเวณที่ซีลสปริงเดี่ยวมาตรฐานจางหายไป - น้ำร้อน ตัวกลางระบายความร้อน และมอเตอร์ปั๊มสองขั้วความเร็วสูง ขนาดเพลา 10 มม. ถึง 100 มม. แรงดัน 0.8 MPa ติดต่อเราเพื่อขอใบเสนอราคา!
7D แลกระดับแรงดันที่สูงกว่าของซีลดันเช่น Z2 เพื่อช่วงอุณหภูมิและความเร็วที่กว้างขึ้น นั่นทำให้เป็นซีลเชิงกลแบบสปริงเดี่ยวที่เหมาะสมสำหรับปั๊มแรงดันปานกลางที่ร้อนหรือหมุนเร็ว - ไม่ใช่สำหรับงานแรงดันสูง ซึ่งซีลแบบสมดุลหรือแบบสปริงหลายตัวเป็นตัวเลือกที่ดีกว่า
แมคคานิคอลซีลสปริงเดี่ยว 7D สร้างขึ้นเพื่อให้เกิดความร้อนและความเร็ว ด้วยการออกแบบตัวดันโอริงที่พิกัด +200°C และ 18 ม./วินาที มันทำงานในบริเวณที่ซีลสปริงเดี่ยวมาตรฐานจางลง - น้ำร้อน ตัวกลางระบายความร้อน และปั๊มมอเตอร์สองขั้วความเร็วสูง ขนาดเพลา 10 มม. ถึง 100 มม. แรงดัน 0.8 MPa ซื้อซีลเชิงกลสปริงเดี่ยว 7D โดยตรงจากโรงงาน Qixing ในประเทศจีนในราคา OEM และราคาขายส่ง
7D แลกระดับแรงดันที่สูงกว่าของซีลดันเช่น Z2 เพื่อช่วงอุณหภูมิและความเร็วที่กว้างขึ้น นั่นทำให้เป็นซีลเชิงกลแบบสปริงเดี่ยวที่เหมาะสมสำหรับปั๊มแรงดันปานกลางที่ร้อนหรือหมุนเร็ว - ไม่ใช่สำหรับงานแรงดันสูง ซึ่งซีลแบบสมดุลหรือแบบสปริงหลายตัวเป็นตัวเลือกที่ดีกว่า
เมื่อ 7D เป็นตัวเลือกที่เหมาะสม
เงื่อนไขสามประการชี้ไปที่ 7D บนซีลสปริงเดี่ยวมาตรฐาน:
- อุณหภูมิสื่อสูงที่อุณหภูมิ +200°C พร้อมโอริง FKM 7D จัดการกับน้ำร้อน น้ำมันร้อน ของไหลความร้อน และคอนเดนเสทร้อนที่จะทำให้อีลาสโตเมอร์แข็งตัวหรือหลุดออกมาในซีลมาตรฐานที่พิกัด +150°C
- ความเร็วเพลาสูงอัตรา 18 ม./วินาที ครอบคลุมปั๊มและบูสเตอร์มอเตอร์แบบสองขั้วที่ทำงานอย่างรวดเร็ว บนเพลาขนาด 50 มม. ซึ่งมีความเร็วพื้นผิวส่วนหัวประมาณ 6,800 รอบต่อนาที ซึ่งสูงกว่าขีดจำกัดสปริงเดี่ยวมาตรฐานมาก
- แรงกดดันปานกลางต่ำกว่า 0.8 MPa 7D นั้นมีประสิทธิภาพและมีอายุการใช้งานยาวนาน ด้านบน ให้ก้าวขึ้นไปที่โอริงหรือซีลหลายสปริงที่สมดุล 7D ไม่ใช่การออกแบบแรงดันสูง และไม่ควรระบุเป็นหนึ่งเดียว
เหตุใดการออกแบบตัวดันโอริงจึงเหมาะสมกับความร้อน
7D ใช้โอริงเป็นซีลรองที่เลื่อนตามแนวแกนไปตามเพลา (การออกแบบตัวดัน) แทนที่จะเป็นยางสูบลมแบบตายตัว สองสิ่งตามมา ประการแรก โอริงอาจเป็น FKM ซึ่งคงความเสถียรทางเคมีและความร้อนไว้ที่ +200°C โดยที่ NBR และ EPDM ไม่สามารถทำได้ ประการที่สอง การดำเนินการดันช่วยให้รอยสึกหรอของหน้าซีลและการเติบโตทางความร้อนที่อุณหภูมิสูงโดยไม่สูญเสียการสัมผัส - เหตุผลที่ 7D ยังคงผนึกผ่านการหมุนเวียนด้วยความร้อนซึ่งจะเปิดประตูซีลที่สูบลม ใบหน้า SiC/SiC หรือ SiC/คาร์บอนจะกระจายความร้อนจากการเสียดสีที่เกิดขึ้นที่ 18 ม./วินาที ทำให้ส่วนต่อประสานที่ทำงานอยู่ในเกณฑ์ที่ยอมรับได้
ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า | พารามิเตอร์ | ค่า |
| เส้นผ่านศูนย์กลางเพลา | 10 มม. ถึง 100 มม | ใบหน้านิ่ง | SiC / TC / คาร์บอน |
| อุณหภูมิ | -30°ซ ถึง +200°ซ | หน้าหมุน | SiC / คาร์บอน / TC |
| ความดัน | ≤ 0.8 เมกะปาสคาล | ซีลรอง | FKM / EPDM / NBR (โอริง) |
| ความเร็วเพลา | ≤ 18 ม./วินาที | สปริงและโลหะ | เอสเอส304/เอสเอส316 |
| การก่อสร้าง | สปริงเดี่ยว ตัวดันโอริง สองทิศทาง | การหมุน | ทั้งสองทิศทาง |

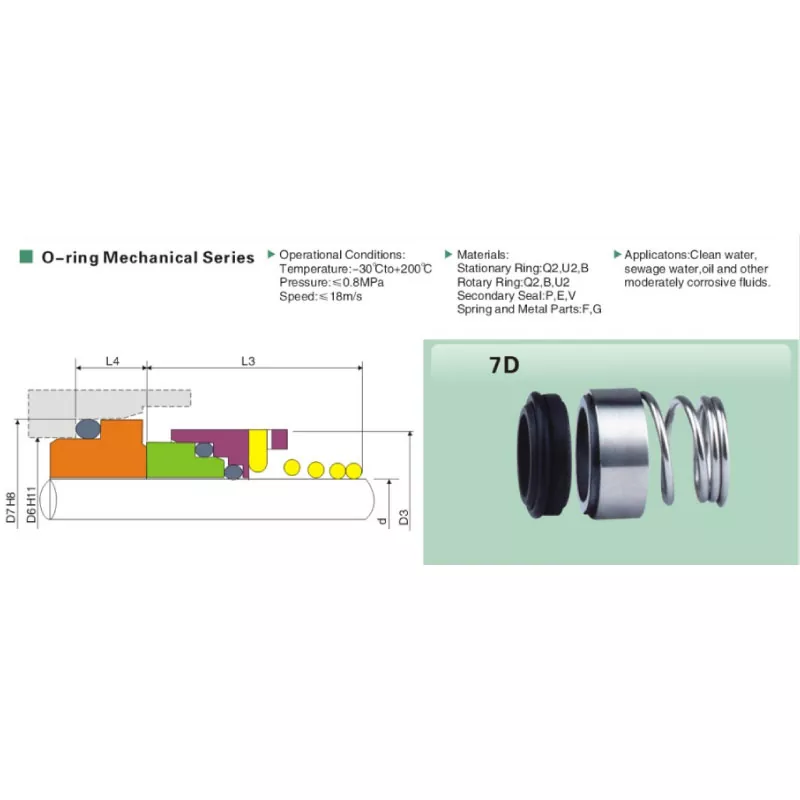

แผนภูมิขนาด
ขนาดทั้งหมดเป็นมิลลิเมตร เส้นผ่านศูนย์กลางเพลา d วัดที่ช่องซีล 7D ครอบคลุม 10 มม. ถึง 100 มม. ใน 33 ขนาดมาตรฐาน
| แบบอย่าง | d | D7 | D6 | D3 | L3 | L4 |
| 7D-10 | 10 | 21.00 | 17.0 | 19.00 | 15.00 | 7.00 |
| 7D-12 | 12 | 23.00 | 19.0 | 21.00 | 18.00 | 7.00 |
| 7D-14 | 14 | 25.00 | 21.0 | 23.00 | 22.00 | 7.00 |
| 7D-16 | 16 | 27.00 | 23.0 | 26.00 | 23.00 | 7.00 |
| 7D-18 | 18 | 33.00 | 27.0 | 29.00 | 24.00 | 10.00 |
| 7D-20 | 20 | 35.00 | 29.0 | 31.00 | 25.00 | 10.00 |
| 7D-22 | 22 | 37.00 | 31.0 | 33.00 | 25.00 | 10.00 |
| 7D-24 | 24 | 39.00 | 33.0 | 35.00 | 27.00 | 10.00 |
| 7D-25 | 25 | 40.00 | 34.0 | 36.00 | 27.00 | 10.00 |
| 7D-28 | 28 | 43.00 | 37.0 | 40.00 | 29.00 | 10.00 |
| 7D-30 | 30 | 45.00 | 39.0 | 43.00 | 30.00 | 10.00 |
| 7D-32 | 32 | 48.00 | 42.0 | 46.00 | 30.00 | 10.00 |
| 7D-33 | 33 | 48.00 | 42.0 | 46.00 | 39.00 | 10.00 |
| 7D-35 | 35 | 50.00 | 44.0 | 49.00 | 39.00 | 10.00 |
| 7D-38 | 38 | 56.00 | 49.0 | 53.00 | 42.00 | 13.00 |
| 7D-40 | 40 | 58.00 | 51.0 | 56.00 | 42.00 | 13.00 |
| 7D-43 | 43 | 61.00 | 54.0 | 59.00 | 47.00 | 13.00 |
| 7D-45 | 45 | 63.00 | 56.0 | 61.00 | 47.00 | 13.00 |
| 7D-48 | 48 | 66.00 | 59.0 | 64.00 | 47.00 | 13.00 |
| 7D-50 | 50 | 70.00 | 62.0 | 66.00 | 46.00 | 14.00 |
| 7D-53 | 53 | 73.00 | 65.0 | 69.00 | 56.00 | 14.00 |
| 7D-55 | 55 | 75.00 | 67.0 | 71.00 | 56.00 | 14.00 |
| 7D-58 | 58 | 78.00 | 70.0 | 76.00 | 56.00 | 14.00 |
| 7D-60 | 60 | 80.00 | 72.0 | 78.00 | 56.00 | 14.00 |
| 7D-63 | 63 | 83.00 | 75.0 | 81.00 | 56.00 | 14.00 |
| 7D-65 | 65 | 85.00 | 77.0 | 84.00 | 66.00 | 14.00 |
| 7D-68 | 68 | 90.00 | 81.0 | 88.00 | 64.00 | 16.00 |
| 7D-70 | 70 | 92.00 | 83.0 | 89.60 | 64.00 | 16.00 |
| 7D-75 | 75 | 97.00 | 88.0 | 98.00 | 64.00 | 16.00 |
| 7D-80 | 80 | 105.00 | 95.0 | 100.00 | 72.00 | 18.00 |
| 7D-85 | 85 | 110.00 | 100.0 | 107.50 | 72.00 | 18.00 |
| 7D-90 | 90 | 115.00 | 105.0 | 111.00 | 72.00 | 18.00 |
| 7D-95 | 95 | 120.00 | 110.0 | 119.00 | 72.00 | 18.00 |
| 7D-100 | 100 | 125.00 | 115.0 | 123.80 | 72.00 | 18.00 |
การใช้งาน
- การหมุนเวียนน้ำร้อน - วงจรหม้อไอน้ำ ระบบทำความร้อน น้ำร้อนบริการ
- ปั๊มน้ำมันความร้อนและของเหลวถ่ายเทความร้อน (โอริง FKM)
- บูสเตอร์ความเร็วสูงและปั๊มมอเตอร์สองขั้ว
- ปั๊มคอนเดนเสทและบ่อน้ำร้อนในโรงงานไอน้ำ
- การถ่ายเทสารเคมีแบบเบาที่อุณหภูมิสูงและความดันปานกลาง
- แท่นปั๊ม OEM ที่ระบุซีลเชิงกลแบบสปริงเดี่ยวอุณหภูมิสูง
การผลิต
ใบหน้าถูกขัดให้มีความเรียบ ≤ 0.0009 มม. และตรวจสอบด้วยสายตา โอริง FKM ผ่านการรับรองสำหรับช่วงการบริการ +200°C ซีลเชิงกลสปริงเดี่ยว 7D แต่ละตัวได้รับการตรวจสอบขนาดและทดสอบโหลดสปริงก่อนบรรจุ ใบรับรองความสอดคล้องและใบรับรองวัสดุจะจัดส่งพร้อมกับคำสั่งซื้อตามคำขอ
ใบเสนอราคา
ส่งขนาดเพลา อุณหภูมิสื่อ และความเร็วเพลาเพื่อเสนอราคาภายในวันเดียวกัน ขนาดสต็อกจัดส่ง 3-7 วัน; OEM คำสั่งซื้อที่กำหนดเอง 15-25 วัน ซื้อซีลเชิงกลสปริงเดี่ยว 7D โดยตรงจากโรงงาน Qixing ในประเทศจีนในราคา OEM และราคาขายส่ง
