ซีลยางแมคคานิคอลเบลโลว์ FBD

ซีลเชิงกลแบบยางร้องของ FBD ใช้ยางร้องแบบอีลาสโตเมอร์เป็นส่วนหนึ่งของระบบการปิดผนึกและการชดเชยขั้นที่สอง เมื่อเปรียบเทียบกับการออกแบบสปริงหลายตัวขนาดกะทัดรัด การจัดเรียงสปริงเดี่ยวทำให้ FBD มีโครงสร้างที่ค่อนข้างเปิดรอบๆ บริเวณสปริง ซึ่งช่วยลดการเปรอะเปื้อนและการอุดตันในการทำงานของปั๊มที่เหมาะสม

วงแหวนหมุนได้รับการออกแบบมาเพื่อรักษาการเคลื่อนที่แบบลอยที่เป็นประโยชน์ ในขณะที่ตัวเป่าลมส่งแรงบิดและรองรับการเคลื่อนที่ตามแนวแกน สำหรับโครงการทดแทน ควรตรวจสอบขนาดเพลาร่วมกับขนาดรัศมีและแกนหลักก่อนการผลิต

คุณสมบัติที่สำคัญ

• แมคคานิคอลซีลยางสปริงเดี่ยว
• ยางเบลโลว์ให้การปิดผนึกขั้นที่สองและการชดเชยแนวแกน
• โครงสร้างสปริงเดี่ยวแบบเปิดช่วยลดความเสี่ยงของการอุดตันของสปริง
• เหมาะสำหรับการเปลี่ยนปั๊มและการใช้งาน OEM ที่หลากหลาย
• มีให้เลือกหลายแบบทั้งหน้าซีล อีลาสโตเมอร์ สปริง และโลหะ
• สามารถเลือกสำหรับน้ำ น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อยอื่นๆ ได้หลังจากการยืนยันวัสดุ
• การอ้างอิงขนาดโดยละเอียดรองรับการจับคู่การแทนที่มิติ
• Qixing รองรับการจับคู่แบบกำหนดเองจากขนาด ตัวอย่าง และแบบร่างของอุปกรณ์

ข้อมูลจำเพาะทางเทคนิค

การเลือกใช้วัสดุ

FBD สามารถปรับแต่งให้มีผิวหน้า เบาะนั่ง อีลาสโตเมอร์ และวัสดุโลหะที่แตกต่างกันได้ การผสมที่ถูกต้องขึ้นอยู่กับของเหลว อุณหภูมิ ความดัน และความเร็ว ดังนั้นสภาพการทำงานจึงควรได้รับการยืนยันก่อนการผลิต

• หน้าซีล: SiC / TC / Carbon
• ที่นั่งแบบอยู่กับที่: Carbon / SiC / TC / Ceramic
• อีลาสโตเมอร์: NBR / EPDM / Viton
• สปริง: SS304 / SS316
• ชิ้นส่วนโลหะ: SS304 / SS316

ทำไมโครงสร้างสปริงเดี่ยวจึงมีความสำคัญ

เหตุผลในการเลือก FBD ทั่วไปคือรูปแบบสปริงเดี่ยว เนื่องจากสปริงไม่ได้แบ่งออกเป็นขดเล็กๆ หลายม้วนรอบๆ เพลา โครงสร้างจึงมีโอกาสน้อยที่จะสะสมคราบสะสมในบริเวณสปริงภายใต้สภาวะการบริการที่เหมาะสม ส่วนประกอบที่หมุนได้ยังคงการเคลื่อนที่ตามแนวแกนเพื่อการชดเชย ช่วยรักษาการสัมผัสที่ใบหน้าในขณะที่ซีลทำงาน

คำแนะนำการสมัคร

ซีลเชิงกลยางร้อง FBD มักใช้ในงานปั๊มที่ต้องจัดการน้ำ น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อยอื่นๆ ควรเลือกการผสมวัสดุสำหรับสื่อจริง ตัวอย่างเช่น ความเข้ากันได้ของอีลาสโตเมอร์อาจแตกต่างกันสำหรับบริการน้ำ น้ำมัน และสารเคมี แม้ว่าขนาดทางกลจะเหมือนกันก็ตาม

สำหรับการใช้งานกับของแข็ง สารเคมีเข้มข้น หรือการทำงานใกล้กับอุณหภูมิ ความดัน หรือขีดจำกัดความเร็วด้านบน ให้จัดเตรียมเงื่อนไขการทำงานให้ครบถ้วนเพื่อให้สามารถตรวจสอบโครงร่างก่อนการผลิตได้

วิธีเลือกซีล FBD ที่ถูกต้อง

• ตรวจสอบเส้นผ่านศูนย์กลางเพลาหรือขนาด FBD ที่มีอยู่
• ตรวจสอบขนาดรัศมีของชุดประกอบแบบหมุนและที่นั่งแบบอยู่กับที่
• ตรวจสอบความยาวการติดตั้งตามแนวแกน
• จัดให้มีสื่อการทำงานจริง
• ให้อุณหภูมิในการทำงาน ความดัน และความเร็วเพลา
• ตรวจสอบวัสดุผิวหน้า ที่นั่ง และอีลาสโตเมอร์ที่ต้องการ
• หากต้องการสั่งเปลี่ยน โปรดส่งรูปถ่ายที่ชัดเจน ตัวอย่างเก่า หรือภาพวาดบอกขนาด

การจับคู่ทดแทน

สำหรับงานทดแทน ชื่อรุ่นเพียงอย่างเดียวไม่เพียงพอ ควรเปรียบเทียบเส้นผ่านศูนย์กลางเพลา เส้นผ่านศูนย์กลางภายนอกของซีล เส้นผ่านศูนย์กลางบ่า และความยาวแกนกับซีลหรือแบบร่างอุปกรณ์ที่มีอยู่ นี่เป็นสิ่งสำคัญอย่างยิ่งเมื่อผู้ผลิตหลายรายใช้การกำหนดรูปแบบ FBD แต่เผยแพร่รูปแบบมิติที่แตกต่างกันเล็กน้อย

ทำไมต้องเลือก Qixing

Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co.,Ltd ผลิตและจำหน่ายซีลเชิงกลสำหรับผู้ซื้อในอุตสาหกรรม สำหรับโครงการ FBD โรงงานของเราสามารถตรวจสอบขนาด วัสดุ และขนาดการเปลี่ยนทดแทนตามข้อมูลการปฏิบัติงาน ตัวอย่าง และแบบร่าง

เมื่อการมาร์กรุ่นดั้งเดิมไม่สมบูรณ์ การระบุขนาดเพลาและขนาดการติดตั้งคีย์จะช่วยให้ Qixing มีพื้นฐานที่ชัดเจนยิ่งขึ้นสำหรับการจับคู่ก่อนการเสนอราคาและการผลิต

คำถามที่พบบ่อย

FBD Rubber Bellow Mechanical Seal เป็นซีลชนิดใด?

เป็นซีลเชิงกลอีลาสโตเมอร์สปริงเดี่ยวที่ออกแบบมาสำหรับการใช้งานปั๊มและการเปลี่ยนทดแทน

ทำไม FBD ถึงใช้สปริงตัวเดียว?

โครงร่างสปริงเดี่ยวทำให้โครงสร้างสปริงค่อนข้างเปิด และช่วยลดความเสี่ยงของการอุดตันของสปริงภายใต้สภาวะการบริการที่เหมาะสม

ช่วงอุณหภูมิในการทำงานคือเท่าไร?

FBD สามารถกำหนดค่าสำหรับอุณหภูมิตั้งแต่ -20°C ถึง +200°C ขึ้นอยู่กับวัสดุที่เลือก

แรงดันใช้งานสูงสุดคือเท่าไร?

ความดันสูงสุดที่ระบุไว้คือ 2.7 MPa

ความเร็วเลื่อนสูงสุดคือเท่าไร?

ความเร็วเลื่อนสูงสุดที่ระบุไว้คือ 25 m/s

มีวัสดุอะไรบ้างสำหรับซีลหน้า?

ตัวเลือกหน้าตัดที่มีจำหน่าย ได้แก่ SiC ทังสเตนคาร์ไบด์ และคาร์บอน

มีอีลาสโตเมอร์ชนิดใดบ้าง?

ตัวเลือกอีลาสโตเมอร์ทั่วไป ได้แก่ NBR, EPDM และ Viton

ซีล FBD สามารถรองรับของเหลวชนิดใดได้บ้าง

งานทั่วไปได้แก่ น้ำ น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อยอื่นๆ ความเหมาะสมขั้นสุดท้ายขึ้นอยู่กับวัสดุที่เลือกและสภาพการทำงานจริง

ฉันควรให้ข้อมูลอะไรบ้างสำหรับการเสนอราคาทดแทน

ระบุขนาดเพลา ขนาดหลัก สื่อในการทำงาน อุณหภูมิ ความดัน ความเร็ว และรูปถ่ายซีลเก่า ตัวอย่าง หรือภาพวาด

Qixing สามารถปรับแต่งตราประทับ FBD ได้หรือไม่

Qixing สามารถตรวจสอบข้อกำหนดที่กำหนดเองและการเปลี่ยนทดแทนตามขนาด วัสดุ และสภาพการทำงาน

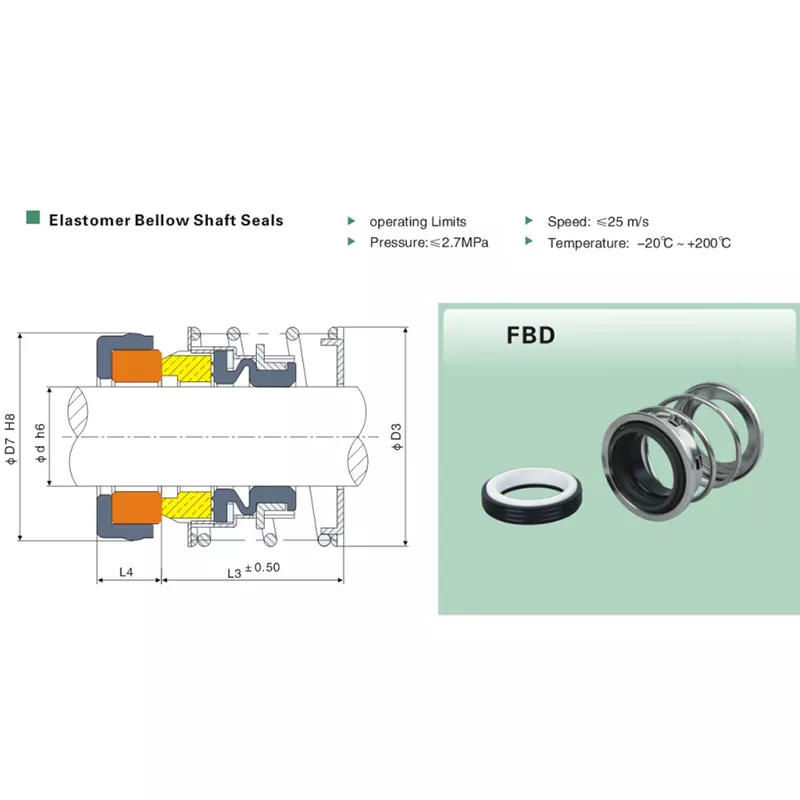

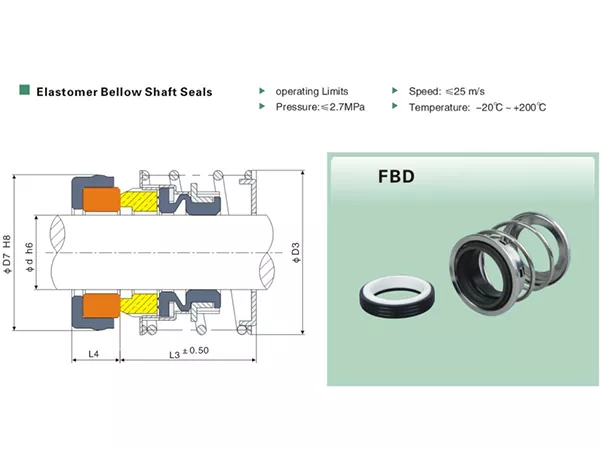

การอ้างอิงมิติ FBD

ตารางด้านล่างแสดงการอ้างอิงขนาด FBD ที่ใช้กันทั่วไปสำหรับการจับคู่มิติ ขนาดสุดท้ายควรได้รับการยืนยันโดยเทียบกับการติดตั้งที่มีอยู่ก่อนการผลิต
