1 ซีลยางร้องกล

กลุ่มผลิตภัณฑ์ Model 1 มีจำหน่ายในขนาดเศษส่วนนิ้วตั้งแต่ 5/8 นิ้ว ถึง 3 นิ้ว โดยมีการอ้างอิงมิติสำหรับ d, D3, D7, L3 และ L4 สำหรับโครงการทดแทน ขนาดเหล่านี้มีประโยชน์มากกว่าชื่อรุ่นเพียงอย่างเดียว เนื่องจากขนาดเพลาที่ถูกต้องจะต้องตรงกับพื้นที่การติดตั้งในแนวรัศมีและแนวแกนที่มีอยู่ด้วย

ทำให้โมเดล 1 ใช้งานได้จริงโดยเฉพาะสำหรับโครงการทดแทน ผู้จัดจำหน่ายและทีมบำรุงรักษาสามารถระบุขนาดที่ใกล้ที่สุด เปรียบเทียบ D3/D7 และ L3/L4 กับซีลเก่า จากนั้นยืนยันสื่อการทำงานและสภาพการทำงานก่อนการผลิต

ข้อมูลจำเพาะทางเทคนิค

รายละเอียดการออกแบบและการติดตั้ง

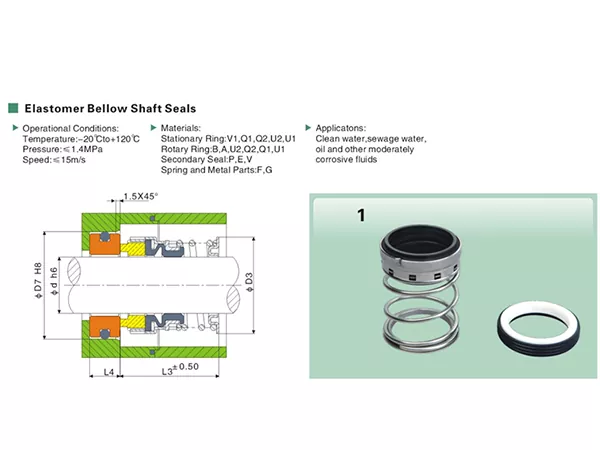

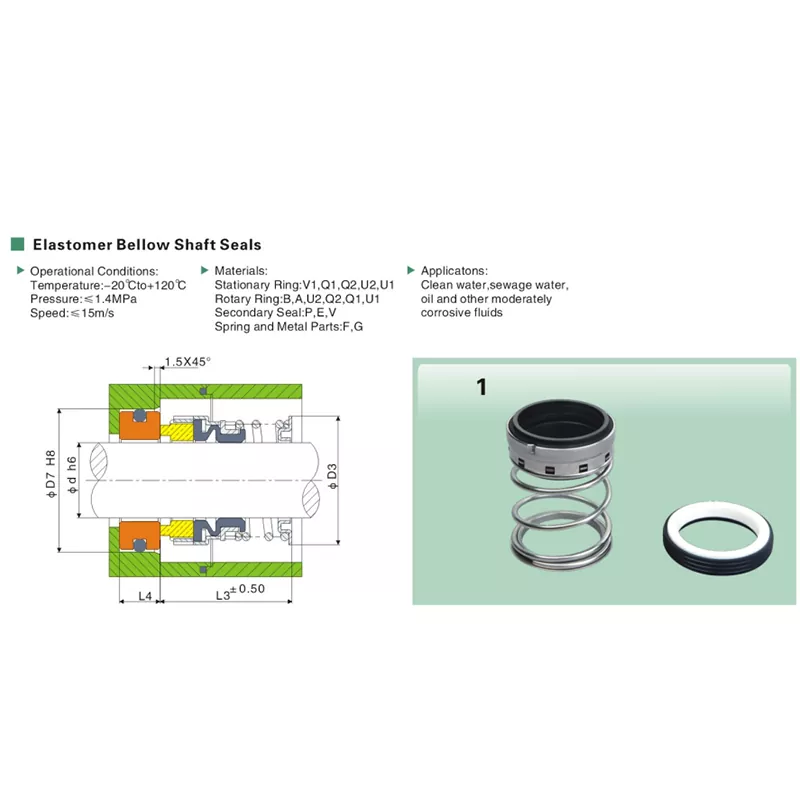

รุ่น 1 ใช้ชุดประกอบแบบหมุนได้แบบอีลาสโตเมอร์ คอยล์สปริง และเบาะนั่งแบบอยู่กับที่ ขนาดการติดตั้งกุญแจประกอบด้วย D3, D7, L3 และ L4 พร้อมด้วยการอ้างอิงการลบมุม 1.5 × 45° การยืนยันขนาดเหล่านี้ก่อนสั่งซื้อจะช่วยลดการเปลี่ยนที่ไม่ตรงกันและการทำงานซ้ำในการติดตั้ง

รหัสวัสดุ: ใช้สื่อเพื่อขับเคลื่อนตัวเลือก

ตัวเลือกวัสดุจะถูกระบุด้วยรหัสการเลือก ใช้รหัสที่จำเป็นในกรณีที่ทราบอยู่แล้ว หรือระบุสื่อการทำงานและสภาวะการทำงานเพื่อให้ Qixing สามารถตรวจสอบการผสมวัสดุที่เหมาะสมได้

• แหวนเครื่องเขียน: V1 / Q1 / Q2 / U2 / U1
• วงแหวนหมุน: B / A / U2 / Q2 / Q1 / U1
• ซีลรอง: P / E / V
• สปริงและชิ้นส่วนโลหะ: F/G

สำหรับใบเสนอราคา ผู้ซื้อที่ทราบรหัสที่ต้องการแล้วสามารถส่งได้โดยตรง หากไม่ทราบรหัส Qixing สามารถตรวจสอบของเหลวและสภาพการทำงานได้ก่อนที่จะยืนยันการผสมวัสดุขั้นสุดท้าย

หมายเหตุการใช้งาน

ซีลยางแมคคานิคอลซีลเบอร์ 1 เหมาะสำหรับน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ ความเข้ากันได้ที่แท้จริงควรได้รับการตรวจสอบกับปริมาณของแข็ง สารเติมแต่ง ความเข้มข้น และอุณหภูมิ เนื่องจากสภาวะเหล่านี้อาจแตกต่างกันอย่างมากระหว่างการใช้งาน

สำหรับการใช้งานนอกสื่อที่ระบุไว้—หรือใกล้กับขีดจำกัดอุณหภูมิหรือความดันที่ระบุไว้—ให้ส่งตัวกลางและสภาวะการทำงานจริงพร้อมกับ RFQ เพื่อให้สามารถตรวจสอบการเลือกวัสดุก่อนการผลิตได้

การจับคู่ทดแทน: วัดก่อนที่ซีลเก่าจะถูกทิ้ง

• บันทึกเส้นผ่านศูนย์กลางเพลา d และขนาดเศษส่วนเป็นนิ้ว หากทราบ
• วัด D3 และ D7 เพื่อตรวจสอบซองการติดตั้งในแนวรัศมี
• วัด L3 และ L4 เพื่อตรวจสอบพื้นที่การติดตั้งตามแนวแกน
• ถ่ายภาพชุดประกอบแบบหมุนได้ทั้งหมดและที่นั่งแบบอยู่กับที่แยกกัน
• บันทึกสื่อการทำงาน อุณหภูมิ ความดัน และความเร็วเพลา
• ส่งเครื่องหมายรุ่นหรือรหัสวัสดุที่มองเห็นได้พร้อมกับการวัด

Qixing จัดการกับ RFQ สำหรับรุ่น 1 อย่างไร

ทำไมต้องเลือก Qixing

Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co.,Ltd ผลิตและจำหน่ายซีลเชิงกลสำหรับผู้ซื้อในอุตสาหกรรม สำหรับซีรีส์ Model 1 โรงงานของเราสามารถทำงานได้จากการอ้างอิงขนาด ขนาด ตัวอย่างเก่าหรือภาพวาด และรวมข้อมูลนั้นเข้ากับสภาพการทำงานจริงก่อนเสนอราคา

สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับโปรเจ็กต์ทดแทนที่การมาร์กรุ่นเก่าไม่สมบูรณ์ Qixing สามารถใช้ข้อมูลมิติและการใช้งานเพื่อรองรับการจับคู่แบบกำหนดเองโดยไม่ต้องอ้างว่าสามารถแลกเปลี่ยนกันได้แบบสากล

คำถามที่พบบ่อย

มีขนาดใดบ้างที่ระบุไว้สำหรับ 1 Rubber Bellow Mechanical Seal?

ขนาดที่มีจำหน่ายเริ่มตั้งแต่ 5/8 นิ้ว ถึง 3 นิ้ว ซึ่งสอดคล้องกับเส้นผ่านศูนย์กลางเพลาตั้งแต่ 15.875 มม. ถึง 76.2 มม.

ขีดจำกัดการทำงานของซีล Model 1 คืออะไร?

ช่วงการทำงานคือ -20°C ถึง +120°C โดยมีแรงดันสูงสุด 1.4 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที

สื่อใดบ้างที่อยู่ในรายการสำหรับรุ่น 1

น้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ

ฉันควรตรวจสอบขนาดใดเพื่อทดแทน

ขนาดการแทนที่คีย์ ได้แก่ d, D3, D7, L3 และ L4 เปรียบเทียบค่าเหล่านี้กับการติดตั้งที่มีอยู่ก่อนสั่งซื้อ

สั่งเฉพาะเส้นผ่านศูนย์กลางเพลาได้ไหม

เส้นผ่านศูนย์กลางเพลาระบุช่วงขนาด แต่ควรตรวจสอบ D3, D7, L3 และ L4 เพื่อหาชิ้นส่วนทดแทนด้วย

มีตัวเลือกวัสดุอะไรบ้าง?

การเลือกวัสดุที่มีให้เลือกจะระบุด้วยรหัสสำหรับวงแหวนที่อยู่นิ่ง วงแหวนหมุน ซีลรอง สปริง และชิ้นส่วนโลหะ ติดต่อ Qixing หากคุณต้องการความช่วยเหลือในการยืนยันชุดค่าผสมที่เหมาะสม

Qixing สามารถผลิตผลิตภัณฑ์ทดแทนจากตัวอย่างได้หรือไม่

Qixing สามารถตรวจสอบตัวอย่าง ภาพวาด ภาพถ่าย และขนาด พร้อมด้วยเงื่อนไขการปฏิบัติงานสำหรับการจับคู่แบบกำหนดเอง

ซีลนี้เหมาะสำหรับสารเคมีที่มีฤทธิ์กัดกร่อนหรือไม่?

สำหรับบริการที่มีฤทธิ์กัดกร่อน ให้ระบุสารเคมีและสภาวะการทำงานจริงเพื่อให้สามารถตรวจสอบการรวมวัสดุก่อนการผลิต

ฉันควรรวมอะไรบ้างใน RFQ

ส่งขนาดเพลา, ขนาด D3/D7/L3/L4, ปานกลาง, อุณหภูมิ, ความดัน, ความเร็ว และรูปถ่ายซีลเก่าหรือเครื่องหมายแบบจำลอง

Qixing รองรับคำสั่งซื้อ OEM หรือไม่

ใช่. Qixing สามารถตรวจสอบข้อกำหนด OEM และการเปลี่ยนทดแทนตามขนาด ตัวอย่าง ภาพวาด และข้อมูลการดำเนินงาน

ตารางมิติโมเดล 1

ขนาดแสดงเป็นมิลลิเมตร ชื่อรุ่นด้านล่างใช้ชื่อรุ่น 1 หันหน้าไปทาง Qixing
