1A ซีลยางร้องกล
Qixing เป็นผู้ผลิตซีลเครื่องกลยางร้อง 1A มืออาชีพและซัพพลายเออร์ที่นำเสนอโซลูชั่นการปิดผนึกทางอุตสาหกรรมที่ปรับแต่งเอง ซีลเพลาเบลโลว์อีลาสโตเมอร์ 1A มีจำหน่ายในหน่วยนิ้วและขนาดเมตริก โดยมีช่วงการทำงานที่ -20°C ถึง +120°C แรงดันสูงสุด 1.4 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที
ซีลเชิงกลแบบยางเบลโลว์ 1A มีจำหน่ายในช่วงขนาดนิ้วโดยละเอียดตั้งแต่ 0.375 นิ้วถึง 4.000 นิ้ว และช่วงอ้างอิงหน่วยเมตริกตั้งแต่ 14 มม. ถึง 100 มม. ผู้ซื้อสามารถเริ่ม RFQ จากขนาดเพลานิ้วหรือเมตริก จากนั้นยืนยันขนาดการติดตั้งก่อนการผลิต
แทนที่จะถือว่า 1A เป็นเพียงชื่อรุ่น Qixing สามารถใช้ขนาดเพลา ขนาด D3/D6/D7 และขนาดแกน L3/L4 เพื่อให้ตรงกับซีลหรือแบบร่างอุปกรณ์ที่มีอยู่
ข้อมูลจำเพาะทางเทคนิค
| รายการ | ข้อมูลทางเทคนิค |
| กลุ่มผลิตภัณฑ์ | ซีลเพลาเบลโลว์อีลาสโตเมอร์ |
| อุณหภูมิในการทำงาน | -20°ซ ถึง +120°ซ |
| แรงดันสูงสุด | ≤ 1.4 เมกะปาสคาล |
| ความเร็วเลื่อนสูงสุด | ≤ 15 ม./วินาที |
| สื่อรายการ | น้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ |
| รหัสแหวนเครื่องเขียน | V1 / Q1 / Q2 / U2 / U1 |
| รหัสวงแหวนโรตารี | B/A/U2/Q2/Q1/U1 |
| รหัสผนึกรอง | พี/อี/วี |
| รหัสสปริงและชิ้นส่วนโลหะ | เอฟ/จี |
อะไรคือความแตกต่างเกี่ยวกับชุดข้อมูล 1A

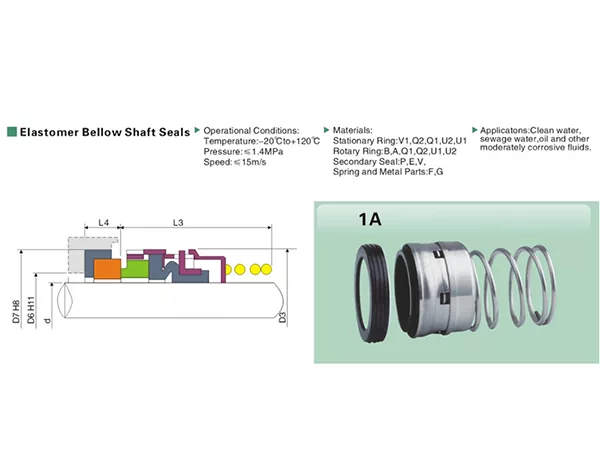

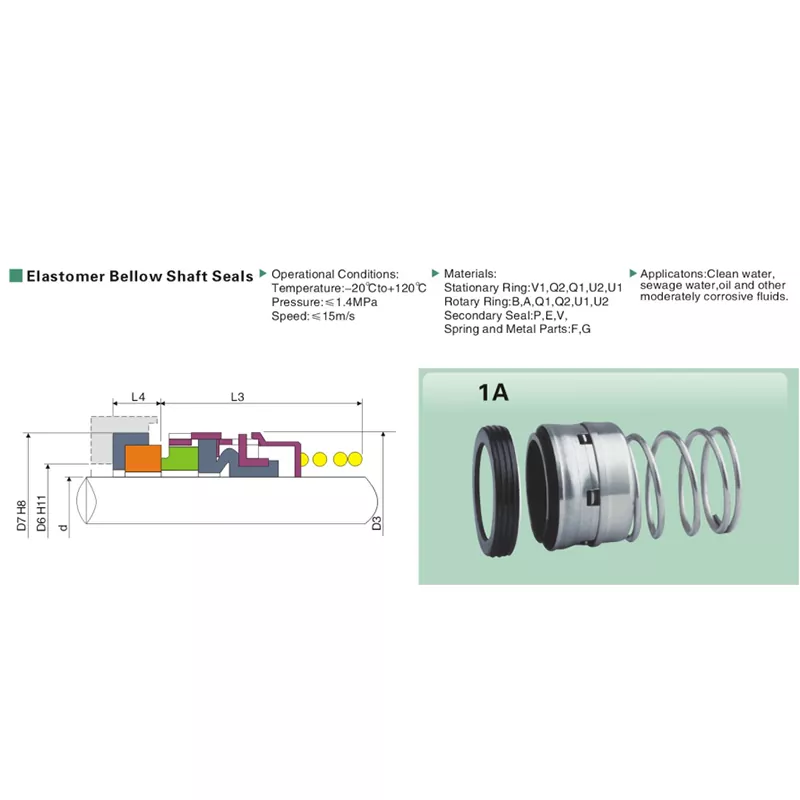

เซ็ตมิติ 1A ประกอบด้วย D6 นอกเหนือจาก D3 และ D7 ขนาดเหล่านี้เมื่อใช้ร่วมกับ d, L3 และ L4 จะให้รายละเอียดเพิ่มเติมสำหรับการตรวจสอบการเปลี่ยนและการจับคู่การติดตั้ง
ตารางอ้างอิงหน่วยเมตริกแยกต่างหากจะแสดงค่า d, D3 และ L3 ทำให้ระบุ 1A ได้ง่ายสำหรับผู้ซื้อที่ใช้ขนาดเพลาเมตริก
ตัวเลือกรหัสวัสดุ
- แหวนเครื่องเขียน: V1 / Q1 / Q2 / U2 / U1
- วงแหวนหมุน: B / A / U2 / Q2 / Q1 / U1
- ซีลรอง: P / E / V
- สปริงและชิ้นส่วนโลหะ: F/G
การเลือกวัสดุจะถูกระบุด้วยรหัส หากไม่ทราบรหัสที่ต้องการ ให้ระบุเงื่อนไขปานกลางและหน้าที่เพื่อให้ Qixing สามารถตรวจสอบชุดค่าผสมที่เหมาะสมได้
การสมัครและการทบทวนหน้าที่
1A เหมาะสำหรับน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ สำหรับตัวกลางพิเศษ ให้ยืนยันองค์ประกอบทางเคมีและสภาวะการทำงานจริงก่อนเลือกวัสดุขั้นสุดท้าย
เมื่อตัวกลางประกอบด้วยของแข็ง สารเติมแต่ง หรือส่วนประกอบที่มีฤทธิ์กัดกร่อน ให้ระบุรายละเอียดของเหลวและอุณหภูมิตามจริงในการสอบถาม เพื่อให้สามารถตรวจสอบการกำหนดค่าซีลเทียบกับการใช้งานจริงได้
นิ้วหรือเมตริก? วิธีการเริ่ม RFQ
| ข้อมูลเริ่มต้น | ใช้ตารางนี้ | จากนั้นยืนยัน |
| ขนาดเพลานิ้วที่รู้จัก | โต๊ะ 0.375-4.000 นิ้ว | ง, D3, D6, D7, L3, L4 |
| ขนาดเพลาเมตริกที่รู้จัก | อ้างอิง 14-100 มม | d, D3, L3 รวมถึงขนาดการติดตั้ง |
| ตัวอย่างซีลเก่า | เปรียบเทียบขนาดทางกายภาพ | ขนาดเพลา D3/D6/D7 และ L3/L4 |
| การเขียนแบบอุปกรณ์ | จับคู่ซองการติดตั้ง | ขนาดรัศมีและแนวแกน |
รายการตรวจสอบการจับคู่ทดแทน
- ระบุว่าซีลที่มีอยู่ถูกเลือกตามขนาดเพลานิ้วหรือเมตริก
- วัดเส้นผ่านศูนย์กลางเพลา d อย่างแม่นยำ แทนที่จะอาศัยการมาร์กรุ่นที่สึกหรอเท่านั้น
- บันทึก D3, D6 และ D7 เมื่อเข้าถึงได้
- บันทึก L3 และ L4 สำหรับความพอดีตามแนวแกน
- ถ่ายภาพที่ชัดเจนของชุดประกอบแบบหมุนได้ทั้งหมดและที่นั่งแบบอยู่กับที่
- ให้ค่าปานกลาง อุณหภูมิ ความดัน และความเร็ว
- ส่งรหัสวัสดุที่ทราบหรือการอ้างอิงแบบร่างอุปกรณ์
หมายเหตุการสั่งซื้อ
สำหรับขนาด 1.375 นิ้ว โปรดยืนยันขนาด D6 กับ Qixing ก่อนสั่งซื้อ
เหตุใดจึงเลือก Qixing สำหรับ 1A
Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co.,Ltd ผลิตและจำหน่ายซีลเชิงกลสำหรับผู้ซื้อในอุตสาหกรรม สำหรับ 1A โรงงานของเราสามารถทำงานได้จากการอ้างอิงขนาดนิ้วหรือเมตริก ตัวอย่าง ภาพวาด และขนาดการติดตั้งที่วัดได้ เพื่อรองรับ OEM และโครงการทดแทน
กระบวนการจัดซื้อไม่ซับซ้อน: ระบุระบบขนาด ตรวจสอบขนาดที่สำคัญ ยืนยันเงื่อนไขการทำงาน จากนั้นจึงสรุปข้อกำหนดด้านวัสดุและการผลิต
คำถามที่พบบ่อย
ช่วงขนาดใดที่ระบุไว้สำหรับ 1A Rubber Bellow Mechanical Seal
โต๊ะนิ้วมีขนาดตั้งแต่ 0.375 นิ้วถึง 4.000 นิ้ว ตารางอ้างอิงระบบเมตริกแยกต่างหากจะแสดงขนาดเพลาตั้งแต่ 14 มม. ถึง 100 มม.
1A แสดงขีดจำกัดการทำงานใดบ้าง
ช่วงการทำงานคือ -20°C ถึง +120°C โดยมีแรงดันสูงสุด 1.4 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที
มีรายการสื่ออะไรบ้าง?
น้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ
มิติข้อมูลใดบ้างที่เผยแพร่สำหรับขนาดนิ้ว
ขนาดนิ้วหลักได้แก่ d, D3, D6, D7, L3 และ L4
ตารางอ้างอิงหน่วยเมตริกมีอะไรบ้าง
โดยให้ค่าขนาดเมตริก d, D3 และ L3 สำหรับขนาดอ้างอิง 14-100 มม.
ฉันสามารถใช้ตารางเมตริกเพียงอย่างเดียวในการสั่งซื้อทดแทนได้หรือไม่
เป็นจุดเริ่มต้นที่มีประโยชน์ แต่ขนาดการติดตั้งจริงควรได้รับการยืนยันก่อนการผลิต
มีรหัสวัสดุอะไรบ้าง?
แหวนเครื่องเขียน: V1/Q1/Q2/U2/U1; แหวนหมุน: B/A/U2/Q2/Q1/U1; ซีลรอง: P/E/V; สปริงและชิ้นส่วนโลหะ: F/G
เหตุใดแถว 1.375 นิ้วจึงถูกตั้งค่าสถานะเพื่อตรวจสอบ
โปรดยืนยันขนาด D6 สำหรับขนาด 1.375 นิ้ว ก่อนการผลิต
ฉันควรส่งอะไรไปที่ Qixing เพื่อขอใบเสนอราคาทดแทน
ส่งขนาดเพลาเป็นนิ้วหรือเมตริก ขนาด D3/D6/D7/L3/L4 หากมี สื่อในการทำงาน อุณหภูมิ ความดัน ความเร็ว และภาพถ่ายซีลเก่า
Qixing สามารถผลิตซีล 1A แบบกำหนดเองได้หรือไม่
Qixing สามารถตรวจสอบข้อกำหนด OEM และการเปลี่ยนทดแทนได้โดยใช้ตัวอย่าง ภาพวาด การวัด และข้อมูลการปฏิบัติงาน
ตารางขนาดขนาด 1A นิ้ว
ขนาดมีหน่วยเป็นมิลลิเมตร ยกเว้นคอลัมน์แรกซึ่งเป็นการอ้างอิงขนาดนิ้ว
| ขนาด (นิ้ว) | d | D3 | D6 | D7 | L3 | L4 |
| 0.375 | 9.5 | 22 | 11.0 | 24.60 | 44 | 8.7 |
| 0.500 | 12.7 | 25 | 13.5 | 27.80 | 44 | 8.7 |
| 0.625 | 15.8 | 29 | 17.0 | 30.95 | 44 | 10.3 |
| 0.750 | 19.0 | 32 | 20.0 | 34.15 | 44 | 10.3 |
| 0.813 | 20.6 | 33 | 21.5 | 35.70 | 44 | 10.3 |
| 0.875 | 22.2 | 35 | 23.0 | 37.30 | 44 | 10.3 |
| 1.000 | 25.4 | 38 | 26.5 | 40.50 | 44 | 10.3 |
| 1.125 | 28.5 | 46 | 29.5 | 47.65 | 60 | 11.9 |
| 1.250 | 31.7 | 49 | 32.5 | 50.80 | 60 | 11.9 |
| 1.375 | 34.9 | 52 | 26.5 | 54.00 | 60 | 11.9 |
| 1.500 | 38.1 | 56 | 39.5 | 57.15 | 60 | 11.9 |
| 1.625 | 41.2 | 59 | 42.5 | 60.35 | 60 | 11.9 |
| 1.750 | 44.4 | 62 | 46.0 | 63.50 | 71 | 11.9 |
| 1.875 | 47.6 | 65 | 49.0 | 66.70 | 71 | 11.9 |
| 2.000 | 50.8 | 68 | 52.0 | 69.85 | 71 | 13.5 |
| 2.125 | 53.9 | 71 | 55.5 | 73.05 | 71 | 13.5 |
| 2.250 | 57.1 | 75 | 58.5 | 76.20 | 71 | 13.5 |
| 2.375 | 60.3 | 78 | 61.5 | 79.40 | 71 | 13.5 |
| 2.500 | 63.5 | 81 | 65.0 | 82.55 | 71 | 13.5 |
| 2.625 | 66.6 | 86 | 68.0 | 92.10 | 70 | 15.9 |
| 2.750 | 69.8 | 89 | 71.0 | 95.25 | 70 | 15.9 |
| 2.875 | 73.0 | 92 | 74.5 | 98.45 | 73 | 15.9 |
| 3.000 | 76.2 | 95 | 77.5 | 101.60 | 73 | 15.9 |
| 3.125 | 79.3 | 102 | 80.5 | 111.15 | 79 | 19.9 |
| 3.250 | 82.5 | 105 | 84.0 | 114.30 | 79 | 19.9 |
| 3.375 | 85.7 | 108 | 87.0 | 117.50 | 79 | 19.9 |
| 3.500 | 88.9 | 111 | 90.5 | 120.65 | 79 | 19.9 |
| 3.625 | 92.0 | 114 | 93.5 | 123.85 | 83 | 19.9 |
| 3.750 | 95.2 | 117 | 96.5 | 127.00 | 83 | 19.9 |
| 3.875 | 98.4 | 121 | 100.0 | 130.20 | 86 | 19.9 |
| 4.000 | 101.6 | 124 | 103.0 | 133.35 | 86 | 19.9 |
หมายเหตุการสั่งซื้อ:กรุณายืนยันขนาด D6 สำหรับขนาด 1.375 นิ้ว ก่อนการผลิต
1A ตารางอ้างอิงเมตริก
| ขนาดเมตริก | d | D3 | L3 |
| 14 | 14 | 29 | 44 |
| 16 | 16 | 29 | 44 |
| 18 | 18 | 32 | 44 |
| 19 | 19 | 32 | 44 |
| 20 | 20 | 33 | 44 |
| 24 | 24 | 38 | 44 |
| 25 | 25 | 38 | 44 |
| 27 | 27 | 46 | 60 |
| 28 | 28 | 46 | 60 |
| 29 | 29 | 46 | 60 |
| 30 | 30 | 49 | 60 |
| 32 | 32 | 49 | 60 |
| 34 | 34 | 52 | 60 |
| 35 | 35 | 52 | 60 |
| 38 | 38 | 56 | 60 |
| 40 | 40 | 59 | 60 |
| 42 | 42 | 62 | 71 |
| 45 | 45 | 62 | 71 |
| 48 | 48 | 65 | 71 |
| 50 | 50 | 68 | 71 |
| 54 | 54 | 71 | 71 |
| 55 | 55 | 75 | 71 |
| 60 | 60 | 78 | 71 |
| 65 | 65 | 86 | 70 |
| 70 | 70 | 89 | 70 |
| 73 | 73 | 92 | 73 |
| 75 | 75 | 95 | 73 |
| 80 | 80 | 105 | 79 |
| 90 | 90 | 114 | 83 |
| 95 | 95 | 118 | 83 |
| 100 | 100 | 124 | 86 |
