2100 ซีลยางเบลโลว์แมคคานิคอล
ซีลแมคคานิคอลแบบยางเบลโลว์ส่วนใหญ่จะออกที่แรงดัน 1.0 MPa และความเร็วเพลา 13 ม./วินาที ซึ่งเป็นเพดานการทำงานของการออกแบบสปริงเดี่ยวที่สร้างขึ้นสำหรับน้ำสะอาดและการไหลเวียนของแสง เหนือซองจดหมายนั้น เผชิญกับความร้อนมากเกินไป เครื่องสูบลมหลุดออกมา และการปิดผนึกล้มเหลวภายในไม่กี่เดือน ซีลเชิงกลแบบยางเบลโลว์ Qixing 2100 ได้รับการออกแบบมาเพื่อใช้งานในกรณีที่ซีลยางเบลโลว์มาตรฐานไม่ทำงาน: 1.8 MPa, 15 ม./วินาที ในขนาดเพลา 10 มม. ถึง 100 มม.
สำหรับปั๊มกระบวนการทางอุตสาหกรรม รางเลื่อนถ่ายโอนสารเคมีแรงดันปานกลาง และบริการสาธารณูปโภคในโรงกลั่น ซึ่งการออกแบบยางสูบลมแบบสปริงเดี่ยวยังคงสมเหตุสมผลในเชิงพาณิชย์ แต่ปั๊มทำงานหนักกว่าเงื่อนไขในแค็ตตาล็อก ซีลเชิงกลแบบยางสูบลม 2100 คือเส้นทางการอัพเกรด ซื้อโดยตรงจากโรงงาน Qixing ในประเทศจีน — ใบเสนอราคาภายในวันเดียวกัน ราคาโรงงาน OEM และอุปทานขายส่งทั่วโลก
จุดที่ 2100 อยู่ในตระกูลยางเบลโลว์
การเลือกซีลเชิงกลจะเห็นได้ชัดเมื่อมีการพล็อตจุดหน้าที่บนแผนที่ความเร็วความดัน ตารางด้านล่างแสดงกลุ่มซีลแมคคานิคอลยางเบลโลว์ในโซนต่างๆ — งานเบา, ใช้งานทั่วไป, มาตรฐานอุตสาหกรรม, อุตสาหกรรมหนัก และงานหนัก 2100 ครอบครองเขตอุตสาหกรรมหนัก:
| พีวีโซน | ความดัน | ความเร็ว | ประเภทซีลที่เหมาะสม | บริการทั่วไป |
| งานเบา | ≤ 0.5 เมกะปาสคาล | ≤ 5 ม./วินาที | ร้องยางเดี่ยวพื้นฐาน | ปั๊มหมุนเวียนภายในบ้านและ HVAC |
| วัตถุประสงค์ทั่วไป | ≤ 1.0 เมกะปาสคาล | ≤ 10 ม./วินาที | ยางกันกระแทกมาตรฐาน | เครื่องเพิ่มปริมาณน้ำสะอาดและปั๊มถ่ายเท |
| มาตรฐานอุตสาหกรรม | ≤ 1.0 เมกะปาสคาล | ≤ 13 ม./วินาที | Z1 / ซองทั่วไป Type 21 | หน้าที่ปั๊มอุตสาหกรรมทั่วไป |
| อุตสาหกรรมหนัก | ≤ 1.8 เมกะปาสคาล | ≤ 15 ม./วินาที | 2100 โซนปฏิบัติการ | กระบวนการทางอุตสาหกรรมและปั๊มถ่ายเทสารเคมี |
| หน้าที่ร้ายแรง | > 1.8 เมกะปาสคาล | > 15 ม./วินาที | มัลติสปริง 891 / H7N | โรงกลั่นน้ำมันและก๊าซ กระบวนการแรงดันสูง |
บันทึกการอ่านสองอัน ประการแรก โซนทับซ้อนกันในการใช้งานจริง — หน้าที่ 1.5 MPa ที่ 8 ม./วินาที สามารถดำเนินการได้โดยใช้ซีลมาตรฐานอุตสาหกรรม แต่มีการระบุอย่างอนุรักษ์นิยมมากกว่าในงานอุตสาหกรรมหนัก 2100 ประการที่สอง ขอบเขตระหว่างงานหนักทางอุตสาหกรรมและงานหนักหนักยังเป็นขอบเขตระหว่างโครงสร้างยางเบลโลว์แบบสปริงเดี่ยวและโครงสร้างสปริงหลายตัว ที่สูงกว่า 1.8 MPa หรือ 15 ม./วินาที Qixing แนะนำให้เลื่อนไปใช้สปริงหลายตระกูล 891 แทนที่จะดันดีไซน์ยางเบลลโลว์ให้เกินขีดจำกัดการออกแบบ
ข้อมูลจำเพาะของซีลยางร้องกล 2100
| พารามิเตอร์ | ค่า | พารามิเตอร์ | ค่า |
| เส้นผ่านศูนย์กลางเพลา | 10 มม. ถึง 100 มม | ใบหน้านิ่ง | SiC / TC / เซรามิก |
| อุณหภูมิ | -20°ซ ถึง +120°ซ | หน้าหมุน | คาร์บอน / SiC / TC |
| ความดัน | ≤ 1.8 เมกะปาสคาล | เครื่องเป่าลมอีลาสโตเมอร์ | NBR / EPDM / FKM |
| ความเร็วเพลา | ≤ 15 ม./วินาที | สปริงและโลหะ | SS304 / SS316 / ฮาสเตลลอย |
| การก่อสร้าง | ยางเบลโลว์ปลายเดี่ยวพร้อมสปริงหลายตัว | ขนาดอิมพีเรียล | มีจำหน่ายขนาด 3/8" ถึง 4" ตามคำขอ |

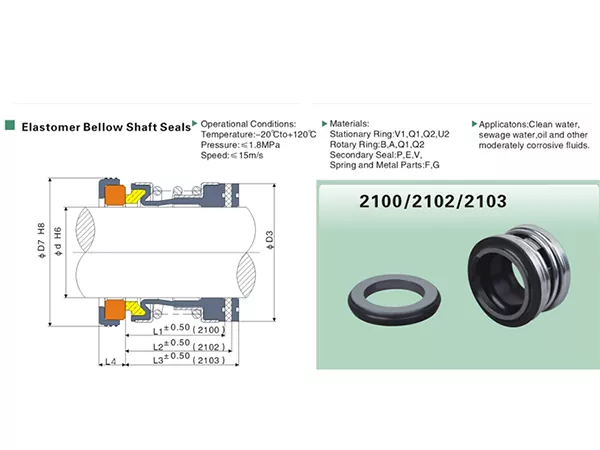

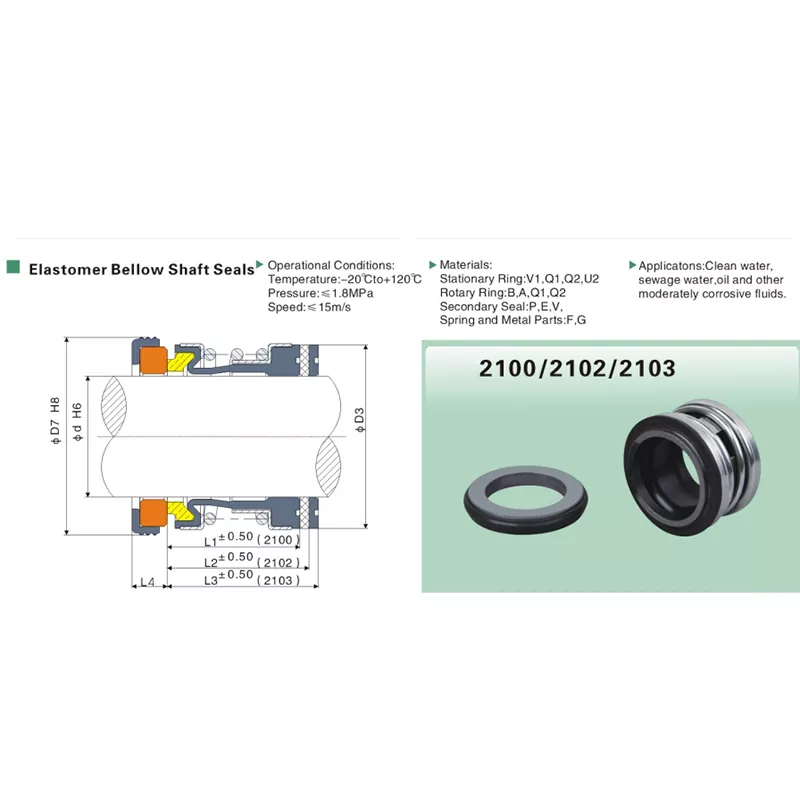

แผนภูมิขนาด
ขนาดทั้งหมดเป็นมิลลิเมตร 2100 มีจำหน่ายในขนาดเมตริก 10 มม. ถึง 100 มม. เป็นสินค้าคงคลังมาตรฐานของแค็ตตาล็อก ขนาดเศษส่วนของอิมพีเรียลตั้งแต่ 3/8 นิ้วถึง 4 นิ้วมีให้บริการตามคำขอ — ระยะเวลารอคอยสินค้าโดยทั่วไปคือ 15 ถึง 25 วันสำหรับขนาดที่ไม่มีในสต๊อก
| แบบอย่าง | d | D7 | D6 | D3 | L4 | L1 | L2 |
| 2100-10 | 10 | 20 | 21 | 5 | 15.2 | 27.7 | 35.2 |
| 2100-12 | 12 | 22 | 23 | 6 | 15.2 | 26.7 | 34.2 |
| 2100-14 | 14 | 24 | 25 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-15 | 15 | 25 | 26 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-16 | 16 | 26 | 27 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-18 | 18 | 32 | 33 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-20 | 20 | 34 | 35 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-22 | 22 | 36 | 37 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-24 | 24 | 38 | 39 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-25 | 25 | 39 | 40 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-28 | 28 | 42 | 43 | 6 | 26.2 | 36.7 | 44.2 |
| 21.00-30 | 30 | 44 | 45 | 8 | 26.2 | 36.7 | 43.2 |
| 2100-32 | 32 | 47 | 48 | 8 | 26.2 | 35.7 | 48.2 |
| 2100-33 | 33 | 47 | 48 | 8 | 26.2 | 34.7 | 48.2 |
| 2100-35 | 35 | 49 | 50 | 8 | 26.2 | 37.2 | 47.2 |
| 2100-38 | 38 | 54 | 56 | 8 | 26.2 | 37.2 | 47.2 |
| 2100-40 | 40 | 56 | 58 | 9 | 30.2 | 35.2 | 52.2 |
| 2100-43 | 43 | 59 | 61 | 9 | 30.2 | 35.2 | 52.2 |
| 2100-45 | 45 | 61 | 63 | 10 | 30.2 | 35.2 | 52.2 |
| 2100-48 | 48 | 64 | 66 | 10 | 30.2 | 35.2 | 52.2 |
| 2100-50 | 50 | 66 | 70 | 10 | 30.2 | 37.7 | 50.2 |
| 2100-55 | 55 | 75 | 78 | 13 | 30.2 | 42.7 | 60.2 |
| 2100-60 | 60 | 80 | 80 | 12 | 33.2 | 40.7 | 58.2 |
| 2100-65 | 65 | 85 | 85 | 12 | 33.2 | 40.7 | 60.2 |
| 2100-70 | 70 | 92 | 92 | 12 | 33.2 | 48.2 | 68.2 |
| 2100-75 | 75 | 97 | 97 | 12 | 40.2 | 47.7 | 68.2 |
| 2100-80 | 80 | 104 | 105 | 14 | 40.2 | 47.7 | 77.7 |
| 2100-85 | 85 | 109 | 110 | 14 | 40.2 | 52.7 | 77.7 |
| 2100-90 | 90 | 114 | 115 | 14 | 40.2 | 52.7 | 77.7 |
| 2100-95 | 95 | 119 | 120 | 14 | 40.2 | 52.7 | 77.7 |
| 2100-100 | 100 | 124 | 125 | 14 | 40.2 | 52.7 | 77.7 |
โหมดความล้มเหลวทั่วไปที่อยู่ 2100
โหมดความล้มเหลวสี่โหมดเป็นสาเหตุของความล้มเหลวก่อนกำหนดเกือบทั้งหมดของซีลแมคคานิคอลแบบเบลโลว์ยางมาตรฐาน เมื่อถูกดันเกินขอบเขต PV ที่ออกแบบไว้ 2100 ได้รับการออกแบบทางวิศวกรรมโดยคำนึงถึง:
โหมดความล้มเหลว: การอัดขึ้นรูปร้องภายใต้ความกดดัน
สาเหตุหลัก:เครื่องสูบลมอีลาสโตเมอร์ที่ถูกบีบอัดเข้ากับปลอกเพลาบีบเข้าไปในช่องว่างการวิ่งและการฉีกขาด ทำให้เกิดการรั่วไหลทันที พบได้ทั่วไปที่ความดันสูงกว่า 1.0 MPa ด้วยเครื่องสูบลม NBR หรือ EPDM มาตรฐาน
2100 จัดการกับมันอย่างไร:โปรไฟล์เบลโลว์ 2100 ได้รับการเสริมความแข็งแรงที่ไหล่รับแรงเค้นสูง และมีคอมปาวน์ FKM เป็นมาตรฐานสำหรับแรงดันที่สูงกว่า 1.2 MPa รูปทรงด้านล่างจะกระจายแรงกดทับแทนที่จะมุ่งไปที่แนวประสาน
โหมดความล้มเหลว: ใบหน้าร้อนเกินไปที่ความเร็วสูง
สาเหตุหลัก:พื้นผิวคาร์บอนและเซรามิกสร้างความร้อนแบบเสียดทานตามสัดส่วนของผลิตภัณฑ์ PV ความเร็วเพลาที่สูงกว่า 13 m/s การจับคู่หน้ามาตรฐานเกินความสามารถในการกระจายความร้อนของห้องซีล และหน้าเคลือบหรือแตกร้าว
2100 จัดการกับมันอย่างไร:รุ่น 2100 มาพร้อมกับการจับคู่ผิวหน้า SiC / SiC หรือ TC / SiC เป็นมาตรฐาน แทนที่จะเป็นเซรามิก / คาร์บอน ซิลิคอนคาร์ไบด์และทังสเตนคาร์ไบด์กระจายความร้อนได้เร็วกว่าเซรามิกประมาณ 5 ถึง 10 เท่า ทำให้ส่วนต่อประสานของใบหน้าอยู่ในความทนทานต่อความร้อนสูงถึงซองจดหมาย 15 เมตร/วินาที
โหมดความล้มเหลว: ความล้าของสปริงภายใต้แรงกดดันในการปั่นจักรยาน
สาเหตุหลัก:คอยล์สปริงสแตนเลสในซีลยางมาตรฐานมีขนาดประมาณ 10 ล้านรอบที่แรงดันออกแบบ ปั๊มที่ทำงานที่ 1.5 ถึง 1.8 MPa ที่มีรอบการสตาร์ท-หยุดบ่อยครั้งจะทำให้สปริงล้าก่อนที่หน้าจะสึกหรอ
2100 จัดการกับมันอย่างไร:Qixing 2100 ใช้สปริงหลายขนาด (ไม่ใช่สปริงเกลียวเดียว) สำหรับซอง PV ด้านบน กระจายโหลดและยืดอายุความล้าโดยทั่วไปเป็น 30 ล้านรอบ มีตัวเลือกสปริง SS316 และ Hastelloy สำหรับคลอไรด์และสารเคมี
โหมดความล้มเหลว: สลิปคอขับบนปลอกเพลา
สาเหตุหลัก:ตัวยางสูบลมนั้นขับเคลื่อนหน้าที่กำลังหมุนผ่านการรบกวนที่พอดีบนปลอก ภายใต้แรงบิดสูง (แรงดันสูง × ความเร็วเพลา) ยางจะหลุดบนปลอก ใบหน้าสูญเสียการขับเคลื่อนแบบหมุน และซีลจะเปิดออก
2100 จัดการกับมันอย่างไร:ปลอกสวมไดรฟ์ 2100 ถูกยึดไว้กับปลอกด้วยกลไกโดยมีปุ่มยึดเชิงบวก โดยไม่ต้องอาศัยการเสียดสีจากยางเพียงอย่างเดียว การลื่นจะถูกกำจัดโดยไม่คำนึงถึงสภาพการทำงานภายในซอง PV ที่ได้รับการจัดอันดับ
อุตสาหกรรมและการประยุกต์ตามความรุนแรงของบริการ
บริการที่มีความต้องการปานกลาง
ปั๊มเพิ่มแรงดันและปั๊มถ่ายเททางอุตสาหกรรมในการบำบัดน้ำ บริการเคมีเบา การแปรรูปอาหารและเครื่องดื่ม ลูป CIP ทางเภสัชกรรม และห้องโรงงาน HVAC ที่ซีลยางเบลโลว์มาตรฐานถูกดันเข้าไปใกล้กับเพดาน PV
บริการที่ต้องการ
ปั๊มสาธารณูปโภคของโรงกลั่น (น้ำหล่อเย็น, การถ่ายเทน้ำเปรี้ยว), ปั๊มเก็บเยื่อและกระดาษ, การถ่ายเทสารละลายในเหมืองด้วย TSS สูงถึง 1%, ปั๊มระบายความร้อนด้วยน้ำทะเลในทะเล และการถ่ายโอนทางอุตสาหกรรมที่ทนต่อสารเคมีที่ความเข้มข้นปานกลาง
บริการสร้างปั๊ม OEM
การขายส่งซีลยางแมคคานิคอลซอลเบลโลว์ 2100 ให้กับแพลตฟอร์มปั๊ม OEM โดยที่หน้าที่ปั๊มการออกแบบอยู่ภายในโซน 2100 PV และผู้ซื้อต้องการสัญญาจัดหาฉลากส่วนตัวหรือสัญญาการจัดหาที่ไม่มีแบรนด์ในราคาตามปริมาณรายปี
Qixing สร้าง 2100 สำหรับซอง PV ตอนบนได้อย่างไร
การตัดสินใจด้านการผลิตสามครั้งแยก Qixing 2100 ออกจากซีลเชิงกลยางเบลโลว์ทั่วไปที่มีขนาดระบุเท่ากัน ประการแรก โลหะวิทยาของสปริงจะถูกจับคู่กับสภาพการทำงานตามลำดับ: SS304 สำหรับน้ำและบริการที่ไม่รุนแรง, SS316 สำหรับการสัมผัสคลอไรด์, Hastelloy C สำหรับการบริการทางเคมี โหลดสปริงได้รับการตรวจสอบต่อชุดเทียบกับเกจหลักในขั้นตอนการตรวจสอบขนาด
ประการที่สอง วัสดุผิวหน้าจะเอนเอียงไปทางการจับคู่แบบแข็งเป็นค่าเริ่มต้นมากกว่าการอัพเกรด ในกรณีที่ซีลยางเบลโลว์สำหรับใช้งานทั่วไปจัดส่งเซรามิก / คาร์บอน Qixing 2100 จัดส่ง SiC / SiC หรือ TC / SiC เว้นแต่ผู้ซื้อจะระบุการจับคู่แบบอ่อน — ค่าเริ่มต้นที่ยากกว่าคือสิ่งที่นำซีลผ่านซอง PV ด้านบน ความเรียบของผิวหน้าถูกซัดไปที่ ≤ 0.0009 มม. และตรวจสอบด้วยสายตาก่อนการประกอบ
ประการที่สาม เครื่องรุ่น 2100 ที่เสร็จสมบูรณ์ทุกเครื่องได้รับการทดสอบแบบไดนามิกที่แรงดันพิกัด 1.5 เท่าด้วยน้ำเป็นเวลาสองนาทีก่อนทำการบรรจุ โดยผลการทดสอบจะบันทึกไว้กับหมายเลขประจำเครื่อง ใบรับรองความสอดคล้อง ใบรับรองวัสดุ และรายงานการตรวจสอบขนาดจะรวมอยู่ในการจัดส่งโดยไม่มีค่าใช้จ่ายเพิ่มเติมสำหรับ OEM และคำสั่งซื้อตามคุณสมบัติ
ซื้อ Qixing 2100 Direct
ส่ง Qixing ไปยังจุดทำหน้าที่ของปั๊ม — ความดัน, ความเร็วเพลา, ตัวกลาง, เส้นผ่านศูนย์กลางเพลา, อุณหภูมิ — และทีมวิศวกรรมการใช้งานจะยืนยันว่าซีลเชิงกลยางร้อง 2100 ตรงกับโซน PV ที่ถูกต้องก่อนเสนอราคาหรือไม่ ขนาดสต็อกจะจัดส่งภายใน 3 ถึง 7 วัน การกำหนดค่าที่กำหนดเองของ OEM ภายใน 15 ถึง 25 วัน ใบเสนอราคาโรงงานในวันเดียวกัน ราคาขายส่งและ OEM เอกสารการตรวจสอบย้อนกลับฉบับเต็ม ติดต่อ Qixing เพื่อซื้อ 2100 โดยตรงจากโรงงานในจีน
