502 ตลับซีลกล

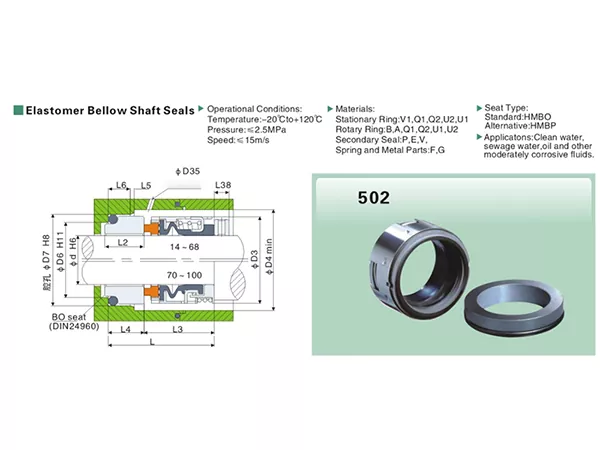

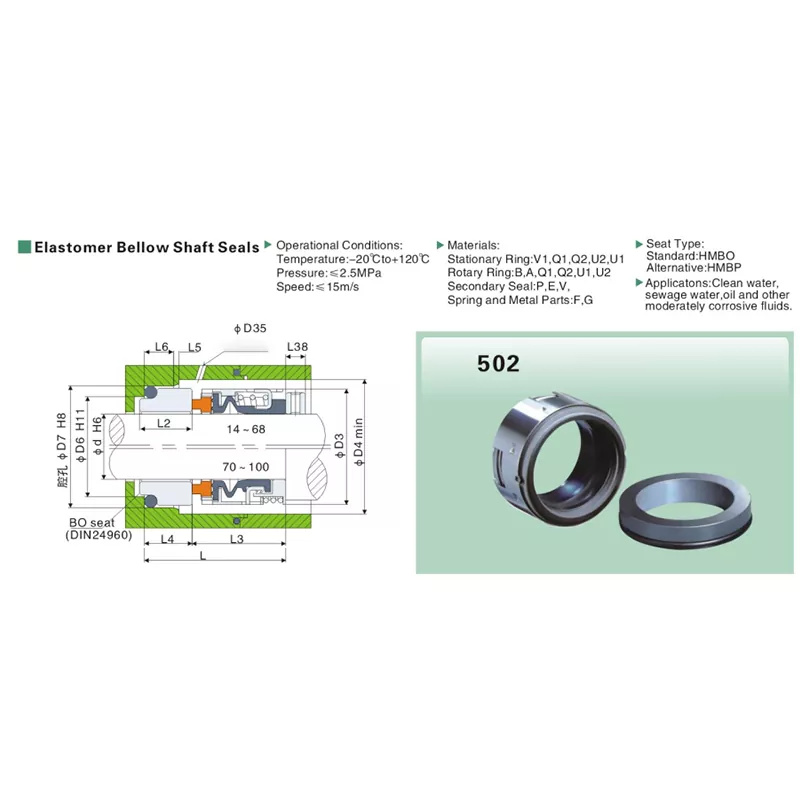

ซีรีส์ 502 มีช่วงขนาดที่กว้างและมีมิติการติดตั้งหลายแบบที่เปลี่ยนแปลงไปในแต่ละช่วง ทำให้เป็นผลิตภัณฑ์ที่ "เส้นผ่านศูนย์กลางเพลา 502 +" เป็นจุดเริ่มต้นที่ดี แต่ไม่เพียงพอสำหรับการสั่งซื้อเปลี่ยนทดแทนอย่างมั่นใจเสมอไป ภาพวาดทางเทคนิคจะแยกขนาดเพลา 14-68 มม. และ 70-100 มม. ในพื้นที่การติดตั้ง ดังนั้นการจับคู่ซองซีลที่มีอยู่จึงมีความสำคัญ

สำหรับ Qixing สิ่งนี้จะสร้างขั้นตอนการจัดซื้อที่ใช้งานได้จริง โดยขั้นแรกให้ระบุขนาด 502 จากนั้นตรวจสอบขนาดเบาะนั่ง เพลา และตัวเครื่อง และสุดท้ายยืนยันของเหลว ความดัน อุณหภูมิ และความเร็วก่อนการผลิต

อะไรทำให้ซีรีส์ 502 โดดเด่น

• ระยะครอบคลุมเพลากว้างตั้งแต่ 14 มม. ถึง 100 มม.
• ช่วงการใช้งาน: -20°C ถึง +120°C แรงดันสูงสุด 2.5 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที
• ที่นั่งนิ่งมาตรฐานที่ระบุเป็น BO; BP ถูกระบุเป็นทางเลือก
• ภาพวาดทางเทคนิคระบุที่นั่ง BO ด้วยสัญลักษณ์ DIN24960
• ภาพวาดประกอบด้วยช่องชะล้าง/ช่องระบายความร้อนในบริเวณตัวเครื่อง
• Qixing นำเสนอ 502 ว่าเป็นตลับซีลเชิงกลแบบตลับ 502 และใช้โครงสร้างการปิดผนึกแบบอีลาสโตเมอร์
• มีตัวเลือกรหัสวัสดุสำหรับวงแหวนที่อยู่นิ่ง วงแหวนหมุน ซีลรอง สปริง และชิ้นส่วนโลหะ

502 โดยสรุป

ที่นั่ง BO หรือ BP Seat?

ข้อมูลจำเพาะทางเทคนิคระบุ BO เป็นที่นั่งมาตรฐานและ BP เป็นทางเลือก นอกจากนี้ยังทำเครื่องหมายที่นั่ง BO ด้วยการอ้างอิง DIN24960 ในรูปวาด อย่างไรก็ตาม ข้อมูลจำเพาะของผลิตภัณฑ์ไม่ได้อธิบายความแตกต่างด้านประสิทธิภาพระหว่าง BO และ BP สำหรับการสั่งซื้อเปลี่ยนทดแทน แนวทางที่ปลอดภัยที่สุดคือการระบุที่นั่งที่ใช้ในการติดตั้งที่มีอยู่ และยืนยันขนาดที่เกี่ยวข้อง แทนที่จะถือว่ารหัสทั้งสองเป็นแบบเปลี่ยนกันได้โดยอัตโนมัติ

วิธีที่ดีกว่าในการจับคู่ชิ้นส่วนทดแทน 502

การเลือกของเหลว: อ่านบรรทัดการใช้งานอย่างละเอียด

ข้อมูลจำเพาะของผลิตภัณฑ์ประกอบด้วยน้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ นั่นมีประโยชน์สำหรับการกรองเบื้องต้น แต่ไม่ใช่ข้อความเกี่ยวกับความเข้ากันได้ทางเคมีสากล สิ่งปฏิกูลอาจมีของแข็งแขวนลอย น้ำมันอาจมีสารเติมแต่ง และของเหลวที่มีฤทธิ์กัดกร่อนจะแตกต่างกันไปอย่างมากในด้านความเข้มข้นและอุณหภูมิ

ด้วยเหตุนี้ Qixing จึงควรยืนยันสื่อจริงก่อนที่จะเลือกรหัสวัสดุที่ใบหน้าและซีลรอง สิ่งนี้สำคัญอย่างยิ่งเมื่อการใช้งานมีความเข้มข้นมากกว่าข้อความในข้อมูลจำเพาะของผลิตภัณฑ์ว่า "มีฤทธิ์กัดกร่อนปานกลาง"

ตัวเลือกรหัสวัสดุ

ข้อมูลจำเพาะทางเทคนิคระบุตัวเลือกวัสดุเป็นรหัสเท่านั้น หน้าผลิตภัณฑ์นี้เก็บรหัสเหล่านั้นโดยไม่ต้องประดิษฐ์ชื่อวัสดุที่ไม่รองรับ:

• แหวนเครื่องเขียน: V1 / Q1 / Q2 / U2 / U1
• วงแหวนหมุน: B / A / Q1 / Q2 / U1 / U2
• ซีลรอง: P / E / V
• สปริงและชิ้นส่วนโลหะ: F/G

สิ่งที่ต้องวัดก่อนถอดซีลเก่าออก

หากมีการจัดหา 502 มาทดแทน ทีมบำรุงรักษาสามารถประหยัดเวลาได้โดยการบันทึกขนาดบางส่วนก่อนที่ชุดประกอบเก่าจะถูกทิ้ง วัดเส้นผ่านศูนย์กลางเพลาก่อน จากนั้นบันทึกเส้นผ่านศูนย์กลางภายนอกของเบาะนั่งและความยาวในการติดตั้งตามแนวแกน หากเป็นไปได้ ให้จดบันทึกการจัดเรียงช่องชะล้าง/ช่องระบายความร้อนที่แสดงในภาพวาดทางเทคนิคด้วย

• เส้นผ่านศูนย์กลางเพลา ง
• เส้นผ่านศูนย์กลางที่นั่งและตัวเรือน D3 / D4 / D6 / D7
• ความยาวโดยรวมและการทำงาน L / L3 / L4
• ขนาดแกนทุติยภูมิ L5 / L6 / L2 / L38
• รูปแบบเบาะนั่งที่มีอยู่และการทำเครื่องหมายโมเดลที่มองเห็นได้
• ภาพถ่ายที่ชัดเจนของการประกอบทั้งชุดและที่นั่งแบบอยู่กับที่

ทำไมต้องเลือก Qixing สำหรับ 502

Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co.,Ltd ผลิตและจำหน่ายซีลเชิงกลสำหรับผู้ซื้อในอุตสาหกรรม สำหรับซีรีส์ 502 เราสามารถตรวจสอบรุ่น ขนาดเพลา ขนาด ความต้องการที่นั่ง และเงื่อนไขการใช้งานร่วมกันก่อนเสนอราคา ซึ่งมีประโยชน์มากกว่าการอ้างอิงจากหมายเลขรุ่นเพียงอย่างเดียว

สำหรับโครงการ OEM และโครงการทดแทน การเลือกแบบกำหนดเองอาจขึ้นอยู่กับแบบร่าง ตัวอย่างที่มีอยู่ การวัดขนาด หรือข้อมูลการปฏิบัติงาน ข้อกำหนดด้านกำลังการผลิต การรับรอง หรือการส่งมอบที่เฉพาะเจาะจงสามารถยืนยันแยกต่างหากสำหรับโครงการ แทนที่จะพิจารณาในหน้าผลิตภัณฑ์

คำถามที่พบบ่อย

ซีรี่ส์ 502 มีเพลาขนาดใดบ้าง

ข้อมูลจำเพาะของผลิตภัณฑ์มี 502 ขนาดตั้งแต่เส้นผ่านศูนย์กลางเพลา 14 มม. ถึง 100 มม.

502 มีขีดจำกัดการทำงานใดบ้าง

ช่วงการทำงานคือ -20°C ถึง +120°C แรงดันสูงสุด 2.5 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที

ที่นั่งนิ่งแบบใดที่เป็นมาตรฐาน?

BO ถูกกำหนดให้เป็นที่นั่งมาตรฐาน ในขณะที่ BP ถูกกำหนดไว้เป็นทางเลือก

ข้อมูลจำเพาะของผลิตภัณฑ์อ้างอิงถึง DIN24960 หรือไม่

ใช่. ภาพวาดทางเทคนิคจะติดป้ายกำกับที่นั่ง BO ด้วยการอ้างอิง DIN24960

502มีของเหลวอะไรบ้าง?

น้ำสะอาด น้ำเสีย น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนปานกลางอื่นๆ อยู่ในรายการ

502 เป็นซีลตลับหรือซีลยางเบลโลว์หรือไม่?

Qixing นำเสนอผลิตภัณฑ์นี้ในชื่อ 502 Cartridge Mechanical Seal โครงสร้างการซีลแบบอีลาสโตเมอร์-เบลโลว์ควรจับคู่ตามขนาดและสภาพการใช้งานก่อนสั่งซื้อ

สั่งเฉพาะเส้นผ่านศูนย์กลางเพลาได้ไหม

เส้นผ่านศูนย์กลางเพลาเป็นจุดเลือกแรก แต่ควรตรวจสอบรูปแบบเบาะนั่งและขนาดการติดตั้งเพื่อหางานเปลี่ยนด้วย

ฉันควรส่งอะไรเพื่อขอใบเสนอราคาทดแทน

ส่งรุ่นที่มีอยู่ ขนาดเพลา รูปแบบเบาะนั่ง ขนาดการติดตั้ง ปานกลาง แรงกด อุณหภูมิ ความเร็ว และรูปถ่ายที่ชัดเจน ถ้ามี

Qixing สามารถปรับแต่งตราประทับ 502 ได้หรือไม่?

Qixing สามารถรองรับการจับคู่แบบกำหนดเองตามขนาด ตัวอย่าง และข้อมูลการปฏิบัติงาน การกำหนดค่าที่ไม่ได้มาตรฐานควรได้รับการยืนยันเป็นกรณีไป

BO และ BP สามารถใช้แทนกันได้โดยอัตโนมัติหรือไม่?

BO คือที่นั่งมาตรฐาน และ BP เป็นทางเลือก ยืนยันขนาดและข้อกำหนดในการติดตั้งก่อนที่จะถือว่าตัวเลือกที่นั่งเป็นแบบเปลี่ยนได้

ตารางขนาด 502

ขนาดแสดงเป็นมิลลิเมตร ชื่อรุ่นด้านล่างใช้ชื่อรุ่น 502 ที่หันหน้าไปทาง Qixing
