ซีลกลตลับ 104U

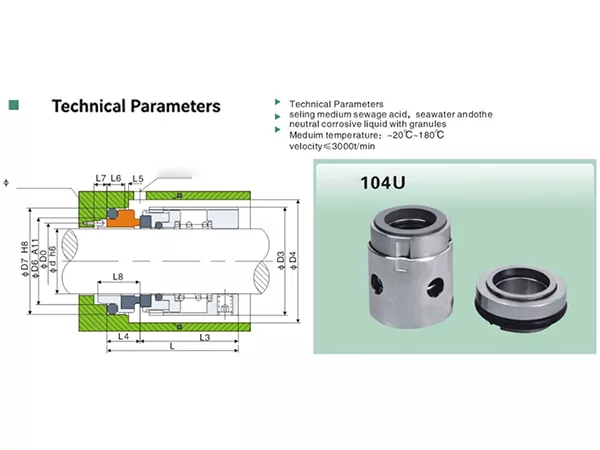

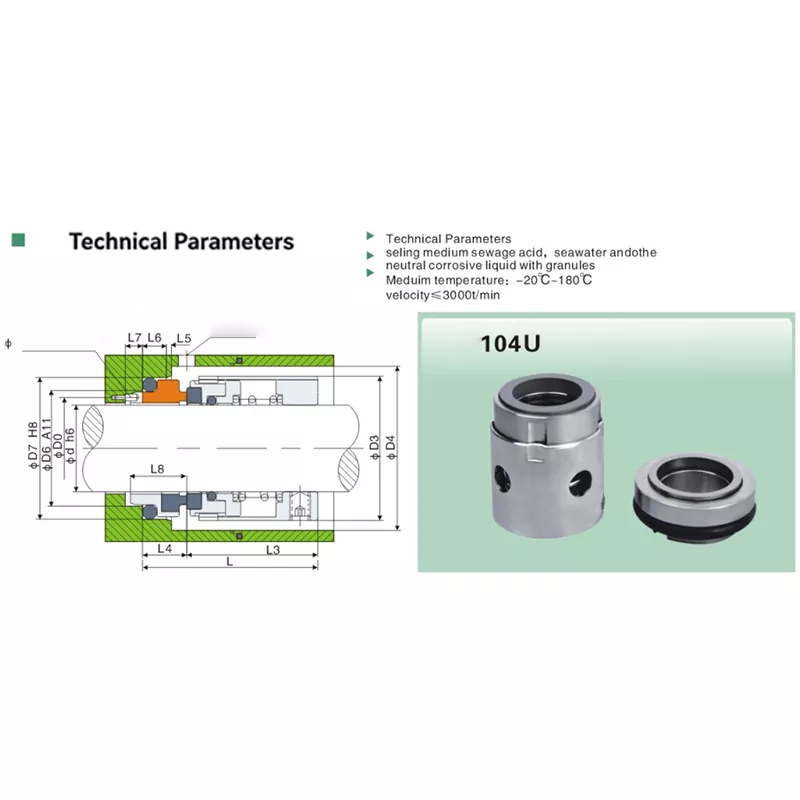

ภาพวาดทางเทคนิคแสดงชุดประกอบซีลในตัวพร้อมที่นั่งแยกจากกัน ช่องชะล้าง/ทำความเย็น และตำแหน่งหมุดป้องกันการหมุน สำหรับการเปลี่ยนหรือการเลือกอุปกรณ์ใหม่ ควรตรวจสอบขนาดเพลาและขนาดการติดตั้งร่วมกับสื่อจริงและสภาพการทำงาน

คุณสมบัติที่สำคัญ

• การออกแบบซีลเชิงกลแบบคาร์ทริดจ์ 104U เพื่อการจับคู่การประกอบที่ง่ายขึ้น
• ช่วงเส้นผ่านศูนย์กลางเพลาที่ใช้ได้: 16-120 มม.
• อุณหภูมิในการทำงานที่ระบุไว้: -20°C ถึง +180°C
• ความดันใช้งานที่ระบุไว้: 0-1.0 MPa
• ความเร็วในการหมุนที่ระบุ: สูงสุด 3000 รอบ/นาที
• การเขียนแบบทางเทคนิคประกอบด้วยช่องฟลัชชิ่ง/ช่องระบายความร้อน
• การเขียนแบบทางเทคนิคระบุตำแหน่งพินป้องกันการหมุน ซึ่งทำเครื่องหมายว่าระบุไว้ในข้อมูลจำเพาะของผลิตภัณฑ์
• ช่วงมิติที่กว้างสำหรับการเปลี่ยนทดแทนทางอุตสาหกรรมและการจับคู่อุปกรณ์
• Qixing สามารถรองรับการเลือกแบบกำหนดเองตามขนาดเพลา ขนาด สื่อ และข้อมูลการใช้งาน

ข้อมูลจำเพาะทางเทคนิค

การใช้งาน

ข้อมูลจำเพาะของผลิตภัณฑ์ให้คำอธิบายสื่อกว้าง ๆ ข้อความภาษาจีนระบุถึงน้ำ น้ำทะเล กรด อัลคาไล และเบนซีน ในขณะที่ข้อความภาษาอังกฤษยังหมายถึงสิ่งปฏิกูล น้ำทะเล และของเหลวที่มีฤทธิ์กัดกร่อนเป็นกลางที่มีเม็ด เนื่องจากบรรทัดภาษาทั้งสองไม่สอดคล้องกันอย่างสมบูรณ์ จึงควรยืนยันองค์ประกอบของของไหลจริงก่อนการเลือกวัสดุขั้นสุดท้าย

• บริการน้ำและน้ำทะเล
• สิ่งปฏิกูลหรือของเหลวที่มีเม็ด ซึ่งเข้ากันได้กับการกำหนดค่าซีลที่เลือก
• บริการกรดหรือด่างหลังจากยืนยันความเข้ากันได้ของวัสดุ
• ของเหลวอุตสาหกรรมอื่นๆ ภายในช่วงอุณหภูมิ ความดัน และความเร็วที่ระบุไว้

ข้อควรพิจารณาในการออกแบบและคัดเลือก

ควรเลือก 104U มากกว่าหมายเลขรุ่นเพียงอย่างเดียว ตารางมิติประกอบด้วย d, D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 และ L8 สำหรับงานเปลี่ยน ให้เปรียบเทียบขนาดเหล่านี้กับการติดตั้งที่มีอยู่ก่อนยืนยันขนาด

ภาพวาดทางเทคนิคแสดงการเชื่อมต่อการชะล้าง/การระบายความร้อน หากอุปกรณ์ใช้การชะล้างหรือการทำความเย็นภายนอก ให้ยืนยันการจัดพอร์ตและพื้นที่การติดตั้งโดยรอบในระหว่างการเลือก ภาพวาดยังทำเครื่องหมายตำแหน่งพินป้องกันการหมุนและสังเกตว่าพินนั้นจัดเตรียมมาเอง

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุความเร็วสูงสุด 3000 รอบ/นาที อุณหภูมิสูงสุด 180°C และแรงดันสูงสุด 1.0 MPa ความเหมาะสมที่แท้จริงอาจขึ้นอยู่กับของเหลว ส่วนผสมของวัสดุ ปริมาณของแข็ง และสภาวะของอุปกรณ์ ดังนั้นควรตรวจสอบการใช้งานที่ใกล้ขีดจำกัดเหล่านี้ด้วยข้อมูลการปฏิบัติงานที่ครบถ้วน

การจับคู่การทดแทนและการจัดซื้อจัดจ้าง

หากต้องการเปลี่ยนซีลเชิงกลตลับหมึก 104U ให้ส่ง Qixing การอ้างอิงรุ่นที่มีอยู่ เส้นผ่านศูนย์กลางเพลา และขนาดการติดตั้งที่มีอยู่ รูปถ่ายของชุดคาร์ทริดจ์ ที่นั่งแบบอยู่กับที่ การเชื่อมต่อฟลัช และการติดตั้งอุปกรณ์สามารถช่วยในการจับคู่โมเดลได้

ความคล้ายคลึงกันของโมเดลไม่ได้รับประกันความสามารถในการสับเปลี่ยนโดยตรงโดยอัตโนมัติ การจับคู่ที่เชื่อถือได้มากขึ้นควรเปรียบเทียบขนาดที่สำคัญและสภาวะการทำงานที่แสดงในหน้านี้ก่อนการผลิตหรือการจัดส่ง

วิธีการสั่งซื้อ/เลือกข้อมูล

• เส้นผ่านศูนย์กลางเพลาที่ต้องการ (d)
• ขนาด 104U ที่มีอยู่หรือโมเดลซีลเก่า หากมี
• สารสื่อการทำงานและดูว่ามีของแข็ง/เม็ดอยู่หรือไม่
• อุณหภูมิในการทำงาน
• แรงดันใช้งาน
• ความเร็วในการหมุน
• ขนาดการติดตั้งที่สำคัญจากซีลหรืออุปกรณ์ที่มีอยู่
• ข้อกำหนดการเชื่อมต่อฟลัชชิ่ง/ทำความเย็น
• ภาพถ่ายหรือภาพวาดสำหรับการจับคู่ทดแทนเมื่อรุ่นดั้งเดิมไม่แน่นอน

เหตุใดจึงเลือก Qixing เป็นผู้ผลิต 104U ของคุณ

Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของ Ningbo Yade Fluid Connector Co., Ltd. เป็นผู้จัดหาซีลเชิงกลตลับหมึก 104U จากมุมมองของผู้ผลิตและโรงงาน เราสามารถรองรับการจับคู่ผลิตภัณฑ์แบบกำหนดเองได้โดยการตรวจสอบขนาดเพลา ข้อกำหนดด้านมิติ สื่อ และสภาพการทำงานก่อนเสนอราคา

สำหรับโครงการ OEM การทดแทน และการจัดหาทางอุตสาหกรรม Qixing สามารถทำงานได้จากการอ้างอิงโมเดล ภาพวาด ขนาด หรือข้อมูลตัวอย่างที่มีอยู่ เพื่อช่วยกำหนดการกำหนดค่า 104U ที่จำเป็น ข้อกำหนดด้านกำลังการผลิต การรับรอง และการส่งมอบที่เฉพาะเจาะจงสามารถยืนยันแยกกันได้ตามโครงการ

คำถามที่พบบ่อย

ซีลเชิงกลคาร์ทริดจ์ 104U มีขนาดใดบ้าง

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุขนาดเพลาตั้งแต่ 16 มม. ถึง 120 มม.

ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุช่วงอุณหภูมิปานกลางตั้งแต่ -20°C ถึง +180°C

104U ทนแรงกดดันได้ขนาดไหน?

ช่วงแรงดันใช้งานคือ 0 ถึง 1.0 MPa

ความเร็วการหมุนสูงสุดคือเท่าไร?

ข้อมูลจำเพาะของผลิตภัณฑ์แสดงความเร็วสูงสุด 3000 รอบ/นาที

104U มีการเชื่อมต่อแบบฟลัชชิ่งหรือระบายความร้อนหรือไม่?

ภาพวาดทางเทคนิคแสดงช่องฟลัชชิ่ง/ช่องระบายความร้อน ควรยืนยันการจัดการการเชื่อมต่อที่จำเป็นด้วยการติดตั้งอุปกรณ์

สื่อใดบ้างที่อยู่ในรายการ 104U?

สารที่ใช้ได้แก่ น้ำ น้ำทะเล กรด อัลคาไล และเบนซีน รวมถึงสิ่งปฏิกูล/น้ำทะเล และของเหลวที่มีฤทธิ์กัดกร่อนเป็นกลางที่มีเม็ด ยืนยันความเข้ากันได้ของวัสดุสำหรับของเหลวและสภาวะการทำงานจริง

Qixing สามารถผลิต 104U ทดแทนตามซีลเก่าของฉันได้หรือไม่

Qixing สามารถตรวจสอบโมเดลซีลเก่า ขนาด รูปถ่าย และข้อมูลการปฏิบัติงานสำหรับการจับคู่ได้ แนะนำให้ยืนยันมิติก่อนที่จะถือว่าผลิตภัณฑ์ทดแทนเป็นแบบเปลี่ยนได้

ฉันควรระบุขนาดใดในการเปลี่ยน

เริ่มต้นด้วยเส้นผ่านศูนย์กลางเพลา d และหากเป็นไปได้ ให้ระบุ D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 และ L8

มีหมุดป้องกันการหมุนมาพร้อมกับซีลหรือไม่

การเขียนแบบทางเทคนิคจะทำเครื่องหมายพินป้องกันการหมุนตามที่ได้จัดเตรียมไว้ด้วยตนเอง ยืนยันขอบเขตการจัดหาขั้นสุดท้ายเมื่อสั่งซื้อ

Qixing สามารถจัดหาซีล 104U แบบกำหนดเองได้หรือไม่

Qixing สามารถรองรับการเลือกและการจับคู่แบบกำหนดเองตามขนาด สื่อ และข้อกำหนดในการใช้งาน การออกแบบที่ไม่ได้มาตรฐานควรได้รับการยืนยันเป็นกรณีไป

ตารางขนาด 104U

ขนาดแสดงเป็นมิลลิเมตร ชื่อรุ่นด้านล่างใช้ชื่อรุ่น 104U ที่หันหน้าไปทาง Qixing
