ซีลกลตลับ 103U

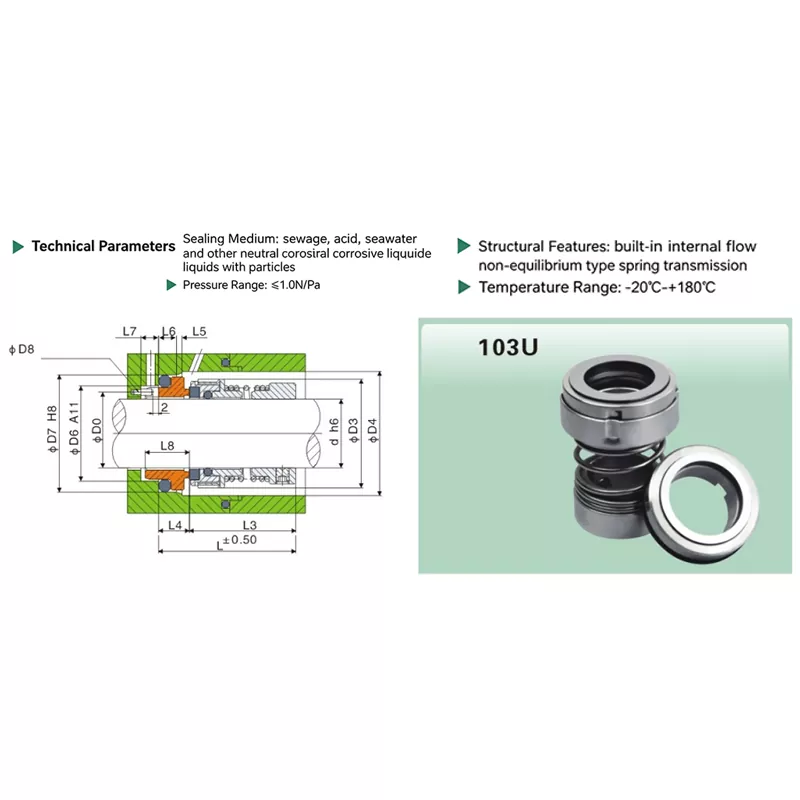

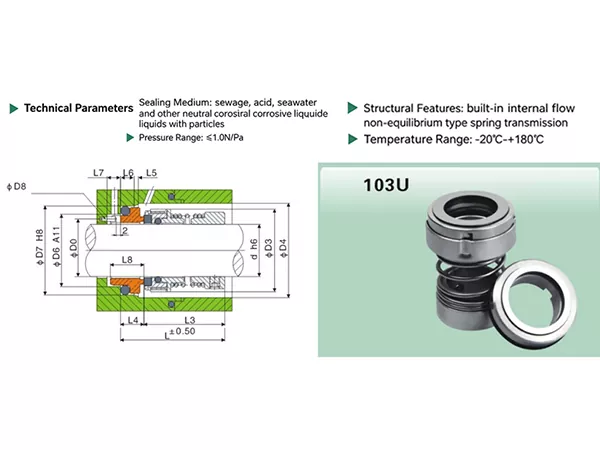

ข้อมูลจำเพาะของผลิตภัณฑ์ทำให้ซีลเชิงกลแบบตลับ 103U มีโครงสร้างที่ชัดเจนกว่ารายการซีลแบบตลับทั่วไป โดยอธิบายว่าซีลเป็นแบบติดตั้งภายใน ไหลภายใน ไม่สมดุล และขับเคลื่อนด้วยสปริงตัวเดียว การรวมกันดังกล่าวมีประโยชน์สำหรับผู้ซื้อเนื่องจากมีจุดตรวจสอบคอนกรีตสี่จุดเมื่อเปลี่ยนซีลที่มีอยู่: ทิศทางการติดตั้ง การจัดการการไหล ประเภทความสมดุล และการจัดเรียงสปริง

แทนที่จะเลือกตามเส้นผ่านศูนย์กลางเพลาเท่านั้น ทีมบำรุงรักษาหรือจัดซื้อควรยืนยันว่าชุดประกอบที่มีอยู่มีรูปแบบพื้นฐานเดียวกัน จากนั้นจึงเปรียบเทียบขนาดการติดตั้งที่สำคัญ สิ่งนี้สำคัญอย่างยิ่งเมื่อซีลเก่าไม่มีเครื่องหมายที่อ่านได้ หรือเมื่อมีการใช้ชุดคาร์ทริดจ์ที่มีลักษณะคล้ายกันหลายชุดในโรงงานเดียวกัน

103U โดยสรุป

วิธีที่ดีกว่าในการเลือก 103U: เริ่มต้นด้วยความเสี่ยงที่จะเกิดความล้มเหลว

สื่อ: อ่านรายละเอียดจำเพาะของผลิตภัณฑ์ ถ้อยคำอย่างละเอียด

สารที่เหมาะสมได้แก่ น้ำเสีย กรด น้ำทะเล และของเหลวที่มีฤทธิ์กัดกร่อนเป็นกลางที่มีอนุภาคอื่นๆ สำหรับการให้บริการที่เป็นกรด บริการน้ำทะเล หรือของเหลวที่มีของแข็ง ให้ยืนยันความเข้มข้นที่แท้จริง คุณลักษณะของอนุภาค และวัสดุซีลที่เลือกก่อนการผลิต

เพื่อการเลือกที่แม่นยำ ให้แปลงคำอธิบายสื่อกว้างๆ ให้เป็นข้อมูลการปฏิบัติงานจริง แทนที่จะถือว่า "กรด" หรือ "น้ำเสีย" เป็นหน้าที่คงที่อย่างหนึ่ง

103U กับ 104U: เหตุใดหมายเลขรุ่นจึงไม่ควรถือว่าใช้แทนกันได้

103U และ 104U มีค่าเพลาและเส้นผ่านศูนย์กลางใกล้เคียงกันหลายค่า แต่ความยาวในการติดตั้งโดยรวม L แตกต่างกันสำหรับหลายขนาด ตัวอย่างเช่น 103U-16 ใช้ L = 52 มม. ในขณะที่ 104U-16 ใช้ L = 49 มม. 103U-20 ใช้ L = 58 มม. ในขณะที่ 104U-20 ใช้ L = 54 มม.

ความแตกต่างเล็กๆ น้อยๆ นั้นเป็นรายละเอียดที่สามารถเปลี่ยนการเปลี่ยนที่มี "ขนาดเท่ากัน" ให้เป็นปัญหาที่เหมาะสมได้ หากผู้ซื้อกำลังตัดสินใจระหว่าง 103U และ 104U ให้เปรียบเทียบแบบร่างทั้งหมดและขนาดการติดตั้ง แทนที่จะอาศัยเส้นผ่านศูนย์กลางเพลาหรือความคล้ายคลึงกันที่มองเห็นได้

สำหรับทีมบำรุงรักษา: การวัดห้าประการที่ต้องทำก่อนที่คุณจะถอดซีลเก่าออก

• เส้นผ่านศูนย์กลางเพลา ง.
• เส้นผ่านศูนย์กลางภายนอกหลัก D3 และ D4
• เส้นผ่านศูนย์กลางการติดตั้ง D6 และ D7
• ความยาวรวมติดตั้ง L.
• ความยาวอ้างอิงแนวแกน L3 บวก L4-L8 เมื่อเป็นไปได้

การวัดเหล่านี้ไม่ได้แทนที่แบบร่างที่สมบูรณ์ แต่จะสร้างจุดเริ่มต้นที่ชัดเจนมากขึ้นสำหรับการจับคู่จากโรงงานมากกว่าชื่อรุ่นเพียงอย่างเดียว ควรถ่ายรูปก่อนถอดแยกชิ้นส่วน หากการเตรียมการติดตั้งอาจสร้างใหม่ได้ยากในภายหลัง

การปรับแต่งจากโรงงาน: สิ่งที่ Qixing สามารถทำงานได้

Qixing เป็นผู้ผลิตและโรงงาน ดังนั้นหน้าผลิตภัณฑ์ควรนำผู้ซื้อไปสู่ข้อมูลการผลิตที่ใช้งานได้ สำหรับขนาดมาตรฐาน ให้ส่งรุ่น 103U และเส้นผ่านศูนย์กลางเพลา สำหรับงานทดแทนหรืองาน OEM ให้ส่งแบบวาด ขนาดหลัก กลาง อุณหภูมิ ความดัน และความเร็วด้วย หากแกะซีลออกแล้ว ภาพถ่ายที่ชัดเจนของชุดประกอบและที่นั่งแบบอยู่กับที่สามารถช่วยในกระบวนการจับคู่ได้

การปรับแต่งไม่จำเป็นต้องหมายถึงการออกแบบซีลใหม่ทั้งหมด ในการสอบถามเกี่ยวกับ B2B หลายครั้ง การปรับแต่งจะเริ่มต้นด้วยการยืนยันขนาด สภาพการทำงาน และการกำหนดค่าวัสดุสำหรับอุปกรณ์ของผู้ซื้อที่ถูกต้อง

เมื่อใดควรถาม Qixing ก่อนสั่งซื้อ

• สารทำงานมีฤทธิ์กัดกร่อนมากกว่าคำอธิบายข้อมูลจำเพาะของผลิตภัณฑ์ที่แนะนำ
• ของเหลวประกอบด้วยของแข็งหรือแกรนูล และสภาพของอนุภาคไม่แน่นอน
• อุณหภูมิในการทำงานอยู่ที่ประมาณ 180°C
• ความเร็วเกือบ 3,000 รอบ/นาที
• ซีลแบบเก่าดูคล้ายกับ 103U แต่เครื่องหมายรุ่นหายไป
• ขนาดเพลาตรงกันแต่ขนาดการติดตั้งอย่างน้อยหนึ่งขนาดไม่ตรงกัน
• คุณกำลังแทนที่ 104U หรือซีรีส์ใกล้เคียงอื่นด้วย 103U

คำถามที่พบบ่อย

ช่วงขนาดของซีลกลตลับ 103U คือเท่าไร?

รายการข้อมูลจำเพาะของผลิตภัณฑ์มีเส้นผ่านศูนย์กลางเพลาตั้งแต่ 16 มม. ถึง 120 มม.

103U มีการออกแบบประเภทใด

103U เป็นซีลแบบติดตั้งภายใน ไหลภายใน และไม่สมดุล ขับเคลื่อนด้วยสปริงตัวเดียว

มีข้อจำกัดในการทำงานอะไรบ้าง?

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุอุณหภูมิปานกลางตั้งแต่ -20°C ถึง +180°C แรงดันปานกลางสูงถึง 1.0 MPa และความเร็วการหมุนสูงสุด 3000 รอบ/นาที

สื่อใดบ้างที่อยู่ในรายการ 103U?

สารที่เหมาะสมได้แก่ น้ำเสีย กรด น้ำทะเล และของเหลวที่มีฤทธิ์กัดกร่อนเป็นกลางที่มีอนุภาคอื่นๆ ควรตรวจสอบความเข้ากันได้ของวัสดุขั้นสุดท้ายสำหรับของเหลวจริง

สั่งเฉพาะเส้นผ่านศูนย์กลางเพลาได้ไหม

สำหรับการสั่งซื้อซ้ำโดยมีภาพวาดที่ยืนยันแล้ว เส้นผ่านศูนย์กลางเพลาอาจระบุขนาดได้ สำหรับงานทดแทน Qixing แนะนำให้ตรวจสอบขนาดการติดตั้งด้วย

103U สามารถใช้แทน 104U ได้หรือไม่

อย่าถือว่าสามารถใช้แทนกันได้โดยตรง ตารางที่ให้มาจะแสดงความยาวโดยรวมที่แตกต่างกันสำหรับรุ่นที่มีขนาดเพลาเดียวกันหลายรุ่น

ถ้าไม่รู้จักรุ่นเก่าต้องส่งอะไร?

ส่งเส้นผ่านศูนย์กลางเพลา ขนาดการติดตั้งหลัก ภาพถ่ายซีลและที่นั่งแบบอยู่กับที่ และสภาพการทำงาน

Qixing สามารถสร้างโซลูชัน 103U แบบกำหนดเองได้หรือไม่

Qixing สามารถตรวจสอบขนาด ขนาด และข้อกำหนดในการปฏิบัติงานสำหรับการจับคู่จากโรงงาน ข้อกำหนดด้านมิติหรือวัสดุที่ไม่ได้มาตรฐานควรได้รับการยืนยันเป็นรายกรณี

ตารางขนาด 103U

ขนาดแสดงเป็นมิลลิเมตร ชื่อรุ่นด้านล่างใช้ชื่อรุ่น 103U หันหน้าไปทาง Qixing
