59U ปั๊มเคมี แมคคานิคอลซีล

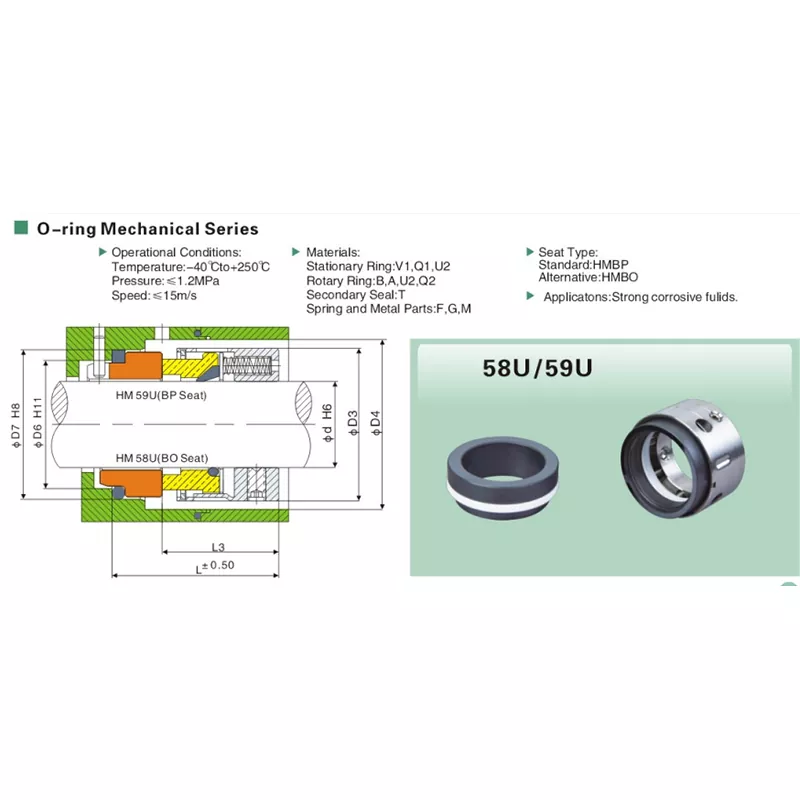

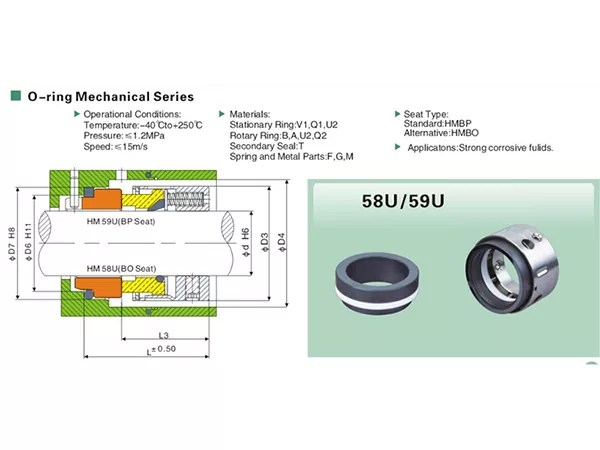

ข้อมูลจำเพาะของผลิตภัณฑ์ทำให้ 58U และ 59U อยู่ในตระกูลซีลเชิงกลโอริงเดียวกัน และจัดให้มีตารางขนาดที่ใช้ร่วมกันหนึ่งตาราง ความแตกต่างระดับรุ่นที่ชัดเจนที่สุดที่แสดงบนหน้านี้คือที่นั่งแบบอยู่กับที่ โดยภาพวาด 59U จะมีป้ายกำกับว่าที่นั่ง BP ในขณะที่ภาพวาด 58U จะมีป้ายกำกับด้วย BO

นั่นหมายความว่าไม่ควรเลือกการเปลี่ยน 59U จากเส้นผ่านศูนย์กลางเพลาเพียงอย่างเดียว หากตราประทับที่มีอยู่มีที่นั่งนิ่งที่มองเห็นได้ การถ่ายภาพและการวัดขนาดที่นั่งนั้นก่อนสั่งซื้อสามารถช่วยป้องกันไม่ให้การจับคู่ตระกูลโมเดลกลายเป็นที่นั่งที่ไม่ตรงกัน

ข้อมูลจำเพาะทางเทคนิค 59U

59U กับ 58U: การเปรียบเทียบการจัดซื้อที่ใช้งานได้จริง

ตัวเลือกที่นั่ง BP และ BO ควรถือเป็นตัวเลือกในการเลือกการติดตั้ง ยืนยันที่นั่งและขนาดที่มีอยู่ก่อนสั่งซื้อ

เหตุใดการยืนยันที่นั่งของ BP จึงมีความสำคัญในงานทดแทน

ในโครงการทดแทน การทำเครื่องหมายแบบจำลองอาจไม่สมบูรณ์ ในขณะที่ที่นั่งแบบอยู่กับที่ยังคงสามารถวัดได้ สำหรับการสอบถาม 59U ให้ยืนยันที่นั่ง BP หากเป็นไปได้ และเปรียบเทียบค่า D6 และ D7 ที่เกี่ยวข้องพร้อมกับขนาดเพลาและขนาดแกน

• ถ่ายภาพที่นั่งนิ่งก่อนที่ซีลเก่าจะถูกทิ้ง
• บันทึกเส้นผ่านศูนย์กลางเพลา d.
• วัด D6 และ D7 หากสามารถเข้าถึงได้
• ตรวจสอบ D3 และ D4 รอบตัวเรือนซีล/ซองเบาะนั่ง
• บันทึก L และ L3 สำหรับพื้นที่ตามแนวแกน
• ส่งแบบจำลองหรือเครื่องหมายรหัสวัสดุที่มองเห็นได้

ของไหลที่มีฤทธิ์กัดกร่อนรุนแรง: ต้องตั้งชื่อตัวกลาง

บรรทัดการใช้งานข้อมูลจำเพาะผลิตภัณฑ์ระบุว่า "ของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง" แต่ไม่ได้แสดงรายการสารเคมีแต่ละชนิด ข้อความดังกล่าวเป็นเพียงหมวดหมู่การเลือก ไม่ใช่แผนภูมิการต้านทานสารเคมีฉบับสมบูรณ์

เพื่อให้ Qixing ตรวจสอบการกำหนดค่า 59U การสอบถามควรระบุตัวกลางที่แท้จริง ความเข้มข้น (หากทราบ) และอุณหภูมิในการทำงาน ของไหลที่ยอมรับได้ที่ความเข้มข้นหรืออุณหภูมิหนึ่งอาจต้องเลือกใช้วัสดุที่แตกต่างกันในสภาวะอื่น

ขีดจำกัดการดำเนินงานและการเลือกใช้วัสดุ

ช่วงการทำงานคือ -40°C ถึง +250°C แรงดันสูงสุด 1.2 MPa และความเร็วการเลื่อนสูงสุด 15 ม./วินาที ความเหมาะสมขั้นสุดท้ายยังคงขึ้นอยู่กับการรวมกันของวัสดุที่เลือกและสภาพของของไหลจริง

สำหรับการใช้งานที่ใกล้ขีดจำกัด Qixing ควรตรวจสอบคุณสมบัติทางเคมีและอุณหภูมิปานกลาง พร้อมด้วยใบหน้าที่จำเป็นและรหัสวัสดุซีลรองก่อนที่จะยืนยันการกำหนดค่า

ตัวเลือกรหัสวัสดุ

• แหวนเครื่องเขียน: V1 / Q1 / U2
• วงแหวนหมุน: B / A / U2 / Q2
• ซีลรอง: T
• สปริงและชิ้นส่วนโลหะ: F / G / M

เนื่องจากหน้าข้อมูลจำเพาะของผลิตภัณฑ์ไม่ได้แปลรหัสเหล่านี้เป็นชื่อวัสดุแบบเต็ม หน้าผลิตภัณฑ์นี้จึงเก็บรหัสตามที่เป็นอยู่ แทนที่จะกำหนดวัสดุที่ไม่รองรับ

RFQ 59U ที่ดีกว่า

คำแนะนำการเลือกปฏิบัติ

สำหรับการเลือก 59U ที่เชื่อถือได้ ผู้ซื้อควรยืนยันรุ่น การจัดที่นั่ง ขนาด สารเคมี และสภาพการใช้งานก่อนสั่งซื้อ

สำหรับ 59U นั่นหมายถึงการเชื่อมโยงสี่สิ่งที่มองข้ามได้ง่ายเมื่ออ่านตารางแยกกัน: ตัวกลางทางเคมี ที่นั่ง BP ความพอดีของขนาด และสภาพการทำงานจริง

เหตุใดจึงเลือก Qixing สำหรับซีลทนสารเคมี 59U

Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co.,Ltd ผลิตและจำหน่ายซีลเชิงกลสำหรับผู้ซื้อในอุตสาหกรรม สำหรับโครงการ 59U กระบวนการจับคู่ฝั่งโรงงานสามารถตรวจสอบสื่อที่มีฤทธิ์กัดกร่อน ขนาดเพลา แท่น BP ขนาด และสภาพการทำงานร่วมกันได้

สำหรับข้อกำหนด OEM และการเปลี่ยนทดแทน Qixing สามารถทำงานได้จากตัวอย่างเก่า ภาพวาด บันทึกมิติ และข้อมูลการปฏิบัติงาน สิ่งนี้รองรับการเลือกแบบกำหนดเองโดยไม่ต้องอ้างว่าการกำหนดค่า 59U ทุกรายการสามารถใช้แทนกันได้ในระดับสากล

คำถามที่พบบ่อย

ซีลแมคคานิคอลปั๊มเคมี 59U มีขนาดใดบ้าง?

ตารางขนาด 58U/59U ที่ใช้ร่วมกันครอบคลุมขนาดเพลาตั้งแต่ 14 มม. ถึง 100 มม.

ที่นั่งแบบอยู่กับที่สำหรับ 59U แสดงไว้แบบใด

ภาพวาดทางเทคนิคระบุว่า 59U มีที่นั่ง BP โดยเฉพาะ

59U แตกต่างจาก 58U อย่างไร

จากข้อกำหนดทางเทคนิค ความแตกต่างระดับรุ่นที่ชัดเจนที่สุดคือเบาะนั่ง: 59U แสดงด้วย BP และ 58U พร้อม BO พวกเขาแชร์ตารางครอบครัวและขีดจำกัดการปฏิบัติงานเดียวกัน

59U มีไว้เพื่อของเหลวอะไร?

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุว่า "ของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง" ไม่มีรายการสารเคมีโดยละเอียด

ช่วงอุณหภูมิใดที่ระบุไว้?

ช่วงอุณหภูมิในการทำงานคือ -40°C ถึง +250°C

มีความดันและความเร็วเท่าใด?

แรงดันสูงสุดคือ 1.2 MPa และความเร็วการเลื่อนสูงสุดคือ 15 เมตร/วินาที

ฉันสามารถสั่งซื้อ 59U โดยใช้เฉพาะเส้นผ่านศูนย์กลางเพลาได้หรือไม่

ขนาดเพลามีความสำคัญ แต่สำหรับงานเปลี่ยน เบาะนั่ง BP และขนาดการติดตั้งควรได้รับการยืนยันด้วย

250°C หมายความว่าทุกส่วนผสมของวัสดุมีความเหมาะสมที่ 250°C หรือไม่

ไม่มีการอ้างสิทธิ์ดังกล่าวตามข้อกำหนดทางเทคนิค ช่วงการทำงานและรหัสวัสดุจะแสดงรายการแยกกัน ดังนั้นควรตรวจสอบการผสมผสานระหว่างสื่อและวัสดุร่วมกัน

ฉันควรส่งอะไรเพื่อขอใบเสนอราคา 59U

ส่งสารเคมีตัวกลาง ความเข้มข้น หากทราบ อุณหภูมิ ความดัน ความเร็ว ขนาดเพลา รายละเอียดเบาะนั่งของ BP ขนาด และรูปถ่ายหรือรหัสซีลเก่าๆ

Qixing สามารถปรับแต่ง 59U ได้หรือไม่?

Qixing สามารถรองรับการจับคู่แบบกำหนดเองตามตัวอย่าง ขนาด และสภาพการทำงาน ข้อกำหนดที่ไม่ได้มาตรฐานควรได้รับการยืนยันเป็นรายกรณี

ตารางขนาด 59U

ขนาดแสดงเป็นมิลลิเมตร ชื่อรุ่นด้านล่างใช้ชื่อรุ่น 59U ที่หันหน้าไปทาง Qixing
