58B ซีลปั๊มเคมีแมคคานิคอล

ซีลเชิงกลของปั๊มเคมี 58B ดูมีความเกี่ยวข้องอย่างใกล้ชิดกับ 58U เมื่อมองแวบแรก และทั้งสองตำแหน่งอยู่ในตำแหน่งที่มีฤทธิ์กัดกร่อน อย่างไรก็ตาม ข้อมูลจำเพาะของผลิตภัณฑ์ทำให้ตระกูล 58B/59B มีขีดจำกัดแรงดันที่ระบุไว้สูงกว่า: 2.5 MPa เทียบกับ 1.2 MPa สำหรับตระกูล 58U/59U นั่นไม่ได้ทำให้ 58B "ดีขึ้น" ในระดับสากล แต่จะสร้างแรงกดดันให้กับคำถามในการเลือกที่มีความหมายเมื่อผู้ซื้อเลือกระหว่างตระกูลรุ่นที่คล้ายกันสองตระกูล

สำหรับผู้ซื้อในภาคอุตสาหกรรม คำถามเชิงปฏิบัติจึงไม่ใช่แค่ "ฉันจำเป็นต้องมีซีลกันสารเคมีหรือไม่" มันคือ "สารเคมีอะไร อุณหภูมิและความดันเท่าไร อุปกรณ์ต้องใช้ขนาดการติดตั้งใด"

58B ในหนึ่งมุมมอง

58B กับ 58U: ความแตกต่างที่มีประโยชน์ที่สุดคือความกดดัน

กลุ่มผลิตภัณฑ์ 58B/59B มีระดับแรงดันที่สูงกว่ากลุ่มผลิตภัณฑ์ 58U/59U สำหรับการเลือก ให้ใช้ขีดจำกัดการทำงานที่ระบุไว้ร่วมกับตัวกลางทางเคมีและสภาวะของอุปกรณ์ที่เกิดขึ้นจริง

RFQ 58B ควรเริ่มต้นด้วยสื่อ ไม่ใช่รหัสรุ่น

"ของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง" เป็นหมวดหมู่ที่มีประโยชน์ แต่ไม่ใช่แผนภูมิความเข้ากันได้ทางเคมี ก่อนที่ Qixing จะยืนยันการกำหนดค่า 58B ผู้ซื้อควรระบุของเหลวจริง ความเข้มข้นของของเหลว (หากทราบ) และอุณหภูมิปกติและสูงสุด รายละเอียดเหล่านั้นมีความสำคัญเนื่องจากการกัดกร่อนสามารถเปลี่ยนแปลงได้ตามความเข้มข้นและอุณหภูมิ และข้อกำหนดทางเทคนิคจะระบุเฉพาะรหัสวัสดุ แทนที่จะเป็นตารางความเข้ากันได้ทั้งหมด

การเลือกที่นั่ง

หน้า 58B/59B ที่รวมกันจะแสดง BP เป็นเบาะนั่งแบบมาตรฐานและมี BO เป็นทางเลือก ไม่เหมือนกับหน้า 58U/59U ภาพวาด 58B/59B ไม่ได้กำหนดรหัสที่นั่งหนึ่งรหัสให้กับแต่ละรุ่นในรูปแบบข้อความอย่างชัดเจน ด้วยเหตุผลดังกล่าว หน้านี้จึงเก็บข้อมูล BP/BO ไว้ที่ระดับครอบครัว และไม่ได้อ้างว่าทุก 58B ต้องใช้ที่นั่งใดที่นั่งหนึ่งโดยเฉพาะ

สำหรับงานทดแทน ควรถ่ายภาพและวัดที่นั่งนิ่งที่มีอยู่ทุกครั้งที่เป็นไปได้ นั่นเป็นพื้นฐานที่เชื่อถือได้สำหรับการจับคู่มากกว่าการบังคับกำหนดที่นั่งซึ่งข้อกำหนดทางเทคนิคไม่ได้ระบุไว้อย่างชัดเจน

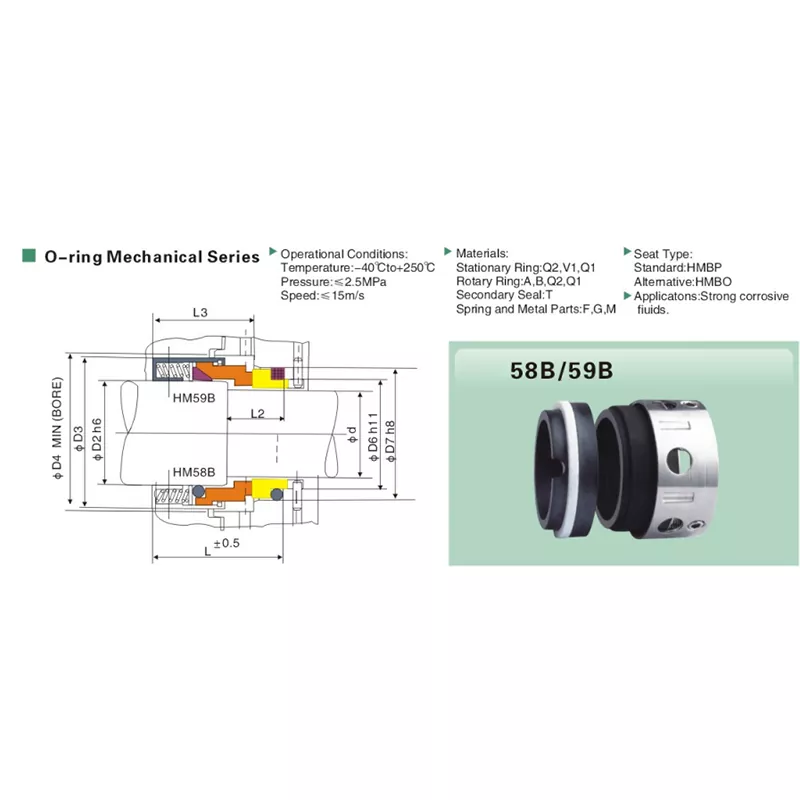

ขนาดพิเศษของตาราง 58B/59B

เมื่อเปรียบเทียบกับตาราง 58U/59U หน้า 58B/59B จะรวม D2 และ L2 นอกเหนือจาก D3, D4, L, L3, d6 และ D7 ขนาดพิเศษเหล่านั้นมีประโยชน์ในระหว่างการเปลี่ยน เนื่องจากซีลสองตัวที่มีเส้นผ่านศูนย์กลางเพลาเท่ากันยังคงมีความแตกต่างกันในซองการติดตั้งโดยรอบ

• เริ่มต้นด้วยเส้นผ่านศูนย์กลางเพลา d
• ตรวจสอบ D2, D3 และ D4 รอบซองการติดตั้งแนวรัศมี
• ตรวจสอบ L, L2 และ L3 เพื่อดูพื้นที่ตามแนวแกน
• ยืนยัน d6 และ D7 ที่ด้านเพลา/เบาะนั่ง
• ส่งรูปถ่ายที่ชัดเจนหากการมาร์กรุ่นเก่าไม่สมบูรณ์

ตัวเลือกรหัสวัสดุ

หน้าข้อมูลจำเพาะของผลิตภัณฑ์แสดงรายการตัวเลือกวัสดุเป็นรหัส ไม่ใช่ชื่อเต็ม แทนที่จะเปลี่ยนรหัสเหล่านั้นให้เป็นเนื้อหาที่เดาได้ หน้านี้กลับเก็บรหัสเหล่านั้นไว้ตามที่พิมพ์ไว้ทุกประการ:

• แหวนเครื่องเขียน: Q2 / V1 / Q1
• วงแหวนหมุน: A / B / Q2 / Q1
• ซีลรอง: T
• สปริงและชิ้นส่วนโลหะ: F / G / M

หากผู้ซื้อทราบรหัสวัสดุเก่าอยู่แล้ว รหัสนั้นก็สามารถรวมอยู่ใน RFQ ได้ ถ้าไม่เช่นนั้น เส้นทางที่ดีกว่าคือส่งตัวกลางทางเคมีและสภาวะการทำงานเพื่อให้สามารถตรวจสอบการเลือกวัสดุได้

ทำไมต้องเลือก Qixing

แถวขนาดสามารถยืนยันได้ว่ามีขนาด 58B อยู่ ไม่สามารถบอกผู้ซื้อได้ว่าขนาด การผสมวัสดุ และการจัดวางเบาะนั้นเหมาะสมกับกระบวนการกัดกร่อนเฉพาะหรือไม่ Qixing ซึ่งเป็นแบรนด์ซีลเชิงกลของบริษัท Ningbo Yade Fluid Connector Co.,Ltd เป็นผู้ผลิตและจำหน่ายซีลเชิงกลสำหรับผู้ซื้อในอุตสาหกรรม และสามารถตรวจสอบรายละเอียดเหล่านั้นร่วมกันก่อนเสนอราคา

สำหรับโครงการ OEM หรือโครงการทดแทน จุดเริ่มต้นอาจเป็นภาพวาด ซีลเก่า การวัดขนาด การอ้างอิงแบบจำลอง หรือข้อมูลการปฏิบัติงาน เป้าหมายคือเพื่อให้สอดคล้องกับการใช้งานจริงแทนที่จะพึ่งพาหมายเลขรุ่นเพียงอย่างเดียว

คำถามที่พบบ่อย

ซีลแมคคานิคอลปั๊มเคมี 58B มีขนาดใดบ้าง?

โต๊ะ 58B/59B ที่ใช้ร่วมกันครอบคลุมขนาดเพลาตั้งแต่ 14 มม. ถึง 100 มม.

แรงกดดันใดที่ระบุไว้สำหรับตระกูล 58B/59B?

แรงดันสูงสุดคือ 2.5 MPa

เปรียบเทียบกับตระกูล 58U ได้อย่างไร?

หน้า 58U/59U ที่ให้มาแสดงรายการแรงดันสูงสุด 1.2 MPa ในขณะที่หน้า 58B/59B แสดงแรงดันสูงสุด 2.5 MPa

ระบุอุณหภูมิและความเร็วไว้เท่าไร?

ช่วงอุณหภูมิในการทำงานคือ -40°C ถึง +250°C และความเร็วการเลื่อนสูงสุดคือ 15 เมตร/วินาที

มีรายการสื่ออะไรบ้าง?

บรรทัดการใช้งานระบุว่า "ของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง" ไม่มีรายการสารเคมีโดยละเอียด

58B ใช้เบาะนั่งแบบใด

หน้า 58B/59B ที่รวมกันจะแสดง BP เป็นมาตรฐานและ BO เป็นทางเลือกในระดับซีรีส์ แต่ไม่ได้กำหนดรหัสที่นั่งหนึ่งรหัสให้กับ 58B ในข้อความอย่างชัดเจน ยืนยันที่นั่งที่มีอยู่สำหรับงานทดแทน

เหตุใดจึงรวม D2 และ L2 ไว้ในตาราง

ซึ่งเป็นส่วนหนึ่งของตารางขนาดและให้ข้อมูลรัศมีและแนวแกนเพิ่มเติมที่สามารถช่วยจับคู่การเปลี่ยนทดแทนได้

สั่งตามขนาดเพลาอย่างเดียวได้มั้ยคะ?

ขนาดเพลาเป็นการตรวจสอบครั้งแรก แต่การเลือกบริการที่มีฤทธิ์กัดกร่อนควรยืนยันข้อกำหนดของตัวกลาง อุณหภูมิ ความดัน ขนาด และวัสดุด้วย

Qixing สามารถปรับแต่ง 58B ได้หรือไม่?

Qixing สามารถรองรับการจับคู่แบบกำหนดเองตามแบบ ตัวอย่าง ขนาด และสภาพการทำงาน ข้อกำหนดที่ไม่ได้มาตรฐานควรได้รับการยืนยันเป็นรายกรณี

ตารางขนาด 58B

ขนาดแสดงเป็นมิลลิเมตร ชื่อรุ่นด้านล่างใช้ชื่อรุ่น 58B ที่หันหน้าไปทาง Qixing
